A lengő vonórúd kopásának ellenőrzése
VIGYÁZAT: Azokat az alkatrészeket amelyek elérték
vagy meghaladták a kopási határértéküket
újakra kell cserélni.
RXA0113608-UN-09FEB11
RXA0113610-UN-07FEB11

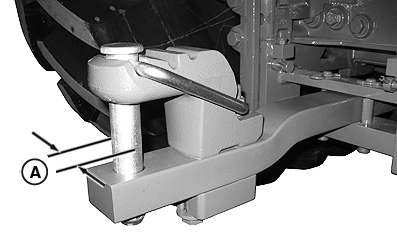

A - Csap Átmérő

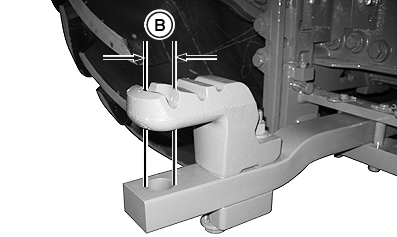

B - Fogadófurat Átmérő
Ellenőrizze a csap átmérőjét (A).
| Tétel | Mérés | Specifikáció |
| Lengő vonórúd, csap | Kopási határérték, vagy minimális átmérő | 29,5 mm 1.16 in. |
Ellenőrizze a csapfogadó furat átmérőjét (B).
| Tétel | Mérés | Specifikáció |
| Felső és alsó fogadó furat (a menetiránynak megfelelően mérve) | Kopási határérték, vagy megengedett maximális átmérő | 35,0 mm (ovális) 1,38 in. (ovális) |
|
ZE59858,00006A0-35-20110204 |
