Jobboldali kezelőpult

Jobboldali kezelőpult

RXA0112143-UN-11JAN11

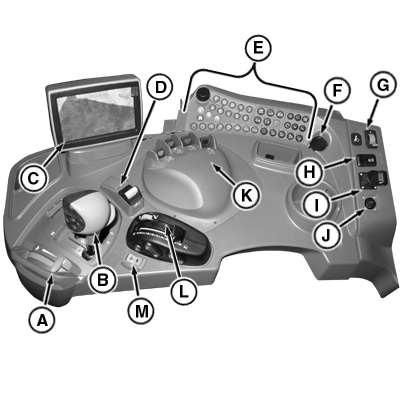

Jobboldali kezelőpult

A - Motorfordulat vezérlés, gázkar

B - Sebességváltó kar

C - CommandCenter™

D - Mellső/hátsó TLT kapcsoló

E - Jobb oldali kezelőpult kezelőszervei

F - Tápcsatlakozó

G - Kézifékkar

H - Rádió kiegészítő bemenet

I - Kényelmi csatlakozó

J - ISOBUS aljzat

K - SCV vezérlőkarok

L - Vonókapcsoló kezelőszervek

M - Fel/le váltókapcsoló

FONTOS: A jobb oldali kezelőpulton található ISOBUS aljzathoz (J) csak az ISO11783 szabványnak megfelelő eszközök csatlakoztathatók. Más célra történő használata tönkre teheti a traktor elektronikus egységeit.

A 12 V-os kimenet (I) külső berendezések csatlakoztatására használható.

A jobb oldali konzolon található USB-port kizárólag diagnosztikai célokra szolgál.

Vonókapcsoló kezelőszervek

RXA0116182-UN-05MAY11

RXA0116179-UN-05MAY11

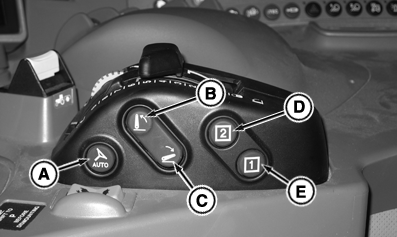

A - AutoTrac™ engedélyezése gomb

B - Hárompont-emelő emelőgomb

C - Hárompont-emelő süllyesztőgomb

D - iTEC™ 2. műveletsor aktiváló gomb

E - iTEC™ 1. műveletsor aktiváló gomb

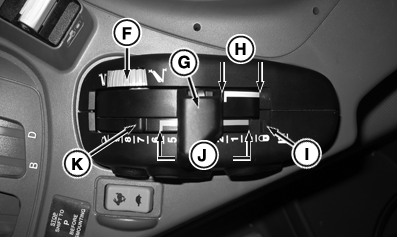

F - Hárompont-emelő mélység vezérlő ütköző

G - Hárompont-emelő vezérlőkar

H - Hárompont-emelő kivezérelt munkamélység

I - Függesztés szállítási reteszelés/Ürítés

J - Hárompont-emelő működési tartomány

K - Hárompont-emelő alsó határérték

Az üzemeltetési utasításokat lásd ebben a könyvben, a Hárompont-emelő fejezet A jobb oldali konzol hárompont-emelő vezérlőinek használata részében.
