A hajtómű üzemeltetése

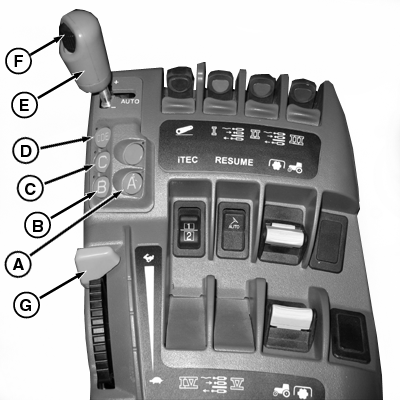

RXA0110053-UN-10DEC10

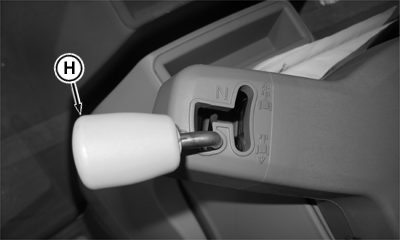

RXA0112139-UN-07JAN11

Baloldali irányváltó

A - A Tartomány gomb

B - B Tartomány gomb

C - C Tartomány gomb

D - Többszörös tartomány gomb

E - Váltókar

F - “Beállított” sebességállító kerék

G - Gázkar

H - Baloldali irányváltó

VIGYÁZAT: Kerülje a személyi sérülést, vagy a traktor károsodását. Ha a motor előre vagy hátramenetbe kapcsolt baloldali irányváltó karral beindul, akkor rossz az indító áramkör. A javítást azonnal el kell végeztetnie a John Deere szervizzel.

FONTOS: Előzze meg a hajtómű, vagy a kuplung károsodását:

• Soha ne nyomja le a kuplungpedált, amikor a traktor lejtőn lefelé, vagy motorfékkel halad, mert a hajtómű súlyos károsodását okozhatja
• Soha ne próbálja meg a traktort behúzva, vagy betolva indítani
• Mielőtt PARK helyzetbe kapcsol, állítsa meg a traktort teljesen
• Kerülje a túlzott pótsúlyozást
• A tengelykapcsoló szétkapcsolásához teljesen nyomja be a kuplung-pedált. Soha ne pihentesse a lábát a kuplungpedálon, amikor a traktor mozog

Fokozatok kapcsolása:

Auto mód: Állítsa a bal oldali irányváltót (H) a kívánt irány reteszébe. Állítsa a sebességváltó-kart (E) jobbra, az AUTO vájatba. Automata módban a kezelő a tartomány gombok (A, B, C) egyikének lenyomásával beállíthatja a tartomány zárolási módot. Ha a sebességváltó tartomány zárolási módban van a csak kiválasztott tartományban lévő fokozatok kapcsolhatók. A sebességváltó többszörös tartomány módba állításához nyomja meg a többszörös tartomány gombot (D), így a sebességváltó végig kapcsolható a Sebességváltó speciális beállításai oldalon megadott összes fokozaton és tartományon. Ebben a módban a sebességváltó nem kapcsol fel, és nem csökkenti a motor fordulatszámát 1200 ford/perc alá. Amíg automata módban van, a sebességváltó a gázkar helyzete és a beállított sebesség alapján váltja a fokozatokat. Amikor a gázkart hátrahúzza, a hajtómű a beállított induló fokozatba kapcsol, ahogy azt a fejezet “Többszörös tartomány gomb beállítása” szakasza ismerteti. A keréksebesség a sebességállítón (F) fel-le tallózva állítható be. Az iTEC funkció képes szabályozni a beállított sebességeket automata módban.

Kézi üzemmód: Állítsa a bal oldali irányváltót (H) a kívánt irány reteszébe. Állítsa a váltókart (E) balra. Manuális üzemmódban a kezelő választja ki a kívánt tartományt, valamelyik tartomány gomb (A, B, C) lenyomásával. Mindegyik tartomány négy fokozatot tartalmaz. A váltókarral (E) kapcsolhatja a fokozatokat felfele (+) vagy lefele (-). A tartomány zárolás mód használata esetén a kezelő a tartomány gombok (A, B, C) valamelyikének lenyomásával választhatja ki az egyik tartományt. Többszörös tartomány módban (D) a kezelőnek nem kell a tartományok közül választania, a váltókar (E) előre- vagy hátrabillentésével hajtómű végigkapcsol az összes fokozaton és tartományon. Az iTEC™ funkció képes szabályozni a beállított sebességeket manuális módban.

További információk

A váltókarral (E) is válthat tartományt:

• Amikor az egyik tartomány legmagasabb fokozatában van, a váltókar (E) egyszeri előrebillentésére a hajtómű a következő tartomány megfelelő fokozatába kapcsol (D4-ből E-be).
• Amikor az egyik tartomány valamelyik középső fokozatában van, a váltókar (E) kétszeri előrebillentésére a hajtómű a következő tartomány illeszkedő sebességfokozatába kapcsol (D2-ből E1-be).
• Előretolt helyzetben tartva a váltókart (E) a hajtómű folyamatosan felkapcsol, a motor fordulatszáma, a terhelés, a fokozatok és tartományok alapján (többszörös tartomány módban), vagy a terhelés és a fokozatok alapján (tartomány zárolás módban).

A sarokoszlop kijelző mutatja a hajtómű pillanatnyi helyzetét (P, N, F, vagy R), a kiválasztott fokozatot (1-4) és a tartományt (A-E).

A tartomány/sebességfokozat beállításokat lásd a Haladási sebességek címszó alatt a Műszaki adatok fejezetben.

MEGJEGYZÉS: A motor leállításakor a bal oldali irányváltó kar a kiválasztott helyzetében marad, de a sebességváltómű üresbe kapcsol. A motor indításához állítsa a bal oldali irányváltót Park állásba.

A traktor nem kapcsolható fokozatba, ha a kezelő nem ül az ülésben. Világít a tájékoztató visszajelző, és megjelenik a kapcsolódó üzenet a CommandCenter™ kijelzőn, ha az irányváltó kart előre, hátra, vagy üresbe kapcsolja úgy, hogy a kezelő nem ül az ülésben. A traktor megmozdításához az irányváltó kart Park állásba, majd előre, vagy hátra menetbe kell kapcsolni úgy, hogy a kezelő az ülésben ül.

Ha ki van nyomva a tengelykapcsoló, a fokozat illesztéssel a tengelykapcsoló simán kapcsolható vissza. 1700 ford/perc alacsonyabb utasított motor-fordulatszám esetén a lefulladási küszöb 500 ford/perc. 1700 ford/perc magasabb utasított motor-fordulatszám esetén a lefulladási küszöb 700 ford/perc. A lefulladási küszöb elérésekor a tengelykapcsoló lekapcsol. A hajtómű visszakapcsolásához, kapcsolja a bal oldali irányváltó kart PARK állásba, csökkentse a terhelést, majd kapcsoljon vissza a kívánt működési irányba.

A traktor a motor túlpörgése ellen is védett. Ha a motor teljes fordulatszámon jár, a hajtómű nem kapcsol alacsonyabb fokozatba, amikor erre kap utasítást a kezelőtől. A hajtómű felkapcsolhat fokozatokat, de nem tartományokat, ha a motor fordulatszáma eléri 2800 ford/perc értéket.
