A hatpozíciós SCV vezérlőkarok használata

RXA0117137-UN-18MAY11

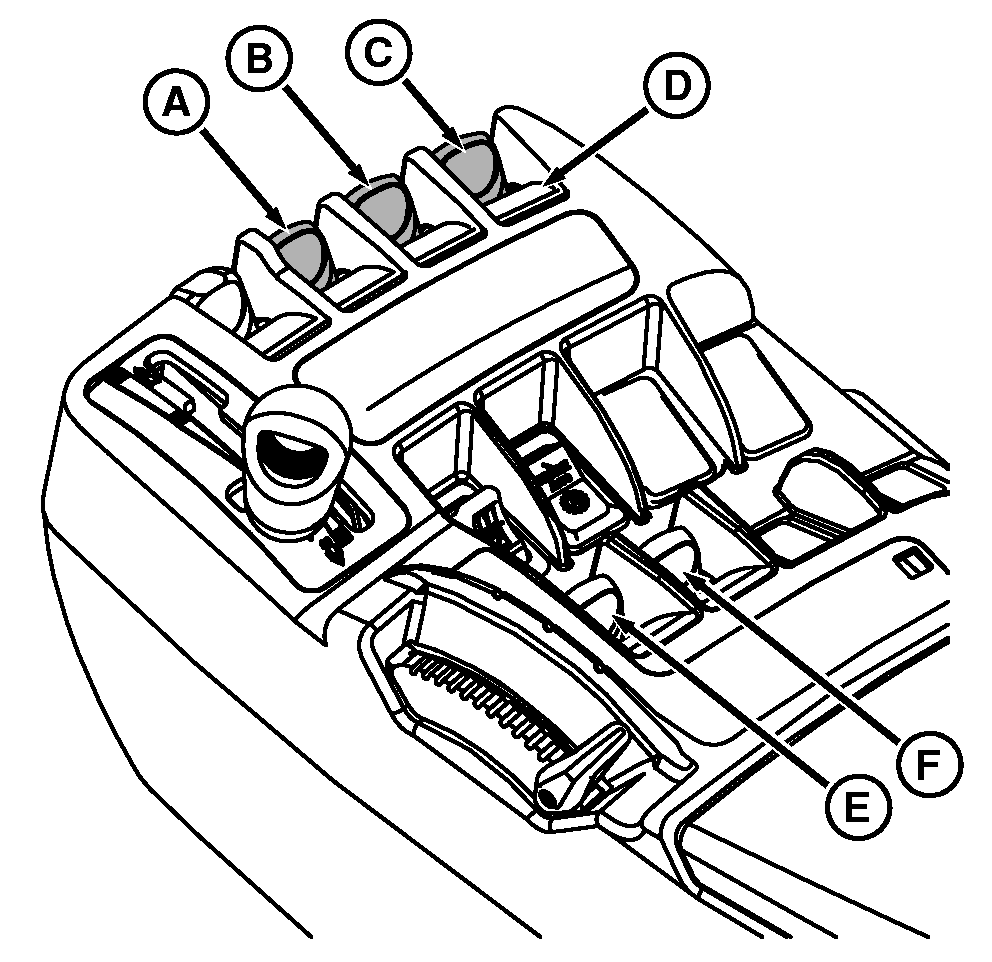

CommandARM™

RXA0117136-UN-18MAY11

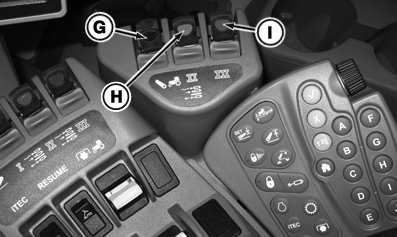

Kisegítő SCV Pod

RXA0117138-UN-18MAY11

Kartámla kezelőszervek—Hatpozíciós SCV vezérlőkarok

A - SCV I

B - SCV II

C - SCV III

D - Burkolat

E - SCV IV

F - SCV V

G - Bal oldali kar

H - Középső kar

I - Jobb oldali kar

J - SCV kar (Semleges állás)

K - Kitol tartomány

L - Visszahúz tartomány

M - Kitol reteszelt állás

N - Visszahúz reteszelt állás

O - Úszó helyzet

VIGYÁZAT: A személyi sérülések elkerülése érdekében győződjön meg arról, hogy a tömlők nincsenek-e felcserélve. Amennyiben a tömlőket felcseréli, a munkahenger fordítva működik.

MEGJEGYZÉS: Az úszó helyzet a munkaeszköz kikapcsolásakor a hidromotor leforgásának biztosítására is használható. A vezérlő kar csak a semleges és az úszó helyzetben marad ott, anélkül, hogy tartani kellene.

• Semleges (J)—Felengedéskor a kar visszatér a középállásba, kivéve ha úszás pozícióban.
• Kitolás (K) (hátrafelé a semleges és a reteszelt kitolás állás között)—Változtatható olajáram a munkahenger kitolásához, a kar elmozdításával arányos sebességű mozgás, középhelyzetbe visszaengedve az olajáram leáll.
• Visszahúzás (L) (előrefelé, a semleges és a reteszelt visszahúzás állás között)—Változtatható olajáram a munkahenger visszahúzásához, a kar elmozdításával arányos sebességű mozgás, középhelyzetbe visszaengedve az olajáram leáll.
• Reteszelt kitolás állás (M) hátrafelé kattanásig)—időreteszelt olajáram a munkahenger kitolásához, a beállított időtartamig és a beállított áramlási mennyiséggel. (Nézze meg Az időreteszelés beállítása és az SCV áramlási mennyiségének beállítása címszavak alatt, ebben a fejezetben.) A kar elengedésekor visszatér semleges helyzetbe.
• Reteszelt visszahúzás állás (N) (előrefelé kattanásig)—Időreteszelt olajáram a munkahenger visszahúzásához, a beállított időtartamig és a beállított áramlási mennyiséggel. (Nézze meg Az időreteszelés beállítása és az SCV áramlási mennyiségének beállítása címszavak alatt, ebben a fejezetben.) A kar elengedésekor visszatér semleges helyzetbe.
• Úszó (O) (teljesen előre és le, rögzített helyzetbe)—A szelep a tartály felé nyitva van, lehetővé téve a munkahengernek a kitolódást és a visszahúzódást, hogy a munkaeszköz követhesse a talaj felszínét; a kikapcsoláshoz fel kell húzni a rögzített helyzetéből.

MEGJEGYZÉS: Ahhoz, hogy a munkaeszközből a hidraulika nyomást elengedje, járó motor mellett állítsa az SCV-vezérlőkart úszó helyzetbe (O).

Tolja a vezérlőkarok fedelét (D) előre, ha az SCV vezérlőszelepeket nem használja.

A kisegítő SCV Pod a traktor opcióktól függően különbözően konfigurálható. A bal oldali karhoz (G), középső karhoz (H) és a jobb oldali karhoz (I) elérhető vezérlők a következők: SCV VI, mellső hárompont-emelő, SCV XI, SCV XII és SCV XIII.
