A mellső TLT használata (ha van)

RXA0110338-UN-21SEP10

Munkahelyzet

RXA0110343-UN-08OCT10

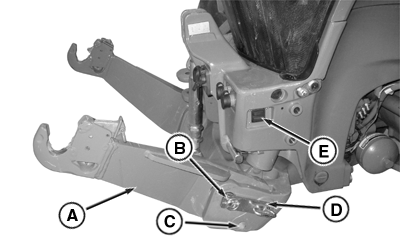

A - Emelőkarok

B - Biztosító szeg

C - Merev helyzet

D - Úszó helyzet

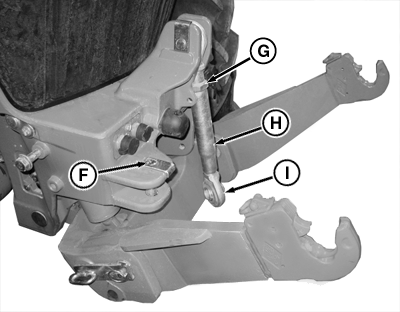

E - Külső hárompont-vezérlő kapcsoló

F - Biztosító szeg

G - Biztosítóanya

H - Középső függesztőrúd

I - A középső függesztőkar vége

Deluxe és Premium mellső hárompont-emelő

FONTOS: A deluxe hárompont-emelőt csak szállítási műveletekhez használja, hacsak nincs felszerelve opcionális tolórúd készlettel.

MEGJEGYZÉS: Mellső hárompont-emelő csak olyan traktorokra szerelhető fel, amelyet a gyárból mellső hárompont-emelő előkészítéssel rendeltek meg.

A mellső hárompont-emelő két változatban érhető el: deluxe és premium.

A tolórúddal rendelkező mellső hárompont-emelők (az extra erő érdekében) állandóan tartják a mellső híd és a talaj közötti távolságot soros termelési alkalmazásoknál, és használhatók talajfogó munkaeszközökkel, például szántóeszközökkel és szabványos tolólapokkal.

A Premium mellső hárompont-emelők tolórúddal és nehezebb emelőkarokkal rendelkeznek, amelyek lehetővé teszik szállító alkalmazásokban és talajfogó munkaeszközökkel történő használatukat.

A deluxe hárompont-emelőt csak szállítási műveletekhez használja, hacsak nincs felszerelve tolórúd készlettel. A deluxe hárompont-emelő átalakítható premium hárompont-emelő konfigurációra a John Deere szervizben elérhető készlet felszerelésével.

Az emelőkarok tárolási és munkahelyzete

Végezze el a következő lépéseket az első hárompont-emelő beüzemeléséhez:

1. Támassza meg az emelőkart (A), majd távolítsa el a gyorsbiztosító csapot (B).

2. Hajtsa le az emelőkart és állítsa egy vonalba a furatait a függesztés vázán lévő furatokkal a következő üzemmódok szerint:

   • C-helyzet—Merev; az emelőkarok stabilak
   • D-helyzet—Úszó; engedi az emelőkaroknak, a hárompont-emelőnek, hogy kövessék a talaj felületét



3. Helyezze vissza a csapot és a biztosító szeget.

4. Ismételje meg a másik oldalon is.

Az emelőkarok tárolásához távolítsa el a csapokat és emelje fel az emelőkarokat függőleges helyzetbe. Helyezze vissza a csapot és a biztosító szeget a helyükre (C).

Munkaeszköz csatlakoztatása és lekapcsolása a hárompont-emelőről

1. VIGYÁZAT: Kerülje a személyi sérülést és a traktor károsodását. NE használja a mellső hárompont-emelőt a traktor megemelésére. Használjon megfelelő emelő-berendezést.

   FONTOS: Kerülje a berendezés károsodását. Ügyeljen arra, hogy a terhelés oldalirányban is és hosszirányban is ki legyen egyensúlyozva.

   Állítsa be a munkaeszköz csatlakozó pontjait (Nézze meg a munkaeszköz kezelési utasításában.)

2. Süllyessze le az emelőkarokat (A) a külső vezérlőkapcsolóval (E).

3. Illessze az emelőkarok függesztőhorgait a munkaeszköz függesztőcsapjai alá, és emelje lassan a hárompont-emelőt addig, míg a horgokba bele nem ülnek a munkaeszköz csapjai.

4. MEGJEGYZÉS: Tartsa a középső függesztőrudat tárolási helyzetben, ha nem használja.

   Lazítsa meg a kontraanyát (G).

5. Tartsa meg a középső függesztőkar végét (I), majd forgassa a középső függesztőkart (H) a hossz beállításához. Húzza meg a kontraanyát (G).

6. Távolítsa el a gyorsbiztosító csapot (F) a tárolási helyéről és csatlakoztassa a középső függesztőkart (H) a munkaeszközhöz.

A munkaeszköz lekapcsolását a hárompont-emelőről a felkapcsolással ellentétes sorrendben végezze.

MEGJEGYZÉS:

RXA0109286-UN-10AUG10

RXA0116154-UN-06MAY11

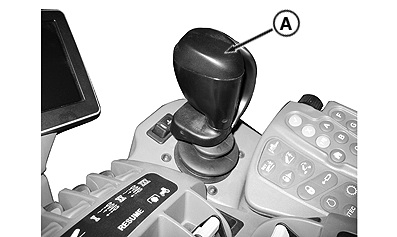

A - Egykaros hidraulika-működtető egység

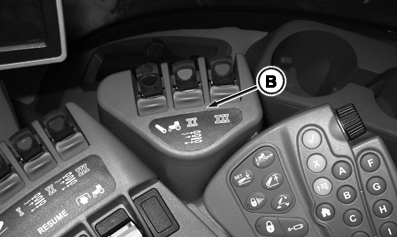

B - Kisegítő SCV Pod
