Egykaros elektro-hidraulikus vezérlőszelep működtetés (ha van)

RXA0116155-UN-06MAY11

RXA0117610-UN-10JUN11

CommandARM™ Menü gomb → SCV funkciógomb → Speciális beállítások funkciógomb

RXA0117181-UN-18MAY11

SCV Beállítások CommandCenter™

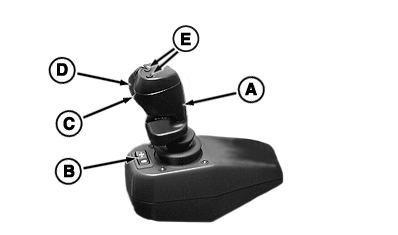

A - Egykaros hidraulika-működtető egység

B - Szállítási reteszelő kapcsoló

C - Billenőkapcsoló

D - Reteszelő kapcsoló kar

E - Felkapcsolás és lekapcsolás gombok (ha van)

F - Egykaros vezérlés engedélyezése jelölőnégyzet

G - Előre/hátra vezérlők

H - Bal/jobb vezérlők

I - Másodlagos kezelőszervek

FONTOS: Ha elektro-hidraulikus egykaros vezérlés van telepítve a CommandARM™ egységre vagy a jobb oldali kartámlára. A kar hozzáérhet a jobb oldali konzolhoz, ha az ülés teljes mértékben jobbra kifordított pozícióban van. Ellenőrizze az ülés elfordításakor éppúgy, mint a magasság vagy az előre-hátra irányú beállítás esetén, hogy a kar nem ér-e bele.

MEGJEGYZÉS: Állítsa az időzített reteszelést 0-ra (nincs időzített reteszelés), ha az egykaros vezérlést homlokrakodó üzemeltetéséhez használja.

Az SCV-k működtetése egykaros vezérlés használatával

Az egykaros vezérlés (A) használható a mellső és hátsó SCV-k bármilyen kombinációjának működtetésére.

A kapcsoló (B) szolgál az elektro-hidraulikus funkciók reteszelésére az egykaros vezérlőre aktuálisan beállított SCV esetében.

A reteszelő kapcsoló működtető (D) megakadályozza az egykaros vezérlés akaratlan működtetését. Az egykaros vezérlő csak akkor üzemképes, ha a működtető nyitva van (a kezelőnek kell nyitva tartania). A működtetőnek a motorindítás után legalább egyszer zárva kell lennie az egykaros vezérlő bármely funkciójának használatához. Ha az egykaros vezérlőt a nyitott működtetővel 10 percig nem használják, a rendszer az egykaros vezérlő funkcióját letiltja. A letiltás oldásához egy pillanatra vegye el a kezét a reteszelő kartól és hagyja záródni.

PowrQuad™ PLUS, AutoQuad™ PLUS, vagy CommandQuad™ hajtóművel és egykaros vezérléssel felszerelt traktoroknál a felkapcsoló és lekapcsoló gombok (E) az egykaros vezérlőn találhatók.

1. Nyomja meg a Menü gombot.
2. Nyomja meg az SCV funkciógombot.
3. Nyomja meg a Speciális beállítások funkciógombot.

Az egykaros vezérlés engedélyezéséhez pipálja ki az egykaros vezérlés engedélyezése jelölőnégyzetet. Bármelyik SCV vezérelheti az előre/hátra mozgatást (G), a balra/jobbra mozgatást (H) és a kiegészítő mozgást (I). A beállítások módosításához válassza ki a kívánt legördülő menüt, majd válassza ki a megfelelő SCV-t. A kiegészítő mozgást az egykaros vezérlőn található billenőkapcsoló (C) vezérli.

Ha a homlokrakodó megfelelő módon van a traktorhoz kapcsolva, a kezelő beállíthatja bármelyik SCV-t az egykaros vezérlés tengelyére.

MEGJEGYZÉS: Az AUX nem biztosít reteszelt vagy úszó funkciót.

Úszó helyzet: Ha az úszást bekapcsolta, a reteszelő kart nem szükséges tovább nyitva tartani.
