TLT tengelycsonk cseréje (ha van)

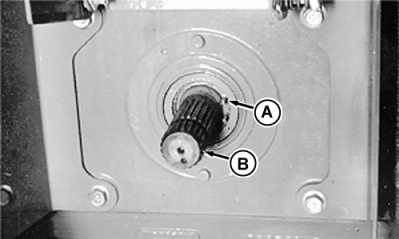

RW21879A-UN-02AUG99

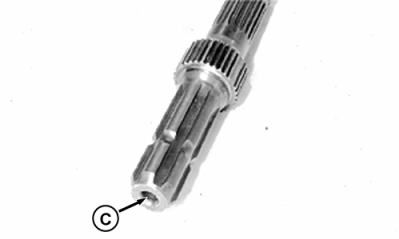

RW21883A-UN-02AUG99

A - Rögzítőgyűrű

B - Tengely

C - Furat

VIGYÁZAT: Kerülje a személyi sérülést. A TLT tengely a működés miatt forró lehet. Hagyja lehűlni a tengelyt, mielőtt megfordítaná.

FONTOS: A munkaeszközök csak akkor hajthatók 540 ford/perc fordulatszámú, 35 mm-es (1-3/8 in.) tengelycsonkú TLT-vel, ha a teljesítményfelvételük nem több mint 60 kW (80 LE). Alacsonyabb fordulaton, nagy terheléssel üzemeltetve a TLT károsodását okozhatja. Az 1000 ford/perc fordulatszámú, 35 mm-es (1-3/8 in.) tengelycsonk 115 kW (154 LE) alatti terheléshez használható. Az 1000 ford/perc fordulatszámú, 45 mm-es (1-3/4 in.) tengelycsonkot kell használni ha nagyobb terhelés várható.

1. Forgassa el a rögzítőgyűrűt úgy, hogy a végei egybe essenek a TLT tengelycsonk lelapolt részével.

2. Távolítsa el a rögzítőgyűrűt (A) és húzza ki a tengelyt (B).

3. Gondosan tisztítsa meg a tengelyt. Kenje meg a bordákat John Deere™ HD Non-Clay kenőzsírral.

4. FONTOS: Kerülje a TLT károsodását. Ha a tengelyt 1000 ford/perc fordulaton akarja használni, mielőtt beszereli, gondosan tisztítsa meg a (C) furatot.

   Helyezze a tengelyt a TLT házba.

   540 ford/perc fordulatszámú tengely—A tengelyt előre-hátra forgatva ellenőrizze, hogy megfelelően helyezkedik-e el a tengelyházban, és a rögzítőgyűrű felszerelése alatt is tartsa benyomva a tengelyt.

   1000 ford/perc tengely—A felszerelése alatt forgassa a tengelyt előre-hátra, amíg nem érzi, hogy csatlakozott.

   MEGJEGYZÉS: A tengely akkor van a helyén, ha az elfordításhoz nagy erő szükséges.

5. A rögzítőgyűrű visszaszerelésével rögzítse a TLT tengelycsonkot. Állítsa egy vonalba rögzítőgyűrű végeit a TLT tengelycsonk lelapolt részével.

FONTOS: A TLT tengely cseréjét követően válasszon 540, vagy 1000 ford/perc fordulatszámot. A TLT kikapcsol, ha a fordulatszám nem felel meg a tengelyméretnek. Lásd A KAPCSOLHATÓ, 2 SEBESSÉGES HÁTSÓ TLT MŰKÖDTETÉSE (HA VAN) című részt

Kardántengely	Mellékhajtás fordulatszám
35 mm (1-3/8 in.) 6 bordás	540 ford/perc / 540E ford/perc
35 mm (1-3/8 in.) 21 bordás	1000 ford/perc /1000E ford/perc
45 mm (1-3/4 in.) 20 bordás	1000 ford/perc
