Quik-Tatch™ súlyok beszerelése

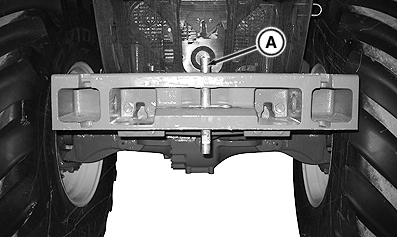

RXA0113873-UN-09FEB11

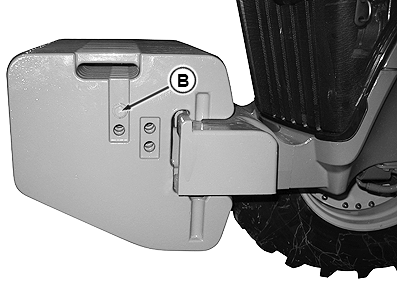

RXA0112537-UN-14DEC10
A - Középső csap
B - Rögzítő csavarok
Maximum 24 db Quik-Tatch™ pótsúly szerelhető fel a traktorra.Ha szükséges, szerelje fel a Quik-Tatch™ pótsúlyokat a középső csaptól (A) két oldalra egyenlő súlyelosztással. A két középső pótsúlyt párban kell felszerelni.
Hat vagy kevesebb pótsúly rögzítéséhez dugja át a rögzítő csavarokat (B) a furatokon és rögzítse egy anyával. Húzza meg előírás szerint.
| Tétel | Mérés | Specifikáció |
| Rögzítő csavarok | Meghúzási nyomaték | 170 Nm (125 lb-ft) |

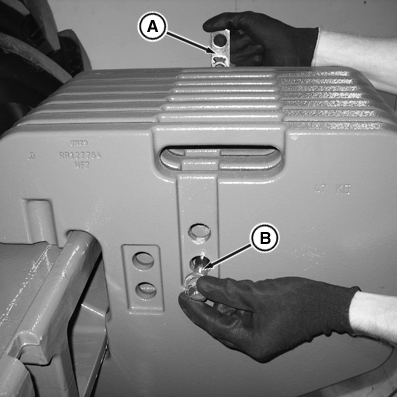

RXA0113871-UN-09FEB11
A - Betétek
B - Rögzítő csavar
Ha nyolc, vagy több pótsúlyt szerel fel, helyezzen menetes betéteket (A) a pótsúlyok közé úgy, hogy az egyik a menetes furattal felfelé, a másik pedig a menetes furattal lefelé álljon. Húzza meg a rögzítő csavarokat (B) az előírás szerint.
| Tétel | Mérés | Specifikáció |
| Rögzítő csavarok | Meghúzási nyomaték | 170 Nm (125 lb-ft) |
|
ZE59858,0000778-35-20110511 |
