A rögzítőfék elektromos kioldása

1-es eljárás

RXA0111059-UN-04APR11

Távolítsa el, és tartsa meg a 32. sz. biztosítékot.

A - 32-es biztosíték

MEGJEGYZÉS: Ha a traktort azonnal kell mozgatni, a traktor parkoló állásban történő vontatása rövid távon nem károsítja a rendszert.

Mielőtt a traktort vontatná, a parkféket ki kell oldani, ha ez lehetséges.

A tartalék rendszer bekapcsolásával a traktor legfeljebb 8 km/h (5 mph) sebességgel közlekedhet előremenetben és 3 km/h (1.8 mph) sebességgel hátramenetben.

Ha traktor áramellátása megszakad, a rögzítőfék újra befoghat. Ha a traktor nem kap áramot, 100 Amperes áramforrást kell csatlakoztatni. Lásd a Segédindító akkumulátor vagy akkumulátortöltő használata szakaszt a Kezelési utasítás a Motor üzemeltetése fejezetében.

MEGJEGYZÉS: A 32-es biztosíték (A) eltávolításával a tartalék szivattyún keresztül irányítja a fék- és kormányrendszert ellátó hidraulikaolajat. A traktor biztonságosan közlekedhet, rövid távon, csökkentett sebességgel.

Hajtsa le az ülés háttámláját, hogy egyszerűbben hozzáférjen, és hagyja, hogy a fülke világítás a biztosítéktáblára világítson, amikor megvizsgálja vagy kicseréli a biztosítékokat.

1. Távolítsa el, és tartsa meg a 32. sz. biztosítékot (A).

2. Kapcsolja a gyújtáskapcsolót “Run” (gyújtás) állásba.

   MEGJEGYZÉS: Amikor a traktort sebességbe kapcsolja, hallani fogja a tartalék szivattyú beindulását. Amíg a sebességváltó üres fokozatban van, a fékpedálok vagy a kormánykerék minden mozdulatára a tartalék szivattyú megfelelő mennyiségű olajat táplál a rendszerbe.

3. Kapcsolja a traktor sebességváltót üresbe.

   MEGJEGYZÉS: Ha a traktor parkoló állásban van, a sarokoszlop kijelzőn a “P” jelenik meg. Ha a traktor üres állásban van, a sarokoszlop kijelzőn az “N” jelenik meg, és a traktor vontatásra készen áll.

4. A sarokoszlop kijelzőn ellenőrizze, hogy a hajtómű üres állásban van-e.

   MEGJEGYZÉS: Ha a traktor üres állásba kapcsolása után a sarokoszlop kijelző még mindig “P”-t jelez, kérje a szerviz segítségét

2-es eljárás

RXA0115568-UN-31MAR11

RXA0116827-UN-05MAY11

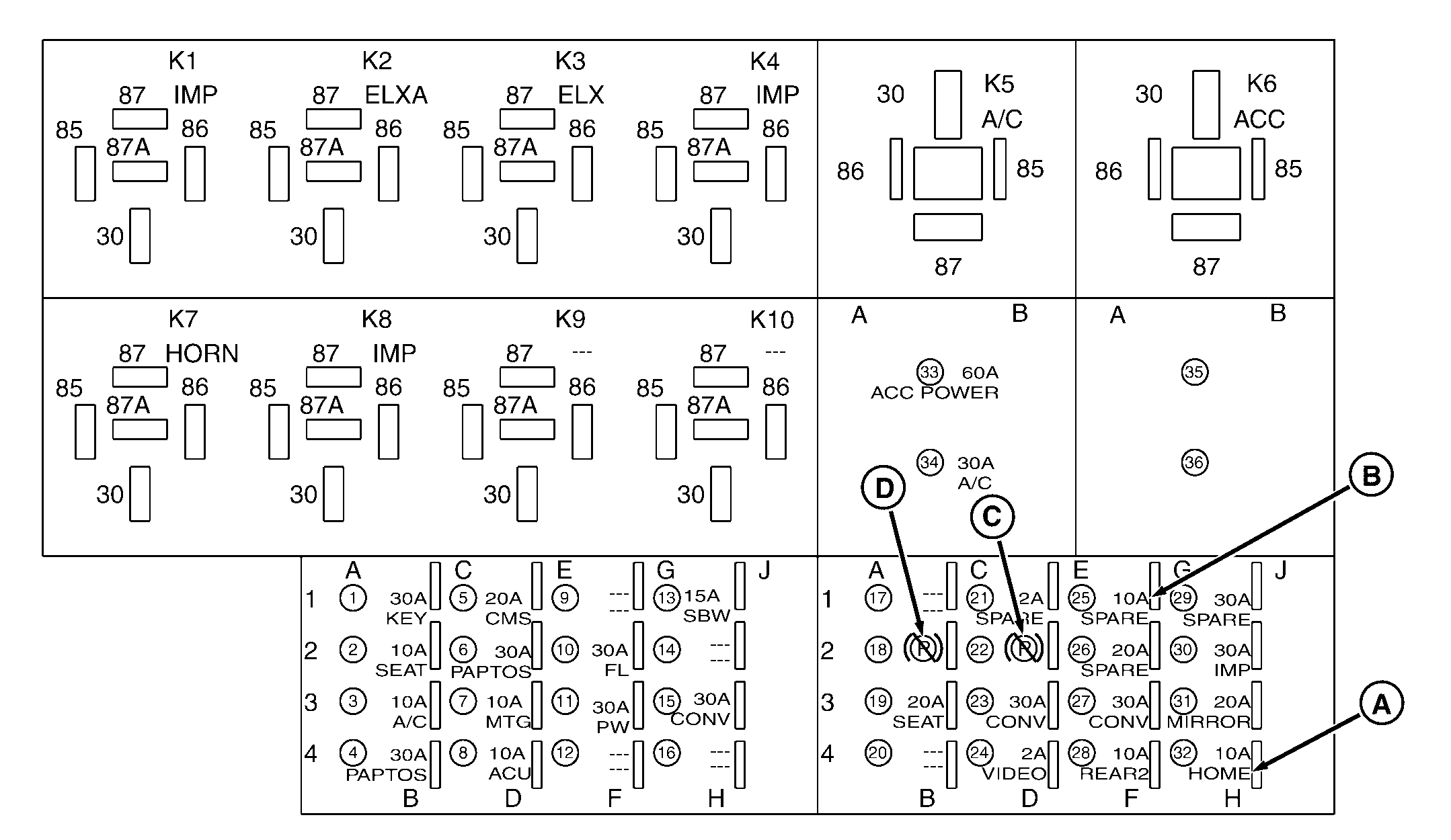

A - 32-es biztosíték

B - 25-es biztosíték

C - 22-es biztosíték

D - 18-as biztosíték

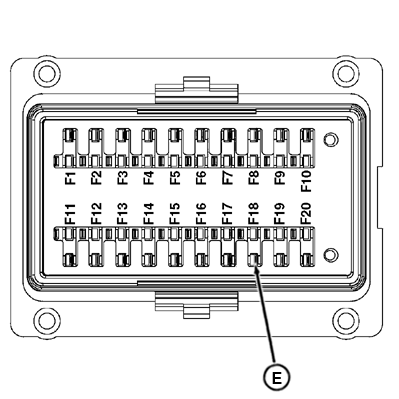

E - Mellső elektromos elosztótábla FE18 biztosíték

Mielőtt a traktort vontatná, a parkféket ki kell oldani, ha ez lehetséges. Ha a traktor üres állásba kapcsolása után a sarokoszlop kijelző még mindig “P”-t jelez, kérje a szerviz segítségét

A szükség üzemmód lehetővé teszi a hajtómű működtetését előremenetben maximum 8 km/h (5 mph), hátramenetben 3 km/h (1.8 mph) sebességgel.

Ha traktor áramellátása megszakad, a rögzítőfék újra befoghat. Ha a traktor nem kap áramot, 100 Amperes áramforrást kell csatlakoztatni. Lásd az “Segédindító akkumulátor vagy akkumulátortöltő használata” szakaszt a Kezelési utasítás “Motor üzemeltetése fejezetében.

A 40 km/ó-s (25 mph) CommandQuad™ hajtóművel szerelt, vezérelt kormányzás nélküli traktorokon, a következő eljárást kell végrehajtani, a parkfék kioldásához.

1. Vegye ki a # 32-es biztosítékot (A) és tegye a #22-es (C) biztosíték helyre.

2. Vegye ki a # 25-ös biztosítékot (B) és tegye a #18-as (D) biztosíték helyre.

3. Vegye ki az FE18 biztosítékot (E) a mellső elektromos elosztótáblából.

   Ezzel lehetővé válik a motor elindulás nélküli indítózása. A motor indítózás hatásra a hidraulikaolaj nyomása megemelkedik, és a rögzítőfék kiold.

4. MEGJEGYZÉS: Ha a traktor üres állásba kapcsolása után a sarokoszlop kijelző még mindig “P”-t jelez, kérje a szerviz segítségét

   A sarokoszlop kijelzőn ellenőrizze, hogy a hajtómű üres állásban van-e. Üres pozícióba kapcsolva a sarokoszlop kijelzőn megjelenik az “N” jelzés.
