A hárompont-emelőhöz kapcsolódó kezelőszervek és kapcsolók beazonosítása

RXA0107323-UN-16APR10

RXA0113352-UN-11FEB11

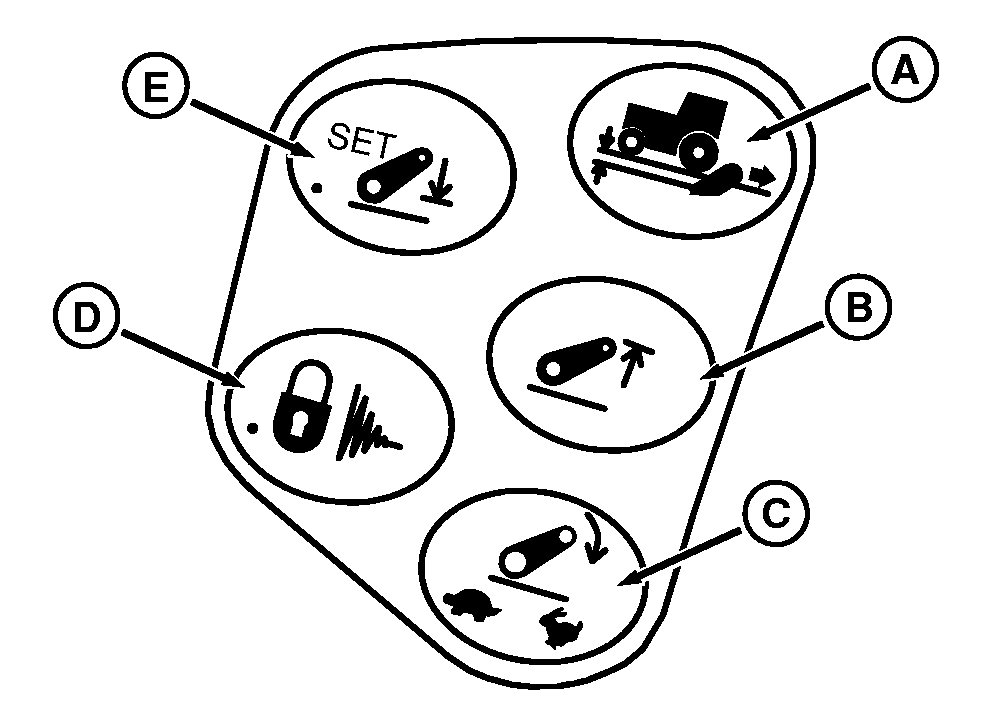

Érintőgombok

RXA0107248-UN-07APR10

A vonófej karja

A - Vonóerő-szabályozás gyorsgomb

B - Felső határ beállítás gyorsgomb

C - Süllyesztési sebesség gyorsgomb

D - Szállítási reteszelés/Lengéscsillapítás gomb

E - Munkamélység beállítása gomb

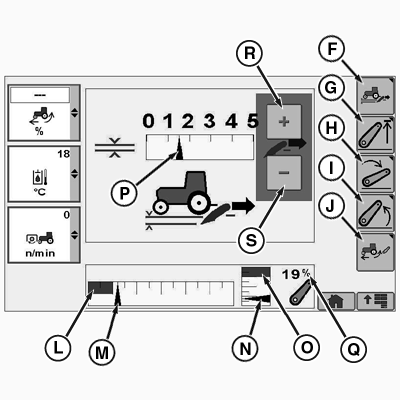

F - Vonóerő-szabályzás funkció billentyű

G - Felső határérték funkció billentyű

H - Süllyesztési sebesség funkció billentyű

I - Emelési sebesség funkció billentyű

J - Hárompont-emelő csúszás érzékenység funkció billentyű

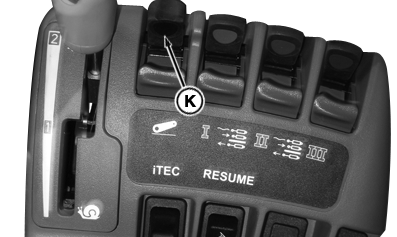

K - Hárompont-emelő vezérlőkar

L - Művelési mélység jelző

M - Utasított mélység mutató

N - Hárompont-emelő helyzetjelző

O - Beállított felső határérték

P - Vonóerő-szabályzás

Q - Hárompont-emelő pozíció értéke

R - Érintőképernyő értéknövelés (ha van)

S - Érintőképernyő értékcsökkentés (ha van)

Válassza ki a kívánt oldalt a megfelelő gomb (A, B, vagy C) megnyomásával.

• A — Vonóerő-szabályozás gyorsgomb
• B—Beállított felső határérték gyorsgomb
• C — Süllyesztési sebesség gyorsgomb

Állítsa be a munkamélységet

• Süllyessze le a munkaeszközt a kívánt munkamélységbe a hárompont-emelő karral (K).
• Nyomja meg a Munkamélység beállítása gombot (E) a munkamélység értékének rögzítéséhez.

Sorvégi forduló

• A tábla végén húzza hátra a kart reteszelt emelésig és engedje el. A hárompont-emelő a felső határig (O) felemelkedik.
• A forduló után nyomja a kart reteszelt süllyesztés állásba és engedje el. A függesztőmű a művelési mélységre (L) süllyed.

A CommandCenter™ hárompont-emelő oldalának alján megjelennek a hárompont-emelő információi. A vezérelt mélységet a vezérelt mélységjelző (M) mutatja meg. A hárompont-emelő süllyesztési határértékét a munkamélység visszajelző (L) mutatja. A Munkamélység beállítása gomb (E) megnyomása elmozdítja és egy vonalba állítja munkamélység visszajelzőt (L) a vezérelt mélység visszajelzővel (M). A hárompont-emelő pozícióérték (Q) a tényleges hárompont-emelő pozíciót mutatja százalékban, míg a tényleges hárompont-emelő pozíciót a hárompont-emelő pozíció visszajelző (N) mutatja. Amikor a hárompont-emelő teljesen lent van, a hárompont-emelő pozíció értéke 0%. Amikor a hárompont-emelő teljesen fent van, a hárompont-emelő pozíció értéke 100%.

Szállítási reteszelés/csillapítás

VIGYÁZAT: A lehetséges balesetek és a munkagép károsodásának elkerülése érdekében szállítás előtt kapcsolja BE a hárompont-emelő szállítási reteszelését és csillapítását.

A szállítási reteszelés/csillapítás gomb (D) szállítás közben, illetve olyan műveletek során használatos, amikor a hárompont-emelő használaton kívül van. További információkért lásd a hárompont-emelő vezérlőkar használata részt ebben a fejezetben.
