A hárompont-emelő vezérlőkar használata

RXA0101477-UN-31MAR09

CommandARM™ vezérlések

RXA0104294-UN-11AUG09

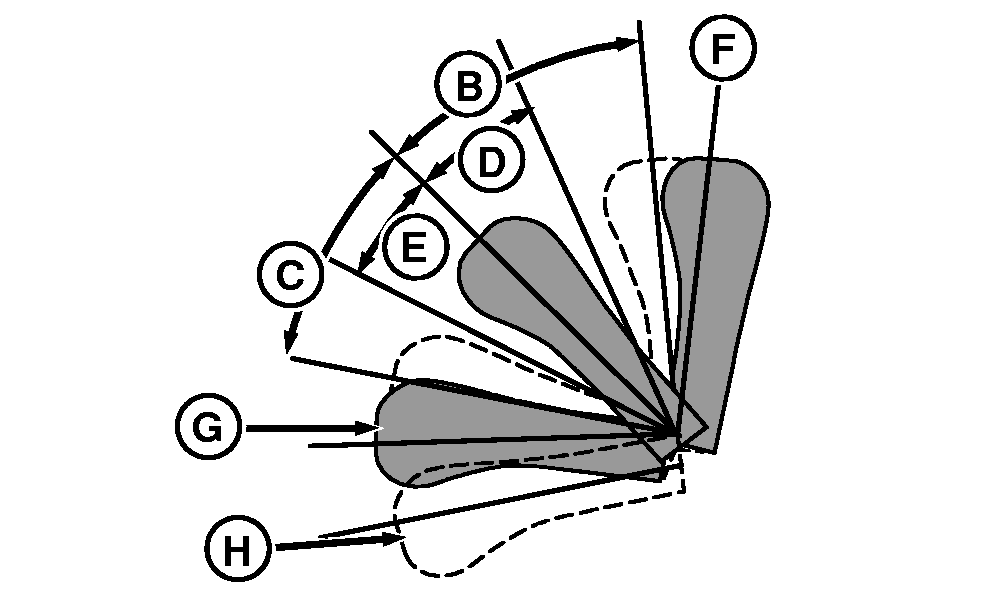

Hárompont-emelő vezérlőkar

A - Munkamélység beállítása gomb

B - Hárompont emelés – Gyorsan

C - Hárompont süllyesztés – Gyorsan

D - Hárompont emelés - Lassan

E - Hárompont süllyesztés – Lassan

F - Reteszelt helyzet, emelés

G - Reteszelt helyzet, süllyesztés

H - Úszó helyzet

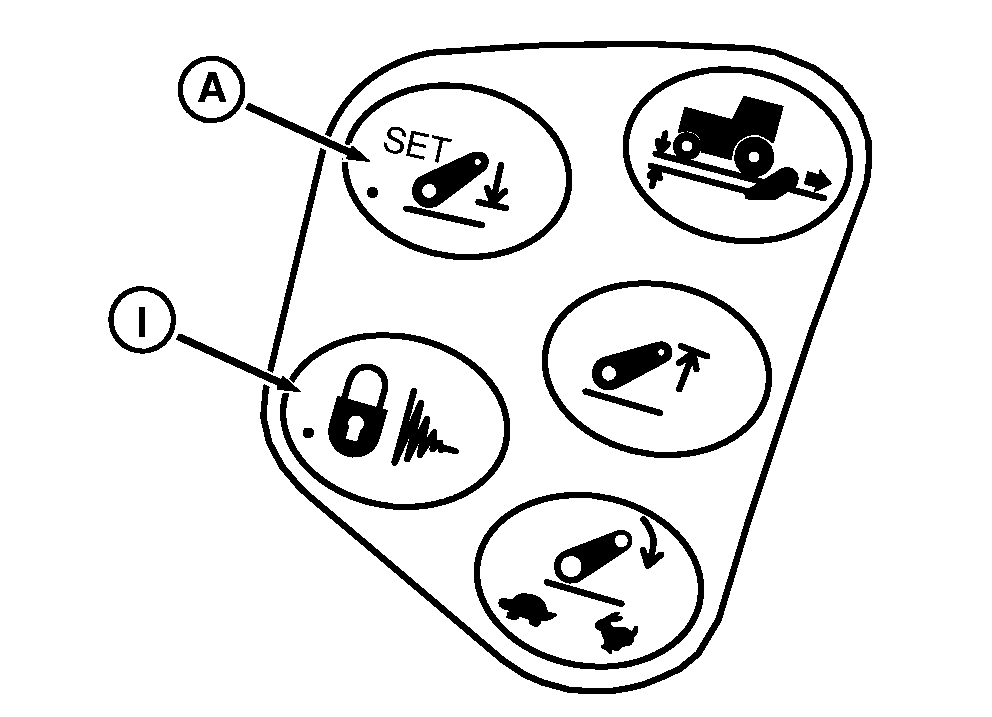

I - Hárompont-emelő reteszelés/csillapítás gomb

A hárompont-emelő vezérlőkar az arányos tartományban (D és E) mozgatva emeli és süllyeszti a hárompont-emelőt. Az emelés és süllyesztés mértéke attól függ, hogy milyen mértékben van a vezérlőkar a középhelyzetből kimozdítva. A hárompont-emelő süllyesztéséhez nyomja a vezérlőkart lefelé; a hárompont-emelő emeléséhez pedig húzza a vezérlőkart felfelé.

• A hárompont-emelő vezérlőkar nem emeli a hárompont-emelőt a felső emelési határ fölé, de az elmentett munkamélység alá le tudja süllyeszteni.
• A hárompont-emelő vezérlőkar rövid “pöccintése” az arányos tartományba a munkamélység egy adott értékű változását okozza.

A mélység beállítása

A hárompont-emelő vezérlőkarral állítsa a hárompont-emelőt a kívánt munkamélységbe, majd nyomja meg a Munkamélység beállítása gombot (A), hogy a beállítást eltárolja a memóriába.

• A munkamélység beállítás gombot (A) minden egyes megnyomásakor törlődik az előző beállítás értéke, és az aktuális beállítás kerül elmentésre.
• A munkamélység a munka megkezdése előtt beállítható. Tartsa a hárompont-emelő vezérlőkart előrenyomva addig, amíg a mélység beállítás a kívánt értéket el nem éri, majd tárolja el a Munkamélység beállítása gomb (A) megnyomásával.

A kar reteszelt helyzetei

Ha a hárompont-emelő vezérlőkart (F) reteszelési állásba húzta, és elengedte, a hárompont-emelő a felső végállásba emelkedik. Amennyiben reteszelési állásba (G) tolta és elengedte, a hárompont-emelő a beállított munkamélységbe süllyed.

• Ha a hárompont-emelő vezérlőkart süllyesztés közben előretolt reteszelt állásban tartja, a hárompont-emelő az eltárolt munkamélység alá süllyed. Ha a traktor mozog a hárompont-emelő vezérlőkar elengedésekor a hárompont-emelő visszatér az eltárolt munkamélységre.
• A hárompont-emelő vezérlőkart az arányos területen mozgatva a mélység változtatható. A hárompont-emelő vezérlőkart a reteszelt előre helyzetbe nyomva, majd elengedve a hárompont-emelő visszatér a tárolt munkamélységre.

A kar úszó helyzetben

Az úszó helyzetben (H) a hárompont-süllyesztő szelep folyamatosan nyitva van, ami a munkaeszköz lekapcsolásakor lehet hasznos. Nézze meg az Úszás üzemmód használata c. részt ebben a fejezetben, ha a munkagép olyan beállítást igényel, amikor a hárompont úszó helyzetben van munka közben.

Reteszelés/csillapítás

VIGYÁZAT: A lehetséges balesetek és a munkagép károsodásának elkerülése érdekében szállítás előtt kapcsolja be a hárompont-emelő reteszelését és csillapítását.

Szállítás előtt, illetve munka közben, amikor a hárompont-emelőt nem használja, a vezérlőkarral emelje fel a hárompont-emelőt, majd nyomja meg a hárompont-emelő reteszelés/csillapítás gombot (I). Ez reteszeli a hárompont-emelőt, és bekapcsolja a csillapítását.

• Ha a hárompont-emelő leállított traktornál szivárgás miatt lesüllyed, akkor a hárompont-emelő amikor a traktor újra elindul visszaemelkedik a reteszelt magasságra.
• A hárompont-emelő vezérlőkar le van tiltva, így a hárompont-emelő nem süllyeszthető (de visszaemelhető reteszelt helyzetbe a hárompont-emelő vezérlőkar reteszelt helyzetben tartásával).
• A hárompont-emelő csillapítása megakadályozza a traktor ugrálását/hintázását, ami függesztett munkagép szállításakor következhet be.

A hárompont-emelő reteszelésének oldásához és a csillapítás kikapcsolásához nyomja meg újra a hárompont-emelő reteszelés/csillapítás gombot.
