A munkaeszköz csatlakoztatása a gyorskapcsoló kerethez

RXA0087968-UN-21MAR06

RXA0101383-UN-01APR09

Kar

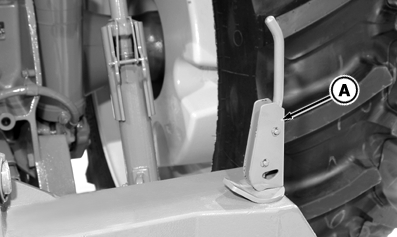

A - Gyorskapcsoló reteszelő karja

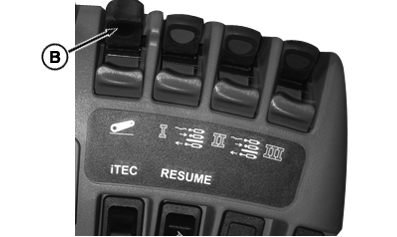

B - Hárompont-emelő vezérlőkar

VIGYÁZAT: Személyi sérülés és a gép rongálódásának elkerülése érdekében, bármilyen munkagép felkapcsolásakor tegye a sebességváltót PARK állásba, és ellenőrizze a hárompont-emelő teljes mozgási tartományát ütközés, szorulás, vagy a TLT szabadon hagyása szempontjából, amikor a munkagép fel van kapcsolva!

Ne álljon a traktor és a munkagép közé!

1. Húzza fel a keret reteszelő karjait (A).

2. Süllyessze le a hárompont-emelőt annyira, hogy az emelőkarok a munkaeszköz függesztő csapjai alá kerüljenek.

3. Tolasson hátra a munkaeszközhöz.

4. Emelje meg a hárompontot, hogy a munkagép csapjai beakadjanak a horgokba!

5. VIGYÁZAT: A személyi sérülés, vagy anyagi kár elkerülése érdekében ellenőrizze a munkagép helyes felkapcsolását! A helytelen csatlakoztatás esetén a munkaeszköz a kerekek fölött átugorva nekiütközhet a traktor fülkéjének.

   A keret reteszelő karjait lenyomva rögzítse a munkagépet a gyorskapcsoló kerethez!

6. Csatlakoztassa a hidraulika tömlőket és az elektromos csatlakozókat!

7. A hárompont-emelő vezérlőkarját (B) lassan húzva emelje meg a munkaeszközt. Süllyessze le a munka-eszközt a talajra és állítsa be az emelési magasság korlátozást, ha szükséges.

   FONTOS: Ellenőrizze, hogy a munkagép nem ütközik-e neki a traktornak. Szükség lehet a vonórúd eltávolítására.

FONTOS:

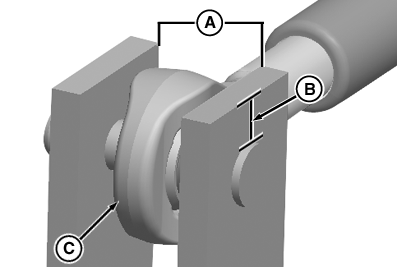

RXA0086593-UN-09FEB06

A - Távolság

B - Távolság

C - Kormány villa
