Külső emelő és süllyesztő kapcsolók használata (ha fel lettek szerelve)
VIGYÁZAT:
RXA0109282-UN-07FEB11

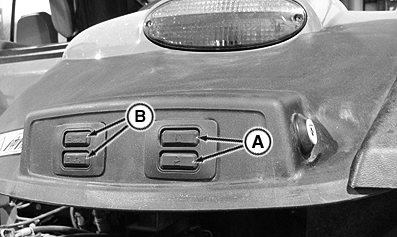

Sárvédőre szerelt kapcsolók—Az ábrán a jobb sárvédő látható
RXA0112400-UN-21DEC10

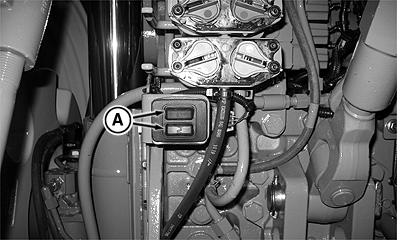

A szeleptömbre szerelt kapcsolók
RXA0116176-UN-05MAY11

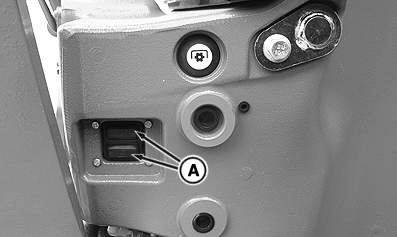

Mellső hárompont-emelő kapcsolók
A - Külső hárompont-emelő/süllyesztő kapcsolók
B - SCV III Kitolás/Visszahúzás kapcsolók
A traktor mozgásából eredő baleset és károsodás elkerülése érdekében kapcsolja a hajtóművet PARK helyzetbe, mielőtt a külső emelő és süllyesztő kapcsolókat használná. A külső emelő és süllyesztő kapcsolók használatakor kerülje a balesetveszélyes pontokat.Amikor a külső hárompont-emelő vezérlő kapcsolókat (A) megnyomja, a hárompont-emelő lassan elmozdul, de az elmozdulás sebessége növekszik, ha a kapcsolót nyomva tartja.
A hárompont-emelő működtetéséhez nyomja be és tartsa benyomva a Külső hárompont-emelő/-süllyesztő kapcsolókat (A). A külső kapcsolók használatakor a hárompont-emelő lassan mozog. Az SCV III kitoló és visszahúzó kapcsolók (B) a központi hidraulikus csatolóhoz kapcsolhatók.
MEGJEGYZÉS: A hárompont-emelő vezérlőkarja a külső emelő/süllyesztő kapcsolókkal egyidejűleg nem használható.
|
ZE59858,00007AB-35-20111128 |
