Ellenőrizze a hajtómű-hidraulika olajszintet

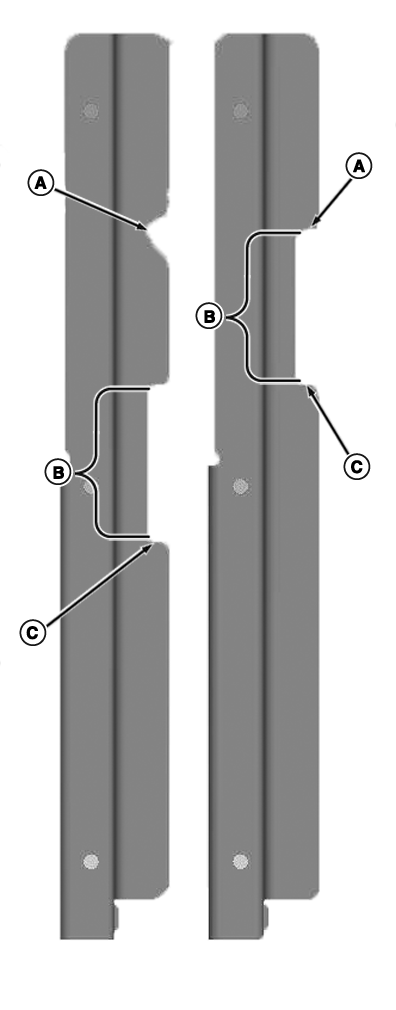

RXA0116158-UN-13JUN11
A - Maximális működési szint
B - Normál működési tartomány
C - Feltöltés szint
A PowrQuad™ PLUS/AutoQuad™ PLUS/CommandQuad™
hajtóművek szintellenőrző ablaka a bal
oldalon, az IVT™/AutoPowr™ hajtóművek szintellenőrző
ablaka a jobb oldalon található.
-
Járassa a motort körülbelül 1000 ford/perc
fordulatszámon legalább 1 percig.
MEGJEGYZÉS: Az olajhőmérséklet kb. 45 °C
(113 °F) legyen. A szintjelző üvegben a szint meleg
olajnál észrevehetően magasabb, míg hideg
olajnál alacsonyabb. Az olajhőmérséklet
megállapítását, lásd a CommandCenter™
Teljesítménymonitor főoldalán.
-
Az olajszint ellenőrzésekor a traktor vízszintes
talajon kell álljon lesüllyesztett hárompont-emelővel.
MEGJEGYZÉS: Az olaj szintje járó motornál, vagy
felemelt hárompont-emelőnél alacsonyabb lesz.
-
Járó motor mellett ellenőrizze az olajszintet
a traktor hátsó részén található
kémlelőablakon.
-
Amikor a váltó és hidraulikaolaj mennyisége
eléri a feltöltési szintet (C), vagy az alá
kerül, töltse fel az adott sebességváltóhoz
javasolt olajmennyiséggel, hogy elérje a normál
üzemi tartomány (B) felső szintjét:
| Tétel | Mérés | Specifikáció |
|
IVT™/AutoPowr™ sebességváltó
| Űrtartalom | 13 l (14
qt) |
|
PowrQuad™ PLUS, AutoQuad™ PLUS, és CommandQuad™
hajtóművek | Űrtartalom | 8 l (8.5 qt) |
MEGJEGYZÉS: Az olajszintnek azonosnak kell lennie a kémlelőnyílásban,
függetlenül attól, hogy van-e a gépen opcionális
tartályrendszer.
Közúti szállítás
- Olyan alkalmazásoknál, ahol a traktort főleg
közúti szállításra használják,
és kicsi a hidraulikus terhelés, az olajszintet a normál
üzemeltetési tartomány alsó értékének
(B) megfelelően állítsa be. Alacsonyabb olajszint
esetén a traktor szállítási sebességeknél
hatékonyabban működik. Ha az olajszint a szintjelző
üveg felső jele fölött van (A), az teljesítményveszteséget
és melegedést okozhat szállítás
közben.
Hegyoldali vagy nagy olajmennyiséget
igényelő alkalmazások esetén - az
olajszintnek a legmagasabb üzemi szinten (A), vagy kissé
az alatt kell lennie.
|
|
ZE59858,00007B2-35-20111130
|
|
