Hajtómű/hidraulika olaj és szűrő cseréje

  1. Hajtson a traktorral, hogy a hajtómű/hidraulika olaj felmelegedjen 38 °C-ra (100 °F).

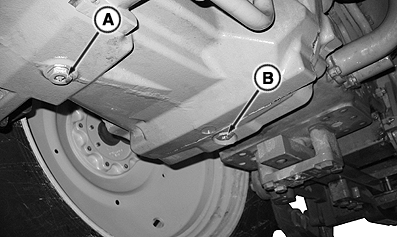

    RXA0114056
    RXA0114056-UN-11FEB11

    Tartály és hajtómű leeresztő dugók

    RXA0114058
    RXA0114058-UN-11FEB11

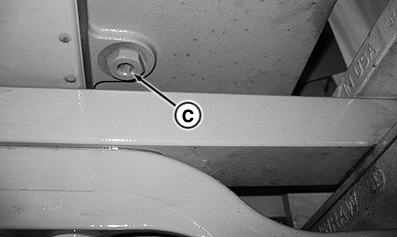

    TLT leeresztő dugó

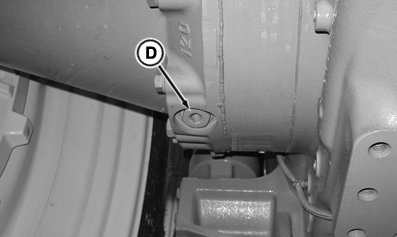

    RXA0115624
    RXA0115624-UN-31MAR11

    Véglehajtás leeresztő dugója (oldalanként egy)

    A - Hajtómű leeresztő dugó

    B - Tartály leeresztő dugó

    C - TLT leeresztő dugó

    D - Véglehajtás leeresztő dugója (oldalanként egy)


  2. Állítsa a traktort vízszintes felületre.

  3. Engedje le a hárompontot. Engedje le a pótkocsi vonófejet (ha van).

  4. Járassa a motort alapjáraton 1—2 percig, majd állítsa le a motort.

  5. Mozdítsa a vonórudat oldalra, annak érdekében, hogy az olaj akadály nélkül kifolyhasson.

  6. Vegye ki a hajtómű leeresztő dugót (A), az olajtartály leeresztő dugót (B), a TLT leeresztődugóját (C) és a véglehajtások leeresztő dugóit (D) oldalanként egy).

  7. Szerelje le a szívószűrő fedelét (E). PowrQuad™ PLUS, AutoQuad™ PLUS, és CommandQuad™ hajtóművek esetében szerelje le a kenőolaj vezeték fejescsavarjait (F) és az ürítővezeték fejescsavarjait (G) és szerelje le a vezetékeket.

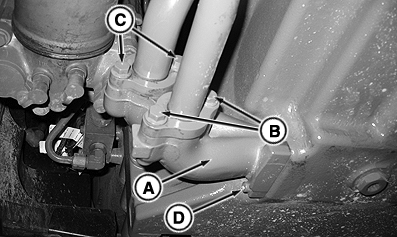

    RXA0122441
    RXA0122441-UN-05DEC11

    Szívószűrő elhelyezkedése PowrQuad™ PLUS, AutoQuad™ PLUS, és CommandQuad™ hajtóműveknél (a traktor bal oldalán)

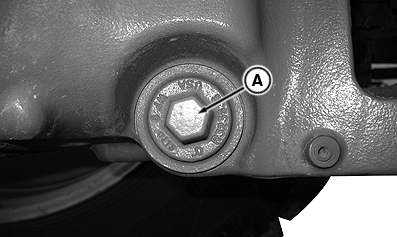

    RXA0122442
    RXA0122442-UN-05DEC11

    Szívószűrő elhelyezkedése, az ábrán az IVT™/AutoPowr™ sebességváltó látható (a sebességváltó jobb oldala)

    RXA0122443
    RXA0122443-UN-05DEC11

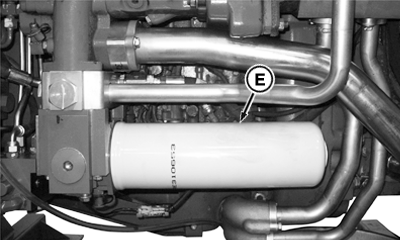

    Hajtómű/hidraulika szűrő (a traktor bal oldalán)

    A - Szívószűrő fedél

    B - Kenővezeték csavarok

    C - Ürítővezeték csavarok

    D - Szívószűrő fedél csavarok

    E - Hajtómű/hidraulika olajszűrő

    FONTOS: A vezetékek (F és G) szívószűrő-burkolatra (E) történő felszerelésekor ne feledkezzen meg a tömítőgyűrűkről. Ennek elmaradása szivárgást okoz.

    A szívószűrő burkolat (E) leszereléséhez szerelje ki a fejescsavart (E).


  8. Vegye ki a szívószűrőt és mossa ki tisztítószeres oldatban alaposan. Szárítsa meg sűrített levegővel.

  9. Tegye vissza a szűrőt és az olajcsövet, ügyelve arra, hogy az O-gyűrű a helyén legyen.

  10. Vegye ki a hajtómű/hidraulika olaj szűrőt (I).

  11. Kenje meg az új szűrő tömítését tiszta hidraulika olajjal.

  12. Csavarja fel az új szűrőt annyira, hogy a tömítés érintse a felfekvő felületet. Húzzon a szűrőn további 1/2 fordulatot.

  13. Az olaj leeresztése után szerelje vissza a leeresztődugókat, és húzza meg az előírás szerint.

    TételMérésSpecifikáció
    Leeresztő csavarMeghúzási nyomaték102 Nm (75 lb-ft)

  14. FONTOS: Mikor a traktort feltölti olajjal. Az “olaj betöltése szivattyúval” vagy az “olaj betöltése szivattyú nélkül” eljárások közül csak az EGYIKET használja. NE HAJTSA VÉGRE MINDKÉT ELJÁRÁST.

    OLAJ HOZZÁADÁSA SZIVATTYÚ NÉLKÜL

    • Nyissa ki a hidraulikaolaj átadó szelepet (C). A szelep a traktor bal oldalán található a vonórudazat előtt.

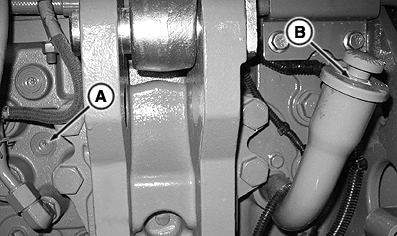

      RXA0122444
      RXA0122444-UN-05DEC11

      A traktor hátulja

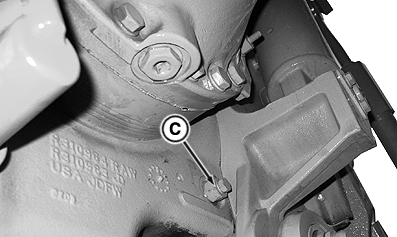

      RXA0122445
      RXA0122445-UN-05DEC11

      A traktor jobb oldala

      A - Power Beyond visszatérő csatlakozó

      B - Beöntő nyak

      C - Olaj átadó szelep

    • Vegye le a feltöltő cső (B) sapkát, és öntsön 128 l (135 qt) hidraulikaolajat (lásd az Üzemanyagok, kenőanyagok és hűtőfolyadék fejezetben) a feltöltő csőbe.
    • Várjon 15 percet, amíg az olaj átfolyik a hidraulikatartályba.
    • Zárja el az olaj átadó szelepet (C).

      FONTOS: A traktor károsodásának megelőzése érdekében az olajszint látható kell legyen a szintjelző üvegben, amikor lezárja az átadó szelepet a traktor indítása előtt.

    • Figyelje meg az olajszintet a szintjelző üvegben. Az olaj átadó szelep elzárásakor az olajszint csökken a szintjelző üvegben.
    • Ha az olajszint látható a szintjelző üvegben, folytassa a 15. lépéstől.

      Ha az olaj NEM látható a szintjelző üvegben, nyissa ki az olaj átadó szelepet, és várjon még 5 percet. Ismételje mindaddig, amíg az olaj nem látható a szintjelző üvegben.

      FONTOS: Az olajnak látszani kell a szintjelző üvegben, mielőtt a 15. lépéssel folytatná.


    OLAJ HOZZÁADÁSA SZIVATTYÚVAL

    • Vegye le a sapkát a közvetlen hidraulikus teljesítmény visszatérő csonkjáról (A).
    • Szereljen hidraulikus gyorscsatlakozót és toldatot a közvetlen hidraulika teljesítmény visszatérő csonkjára (C). Húzza meg kézzel.
    • Szereljen egy ISO csővéget a szivattyú kimenő csövére.
    • Csatlakoztassa a szivattyú kimeneti tömlőjét a közvetlen hidraulikus teljesítmény egység gyorscsatlakozó pontjára.
    • Szivattyúzzon 38 l (40 qt) hidraulikaolajat a közvetlen hidraulikus teljesítmény egység csonkjába vagy 50 l-t (53 qt) az opcionális hidraulikaolaj tartályba, ha van a gépen.

      FONTOS: Annak érdekében, hogy megakadályozza a traktor károsodását, az olajszintnek láthatónak kell lennie a figyelőüvegen, mielőtt a traktort indítaná.

    • Húzza ki a szivattyú kimenő csövét a Power beyond gyorscsatolóból.
    • Vegye le az ISO csővéget a szivattyú kimenő csövéből.
    • Helyezze a szivattyú kimenő tömlőjét csövet a feltöltő csőbe (B).
    • Szivattyúzzon 90 l (95 qt) hidraulika olajat a feltöltő csőbe (B).


  15. FONTOS: Az olaj átadó szelepnek zárva kell lennie az olajfeltöltés műveletének folytatása előtt.

    Indítsa be a motort, és járassa lassú alapjáraton 5 percig.

  16. Ellenőrizze meg az olajszintet a szintjelző üvegben. Miközben a motor alapjáraton jár, lassan öntsön olajat feltöltőcsőbe (B).

    Figyelje meg az olajszint növekedését a szintjelző üvegben. Az olajfeltöltés után egy kis késéssel fog megjelenni a szintváltozás a szintjelző üvegen. Töltse fel az olajat, a szintjelző üveg alapján. (Lásd a Kezelési utasítás hidraulikaolaj űrtartalom specifikációit.)

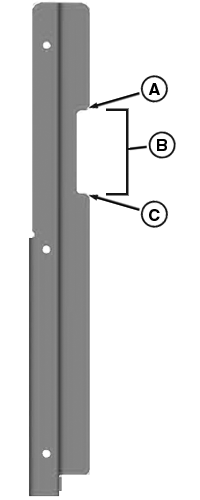

RXA0115989
RXA0115989-UN-31MAR11

IVT™/AutoPowr™ sebességváltó

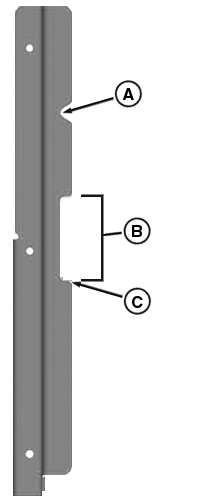

RXA0116018
RXA0116018-UN-31MAR11

PowrQuad™ PLUS, AutoQuad™ PLUS, és CommandQuad hajtóművek

A - Maximális működési szint

B - Normál működési tartomány

C - Feltöltés szint

Amikor a váltó és hidraulikaolaj mennyisége eléri a feltöltési szintet (C), öntse fel az adott sebességváltóhoz javasolt olajmennyiséggel, hogy elérje a normál működési tartomány (B) felső szintjét:

TételMérésSpecifikáció
IVT™ / AutoPowr™ hajtóműŰrtartalom13 l (14 qt)
PowrQuad™ PLUS, AutoQuad™ PLUS, és CommandQuad™ hajtóművekŰrtartalom8 l (8.5 qt)

Közúti szállítás - Olyan alkalmazásoknál, ahol a traktort főleg közúti szállításra használják, és kicsi a hidraulikus terhelés, az olajszintet a normál üzemeltetési tartományhoz (B) állítsa be. Alacsonyabb olajszint esetén a traktor szállítási sebességeknél hatékonyabban működik. Ha az olajszint a szintjelző üveg felső jele fölött van (A), az teljesítmény veszteséget és melegedést okozhat szállítás közben.

Hegyoldali vagy nagy olajmennyiséget igényelő alkalmazások esetén - az olajszintnek a legmagasabb üzemi szinten (A), vagy kissé az alatt kell lennie.

Az IVT a Deere & Company márkaneve
Az AutoPowr a Deere & Company védjegye.

ZE59858,00007B3-35-20120127
