Motor levegőszűrő előtisztító rendszer szervizelés

FONTOS: Az előtisztító rendszer karbantartása alatt nem szerelje le motor levegőszűrőit.

MEGJEGYZÉS: A szervizidőköz az üzemi körülményektől függően változó lehet. Ha a motor levegőszűrői idő előtt eltömődnek, szennyezettek lehetnek a légbeszívó előtisztító elemei. Vizsgálja meg, és tisztítsa meg vagy cserélje ki az előtisztító elemeit.

1.
   RXA0114064-UN-11FEB11


   RXA0119824-UN-17AUG11


   RXA0119825-UN-17AUG11

   A - Leválasztócső burkolata

   B - Leválasztócső-burkolat csavarjai

   C - Leválasztó cső tartóbilincsek

   D - Leválasztó cső

   E - Előtisztító bilincsek

   F - Előtisztító szerelvény

   G - Porleválasztó visszacsapó szelep

   H - Előtisztító tartó fejescsavarok

   Távolítsa el az akkumulátortér fedelét.

---

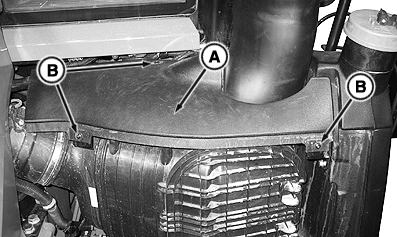

2. Szerelje le a leválasztócső burkolatát (A) tartó három csavart (B). Vegye le a leválasztócső burkolatát.

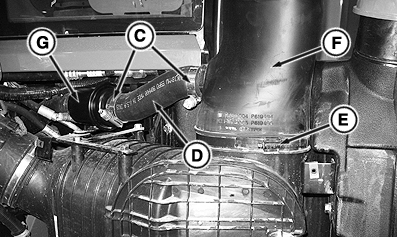

3. Lazítsa meg az előtisztító egységet (F) a levegőszűrő tartályához rögzítő bilincset (E).

4. Lazítsa meg a leválasztó csövet (D) a leválasztócső visszacsapó szelepre (G) és a leválasztócsövet az előtisztító egységre (F) rögzítő bilincseket (C).

5. Szerelje le a leválasztócsövet (D).

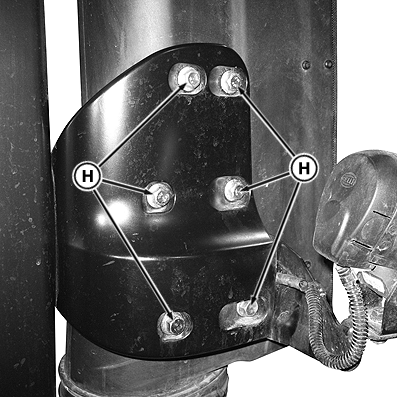

6. Szerelje ki az előtisztítót a tartókeretre rögzítő hat fejescsavart (H), és emelje le az előtisztító egységet a levegőszűrő tartályról.

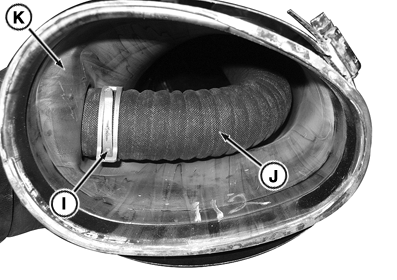

7. Engedje le a leválasztócső alsó bilincsét (I) a leválasztócső (J) előtisztító toldócsőről (K) való leszereléséhez.


   RXA0119827-UN-18AUG11


   RXA0119828-UN-17AUG11

   I - Leválasztócső alsó bilincse

   J - Leválasztó cső

   K - Előtisztító toldócső

   L - Előszűrő

   M - Előtisztító toldócső

   N - Előtisztító-toldócső tömlő rögzítőbilincs

   O - Leválasztócső felső bilincse

---

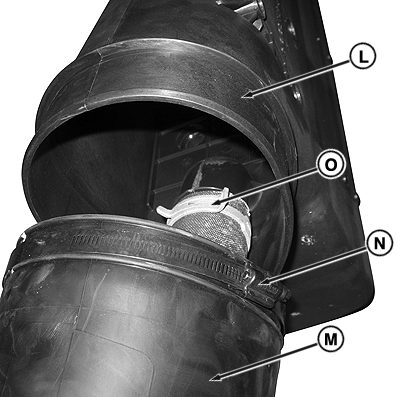

8. Lazítsa meg az előtisztítót (L) a toldócsőhöz (M) rögzítő bilincset (N).

9. A leválasztócső előtisztítóról való leválasztásához szerelje le a leválasztócső felső bilincsét (O). Szerelje le az előtisztítót a toldócsőről.

10. Ellenőrizze az alkatrészek esetleges sérüléseit. Szükség esetén cserélje ki.

11. Sűrített levegővel fúvassa ki a port a leválasztócsövekből, nem lépve túl az 500 kPa (5 bar) (75 psi) nyomást.

12. Egy kevés, a kereskedelemben kapható, nem detergáló hatású gépkocsi tisztítószert tartalmazó meleg (legfeljebb 65,5 °C-os (150 °F)) vízzel alaposan mossa át az előtisztítót és a toldócsövet. Öblítse ki tiszta vízben. A visszaszerelés előtt alaposan szárítsa meg.

13. Ellenőrizze a leválasztó visszacsapószelep (H) belső csappantyújának szabad mozgását. Ha a csappantyú nem mozog szabadon, ellenőrizze a szelepet és tisztítsa meg vagy cserélje ki, szükség szerint.

14. Ellenőrizze a leválasztócsövek sérüléseit és repedéseit. Szükség esetén cserélje ki.

15. Szerelje össze az összes alkatrészt, a szétszereléssel fordított sorrendben. Húzza meg az alábbi előírás szerint:

Tétel	Mérés	Specifikáció
Előtisztító rögzítő fejescsavarok (H)	Meghúzási nyomaték	25 Nm (18.5 lb-ft)
Leválasztó cső bilincsek (C)	Meghúzási nyomaték	10 Nm (7.4 lb-ft)
Előtisztító bilincs (D)	Meghúzási nyomaték	6,5 Nm (4.8 lb-ft)
Előtisztító-toldócső tömlő rögzítőbilincs (N)	Meghúzási nyomaték	6,5 Nm (4.8 lb-ft)
