Konfigurálható lámpák

VIGYÁZAT: Kerülje a sérülésekkel vagy akár halállal végződő összeütközést más járművekkel. Ha a traktorral közúton halad, tartsa be mindig a közlekedési szabályokat. Kapcsolja a közúri fényszórót tompított világításra, ha szemből másik jármű közeledik. Közúton kerülje a munkalámpák használatát, mert az vakítja, és megzavarja a többi járművezetőt.

RXA0107022-UN-26MAR10

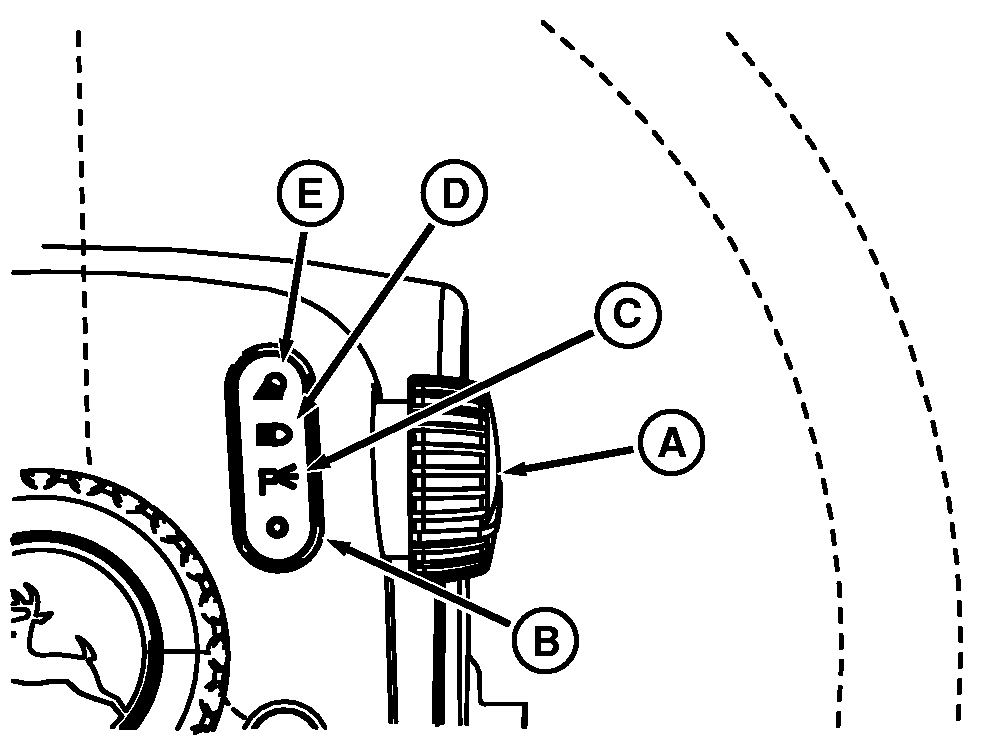

Kormányoszlop lámpakapcsoló

RXA0117597-UN-13JUN11

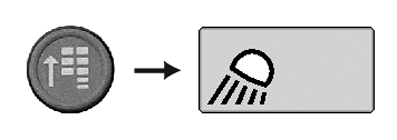

CommandARM™ Menü gomb → Lámpák funkciógomb

RXA0106075-UN-18AUG10

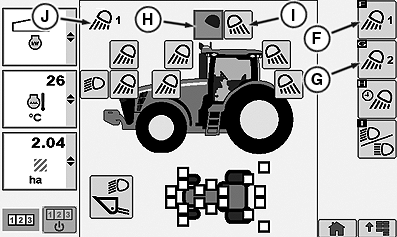

CommandCenter™ világítás oldal

RXA0108263-UN-26JUN10

CommandARM™ kezelőszervek munkalámpa gombjai

A - Választó gomb

B - KIKAPCSOLT helyzet

C - Helyzetjelző lámpa állás

D - Közúti világítás állás

E - Munkalámpa állás

F - 1. munkalámpa funkcióbillentyű

G - 2. munkalámpa funkcióbillentyű

H - Kikapcsolásra konfigurált lámpa

I - Bekapcsolásra konfigurált lámpa

J - Munkalámpa pozíció visszajelző,

K - Közúti világítás

L - 1. munkalámpák

M - 2. munkalámpák

N - Közúti világítás visszajelző

O - Rakodólámpa visszajelző

Választógomb (A) KI állásban (B). Forgassa a választógombot (A) előre “Helyzetjelző lámpa” (C) állásba a féklámpa bekapcsolásához. Forgassa a választógombot előre a közúti világítás állásba (D) a távolsági vagy tompított fényszóró bekapcsolásához. Forgassa a választógombot (A) előre a “Munkalámpa” (E) állásba, az összes előzetesen a CommandCenter™ oldalon beállított munkalámpa bekapcsolásához.

1. Nyomja meg a Menü gombot.
2. Nyomja meg a Lámpák funkciógombot.

Amikor a kormányoszlop választógombot munkalámpa (E) állásba kapcsolja, az 1. munkalámpa érintőgombbal (F) a gépkezelő beállíthatja, melyik munkalámpa legyen be- (I) vagy kikapcsolva (H) az adott alkalmazásnál. A gépkezelő válthat az első és a második munkalámpa között, egyszerűen az 1. munkalámpa (L) vagy a 2. munkalámpa (M) gomb megnyomásával. A “Munkavilágítás 2” érintőgomb (G) megnyomására megjeleníti a munkavilágítás második használati lehetőségét. Ellenőrizze a munkavilágítás konfigurálást a munkavilágítás helyzet visszajelző (J) kijelzésen a CommandCenter™ Világítás kijelzés bal felső sarkában. Amíg az 1-es vagy 2-es (F vagy G) munkavilágítás BE van kapcsolva, a piros hátsó helyzetjelző lámpák szintén világítanak.

A világítás kijelzés 10 másodpercre megjelenik, ha a világításkapcsolót egy programozható állásba kapcsolja. Ha a programozásban nem történik változás, a kijelzés visszatér a legutóbb kijelzett funkcióra. A kikapcsolásra konfigurált világítás visszajelzők feketéről (H) fehérre (I) változnak, ha a bekapcsolásra konfigurálják a lámpákat.

A CommandARM™ vezérli a közúti világítás vagy a rakodólámpák állapotát mutató visszajelző lámpákat (N vagy O).
