Az automata hőmérséklet szabályozás használata (ClimaTrak™ ATC)

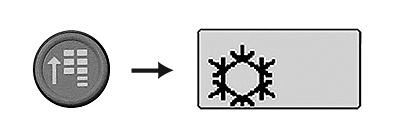

RXA0117614-UN-09JUN11

CommandARM™ Menü → HVAC funkciógomb

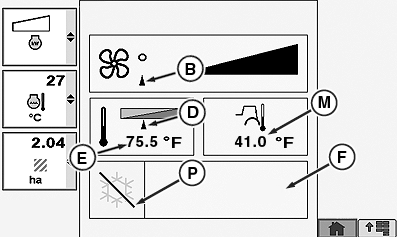

RXA0106079-UN-04AUG10

CommandCenter™ HVAC oldal

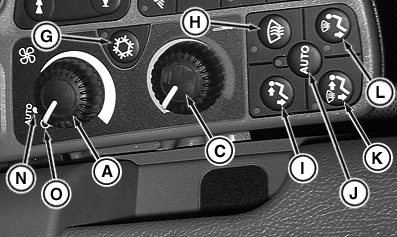

RXA0100896-UN-06MAR09

CommandArm™ kezelőszervek

A - Ventilátor KI-, BEKAPCSOLÁS vezérlő gomb

B - Ventilátor beállítás jelző nyíl

C - Hőmérséklet-szabályozó gomb

D - Hőmérséklet visszajelző nyíl

E - Beállított hőmérséklet kijelzése

F - HVAC Mód

G - Légkondicionáló vezérlő gomb

H - Jégtelenítés

I - Fülke és padló befúvás

J - ClimaTrak engedélyezve (automatikus)

K - Jégtelenítés, padló és fülke befúvás

L - Jégtelenítés és padló befúvás

M - Külső hőmérséklet

N - Autom.

O - KI

P - Légkondicionáló ikon

1. Nyomja meg a Menü gombot.
2. Nyomja meg a HVAC funkciógombot.

A ClimaTrak™ a CommandARM™ kezelőszerveivel vezérelhető. A beállítások a CommandCenter™ kijelzőjén jelennek meg. A CommandARM™ kezelőszervekkel elvégzett módosítások a CommandCenter™ HVAC oldalán láthatók.

A ventilátor KI/BE szabályzó gomb (A) forgatásával módosíthatja a ventilátor fordulatszámát. A ventilátor visszajelző nyíl (B) a ventilátorsebességgel arányosan mozog.

Fűtéshez forgassa a hőmérséklet-szabályozó gombot (C) a piros tartományba, hűtéshez pedig a kék tartományba. A hőmérséklet kijelzés (E) a fülke aktuális hőmérsékletét mutatja. A külső hőmérséklet (M) a CommandCenter™ jobb oldalán látható.

A kijelző alsó részén (F) látható, hogy fűtő/hűtő rendszer a számos lehetőség közül éppen milyen üzemmódban dolgozik. A gombok megnyomásával (G-től L-ig) módosíthatja a kijelzést és ezzel az üzemmódot. A jégtelenítő vagy a befúvó mód elindítja a kompresszort. Ezek az üzemmódok a következők lehetnek.

• A légkondicionáló vezérlő gomb (G) szabályozza a légkondicionálást ki- és bekapcsoló kompresszort.
• A jégtelenítés (H) bekapcsolja a párátlanítót, és a légáramot a szélvédőre irányítja.
• Fülke és padló befúvás (I) a kezelő mellkasára és lábára irányítja a levegőt.
• ClimaTrak™ engedélyezés, automatikus (J) automatikusan állítja a légáram irányát.
• A Jégtelenítés és Fülke (K) mód a fülke hőmérsékletű levegőt a kezelőre és a szélvédőre vezeti.
• Jégtelenítés és padló befúvás (L) a fülkében áramló levegőt a kezelő lábára és a szélvédőre irányítja.
