CommandQuad™ egyéni beállítások

MEGJEGYZÉS: Az ehhez az oldalhoz tartozó összes beállítás kizárólag akkor aktív, ha a CommandQuad™ hajtómű Egyéni üzemmódban van.

RXA0117602-UN-10AUG11

CommandARM™ Menü gomb → Hajtómű funkciógomb → Egyéni beállítások funkciógomb

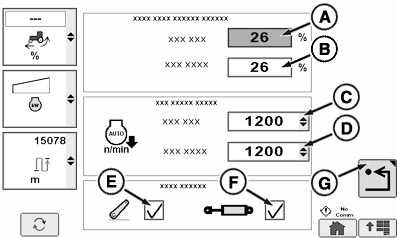

RXA0112381-UN-10DEC10

A - Az automatikus motorfordulat esés kapcsolás, TLT bekapcsolva

B - Az automatikus motorfordulat esés kapcsolás, TLT kikapcsolva

C - ECO motorfordulat, TLT BE

D - ECO motorfordulat, TLT KI

E - Terhelés előrejelzés (hárompont-emelő)

F - Terhelés előrejelzés (SCV)

G - Visszatérő

1. Nyomja meg a Menü gombot.
2. Nyomja meg a Hajtómű funkciógombot.
3. Nyomja meg az Egyéni beállítások funkciógombot.

Az fordulatszám-esés automata sebességváltáshoz (A, B) funkcióval beállítható a megengedett motorfordulat-esés (teljes terhelésnél), mielőtt az egyéni mód automatikusan visszaváltana. Az alacsonyabb százalék azt jelzi, hogy a hajtómű hamarabb vált vissza, a magasabb százalék pedig azt, hogy később.

Könnyű terhelés esetén az üzemanyag megtakarítás felkapcsolással és gázelvétellel valósítható meg. Az Auto mód ezt automatikusan elvégzi. Felkapcsoláskor a rendszer nem csökkenti a motorfordulatot a kezelő által beállított ECO fordulat (C, D) alá.

A terhelésfelismerés funkció teszi lehetővé a CommandQuad™ hajtómű számára a terhelés előrejelzését, amikor a hárompont-emelő vagy az SCV-k működnek. A terhelésfelismerés visszakapcsolja a hajtóművet és növeli a motorfordulatot a haladási sebesség tartása érdekében. Ez a beállítás határozza meg, hogy a hajtóműnek növelnie kell-e a motor fordulatát, hogy elérje az ECO fordulatot 1500/perc fölött, amikor a hárompont-emelő vagy az SCV-ket használatban vannak. Ha a hárompont-emelő süllyesztés vagy emelése esetén, a rendszer növelni fogja a motor fordulatszámát, ha az 1500 ford/perc alatt van. Ha az SCV-ket kitolásra vagy behúzásra állítja 25% áramlási sebesség fölött, a motor automatikusan növelni fogja a fordulatszámot. Ha a motor nem tudja tartani az 1500 ford/perc fölötti ECO fordulatot, a hajtómű visszakapcsol. Ha egy SCV folyamatos olajáramra van állítva, szintén emelkedni fog a motor fordulata. A terhelésfelismerés alapértelmezettként engedélyezve van, ha a Sebességváltó oldalon a “Full Auto” módot választja ki. Egyéni módban a hárompont-emelő terhelés felismerése akkor engedélyezett, ha a hárompont-emelő mező (E) ki van pipálva. Egyéni módban az SCV terhelés felismerése akkor engedélyezett, ha az SCV mező (F) ki van pipálva. Ha a TLT be van kapcsolva, a motorfordulatnak prioritása van a menetsebesség fölött teljesen automatikus üzemmódban.

• MEGJEGYZÉS: Az auto kapcsolási motorfordulat-esés TLT BE értéke 6% —26% között, vagy TLT KI értéke 20% — 26% között állítható be.
  Az automatikus motorfordulat esés kapcsolás, TLT bekapcsolás beállítása:
• Válassza az automatikus motorfordulat esés kapcsolás, TLT bekapcsolva (A) mezőt. A TLT bekapcsolás mező kijelölve.
• Állítsa be a kívánt százalékos értéket.

  Az automatikus motorfordulat esés kapcsolás, TLT kikapcsolás beállítása:

• Válassza az automatikus motorfordulat esés kapcsolás, TLT kikapcsolva (B) mezőt. A TLT kikapcsolás mező kijelölve.
• Állítsa be a kívánt százalékos értéket.

  Az ECO motor fordulatszám ford/perc, TLT bekapcsolás beállítása:

• Válassza ki az ECO motor fordulatszám, TLT bekapcsolva (C) mezőt. Amikor a legördülő menü megjelenik, jelölje ki a kívánt fordulatszámot a listában.

  Az ECO motor fordulatszám ford/perc, TLT kikapcsolás beállítása:

• Válassza ki az ECO motor fordulatszám, TLT kikapcsolva (D) mezőt. A legördülő mező megjelenésekor válassza ki a kívánt fordulatszámot a felsorolt lehetőségek közül, vagy válassza az “ECO OFF” lehetőséget az üzemanyag takarékos funkció kikapcsolásához.

  Terhelés előrejelzés bekapcsolása:

• Válassza ki a függesztőmű (E) vagy az SCV (F) mezőt.
• Nyomja meg a Vissza funkciógombot (G) az előző oldalra való visszatéréshez.
