CommandCenter oldalak ismertetése és funkcióik

Az iTEC kezelő oldalán:

RXA0110772-UN-09SEP10

CommandARM Menü gomb → iTEC funkciógomb → iTEC Be/Ki funkciógomb

RXA0110476-UN-10SEP10

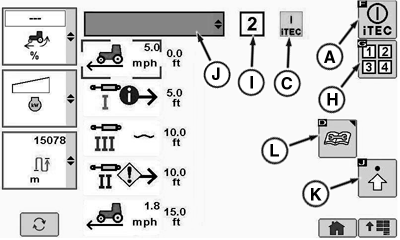

iTEC kezelő oldal, utólag telepített kapcsolókészlet 3. és 4. műveletsor gombbal

RXA0108636-UN-28JUL10

Alkalmazás állapot opció

RXA0107036-UN-16APR10

Gyárilag telepített 1. és 2. műveletsor funkciógomb és helyszínen felszerelt kapcsolókészlet opció 1-4. műveletsor funkciógombbal

A - iTEC BE/KI funkció billentyű

B - KIkapcsolás visszajelző

C - BEkapcsolás visszajelző

D - Műveletsor végrehajtás visszajelző

E - Betanulás üzemmód visszajelző

F - Távolság betanulás üzemmód visszajelző

G - Műveletsor funkciógomb (1. és 2.)

H - Műveletsor funkciógomb (1, 2, 3 és 4) ¹

I - Folyamatban lévő műveletsor visszajelző mező

J - Munkaeszköz

K - További beállítások

L - Diagnosztika

1. Nyomja meg a Menü gombot.
2. Nyomja meg az iTEC funkciógombot.
3. Az iTEC bekapcsolásához válassza ki az iTEC Be/Ki szoftvergombot.

Az iTEC szerkesztő oldalon:

RXA0119205-UN-10AUG11

iTEC funkciógomb → iTEC Be/Ki funkciógomb → Speciális beállítások funkciógomb

RXA0110492-UN-08SEP10

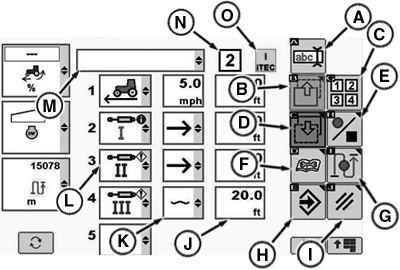

iTEC szerkesztő oldal utólag felszerelt 1. és 4. műveletsor gombbal

1. Nyomja meg az iTEC funkciógombot.

2. Az iTEC bekapcsolásához válassza ki az iTEC Be/Ki szoftvergombot.

3. Nyomja meg a Speciális beállítások funkciógombot.

• A — Munkaeszköz név szerkesztése funkciógomb: a munkaeszköz nevének szerkesztésére lép
• B— Előző oldal funkciógomb
• C—Műveletsor funkciógomb, amely az 1—4 műveletsorokat váltja.²
• D—Következő oldal funkciógomb
• E — Műveletsor felvételének indítása/leállítása
• F—Állapot oldal funkciógomb
• G — Csak távolság betanulás funkciógomb³
• H—Bead/Ment funkciógomb
• I— Mégse funkciógomb
• J — Távolság adatbeviteli mező (Az a távolság, amelynél a bal oldali oszlopban felsorolt funkciók átváltanak, a műveletsor végrehajtását követően.)
• K— Művelet legördülő mező
• L— Funkció legördülő mező
• M— Munkagép azonosító mező
• N— Műveletsor mező: az 2. műveletsor aktív állapotát mutatja
• O— iTEC bekapcsolva

Az iTEC állapot oldalán:

RXA0119207-UN-10AUG11

iTEC funkciógomb → iTEC Be/Ki funkciógomb → Diagnosztika funkciógomb

RXA0110793-UN-08OCT10

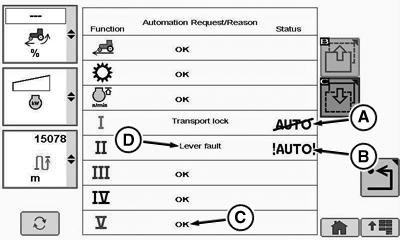

iTEC állapot oldal

1. Nyomja meg az iTEC funkciógombot.

2. Az iTEC bekapcsolásához válassza ki az iTEC Be/Ki szoftvergombot.

3. Nyomja meg a Diagnosztika funkciógombot.

• A—Információs szintű figyelmeztetés
• B—Szerviz figyelmeztetés
• C—Állapot OK
• D—Az ok, amely miatt a funkció nem automatizálható

Az információs figyelmeztető ikon (A) megjelenése esetén a kezelő manuálisan vezérelheti a funkciót. A Szerviz figyelmeztetés (B) ikon megjelenése esetén a funkció iTEC végrehajtása nem engedélyezett.

Az állapot oldalon megjelennek az iTEC segítségével kezelt funkciók pillanatnyi állapotára vonatkozó információk. Az állapot oszlopban látható, ha valamelyik funkcióhoz figyelmeztetés tartozik. Ha van ilyen figyelmeztetés, annak oka az Automatizálás kérés/Ok oszlopban látható. Az Automatizálás kérés/Ok oszlopban vagy OK, vagy a figyelmeztetés oka jelenik meg. Az Automatizálás kérés/Ok oszlopban az is látható, ha a funkció az iTEC rendszer ellenőrzése alatt működik. Mind az Automatizálás kérés/Ok, mind az Állapot oszlop automatikusan frissül.

A középső területen található összes funkció/művelet/távolság opció megtekinthető az alábbiakban.

RXA0110723-UN-08OCT10

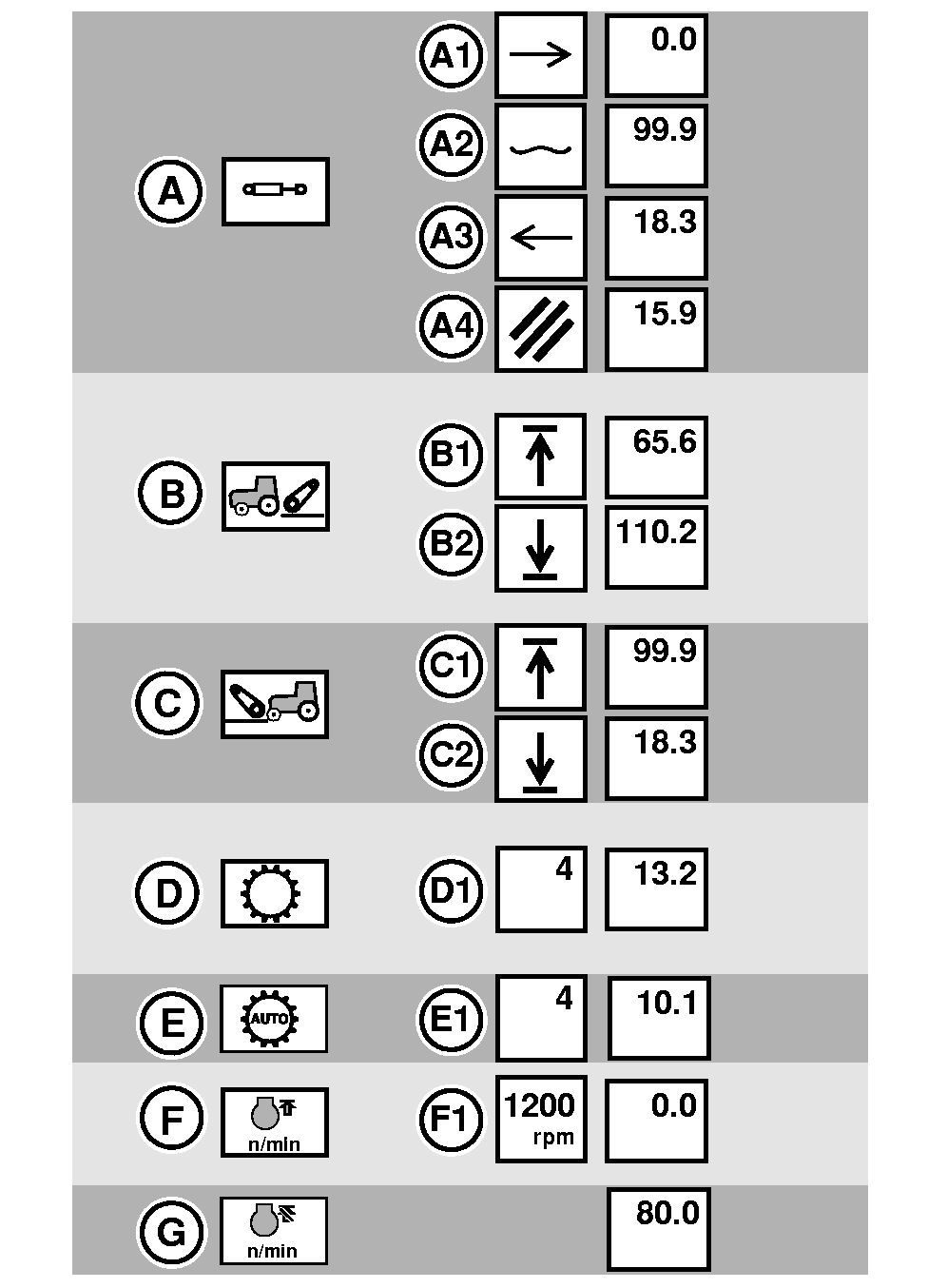

Első oszlop: Funkció, második oszlop: Művelet, harmadik oszlop: Távolság

RXA0110722-UN-08OCT10

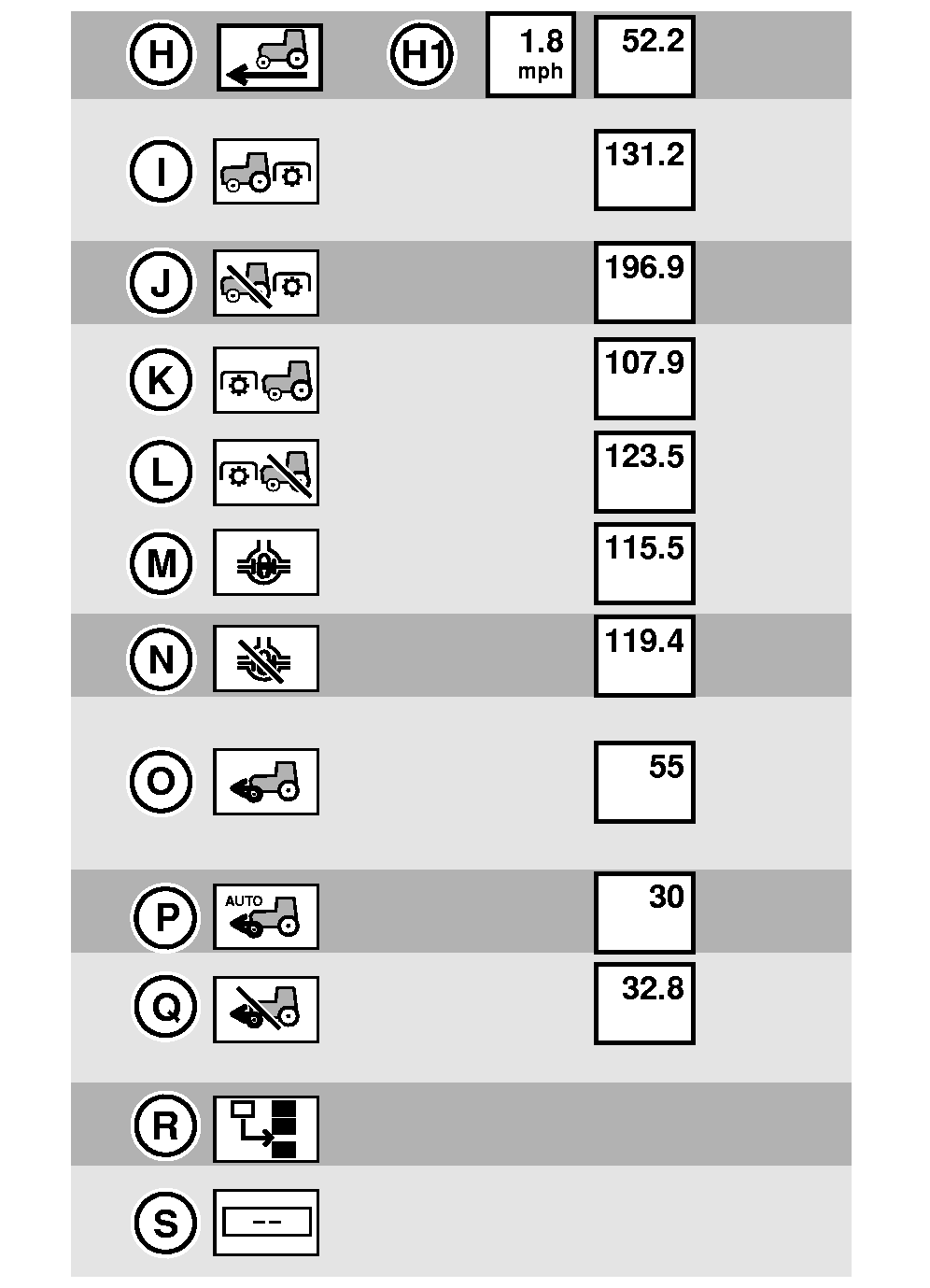

Első oszlop: Funkció, második oszlop: Művelet, harmadik oszlop: Távolság — folytatás

• A— SCV-k (I - XIII)
  • A-1 Kitolás
  • A-2 Úszás
  • A-3 Behúzás
  • A-4 Törlés
• B — Hátsó hárompont-emelő
  • B-1 Emelés
  • B-2 Süllyesztés
• C — Első hárompont-emelő
  • C-1 Emelés
  • C-2 Süllyesztés
• D — Sebességváltó
  • D-1 fokozat
• E—AUTO Hajtómű⁴
  • E-1 fokozat
• F—FieldCruise™ Be
  • F-1 ford/perc (1100—2200)
• G—FieldCruise™ Ki
• H—IVT™/AutoPowr™ beállított sebesség
  • H-1 Sebesség

    0,8—55 km/h (0.5—34.4 mph) mindkettő 0,1-es lépésekben

• I — Hátsó TLT Be
• J — Hátsó TLT Ki
• K—Mellső TLT Be
• L—Mellső TLT Ki
• M—Differenciálzár
• N—Differenciálzár Ki
• O—MFWD Be
• P—MFWD (Auto)
• Q—MFWD (fékrásegítő)
• R— Beszúrás (A funkciók lefele csúsztatására szolgál szerkesztés módban.)
• S—Törlés

A távolság opciók megadhatók, USA, brit vagy metrikus mértékegységekkel, illetve billentyűzetről vagy adatbeviteli mezőn keresztül is.

RXA0107389-UN-16APR10

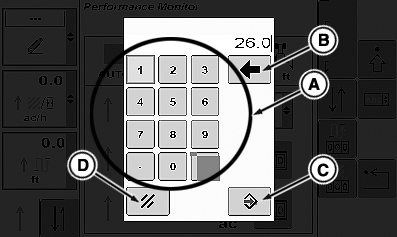

Távolság beállító billentyűzet

RXA0108932-UN-27JUL10

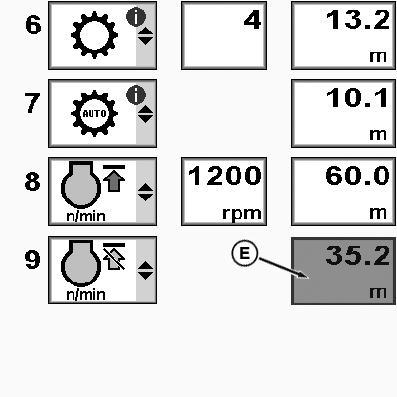

Távolság adatbeviteli mező az iTEC™ szerkesztő oldalán

A - Billentyűzet

B - Visszafele törlés

C - Mentés/bevitel

D - Törlés

E - Beviteli mező

1. Jelölje ki a távolság beviteli mezőt.

   MEGJEGYZÉS: Billentyűzeten keresztül történő módosításhoz nyomja meg a Backspace (visszafele törlés) billentyűt (B).

2. Miután megjelenik a billentyűzet, adja meg a kívánt számot a billentyűzet (A) megfelelő billentyűinek megnyomásával, majd nyomja meg a Bevitel gombot (C). Visszavonáshoz nyomja meg a Mégse gombot (D).

Távolságok bevitele metrikus egységekben vagy a hüvelykujj-tárcsa segítségével:

1. Jelölje ki a távolság beviteli mezőt (E).

2. Ezzel kiemelte az adatbeviteli mezőt, majd görgessen felfele az adatbeviteli mező értékének növeléséhez, vagy lefele a csökkentéséhez.

3. Válassza ki a CommandARM™ Megerősítés gombot.

MEGJEGYZÉS: A - Tájékoztató figyelmeztetés, korlátozott funkció - akkor jelenik meg, ha a funkció nincs megfelelő állapotban, amikor a műveletsor passzív módban van, programozás alatt áll, vagy a rendszer éppen nem hajtja végre. (Pl.: TLT kapcsoló kikapcsolva).

RXA0110484-UN-10SEP10

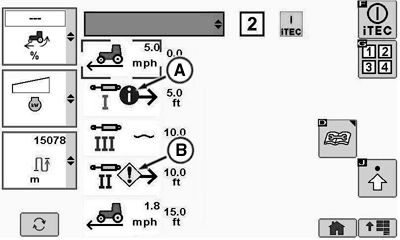

Korlátozott funkció riasztások

A - Tájékoztató figyelmeztetés — Korlátozott funkció

B - Szerviz riasztás — Korlátozott funkció

B - Szerviz riasztás, korlátozott funkció - A funkció végrehajtása nem történik meg végrehajtás módban, és bizonyos körülmények a funkció szerviz riasztására utalhatnak. (Pl.: TLT kapcsoló hiba).

Korlátozott funkció	Javítás Módja
Differenciálzár	A jármű sebessége a differenciálzár kikapcsolási határérték felett van.
TLT	A kapcsoló nincs bekapcsolt állásban.
Járműsebesség	A jobb oldali irányváltó kar (ha fel lett szerelve) hátramenetben áll
	Aktuális beállított sebesség < 0,8 km/h
	A Hajtómű nem AUTO módban van
Hátsó hárompont-emelő	Hátsó hárompont-emelő reteszelve
Mellső hárompont-emelő	Első hárompont-emelő reteszelve
	Első hárompont-emelő nincs első hárompont-emelés módban
SCV	SCV zárolva
FieldCruise (fordulattartás)™	FieldCruise™ a Hozzáférés kezelő által zárolva

Ebben a fejezetben az iTEC™ Állapot oldal címszó alatt található további tájékoztatást arról, hogy miért jelenhet meg egy információs szintű vagy szerviz figyelmeztetés.
