Az üzemanyagszűrők cseréje

RXA0109394-UN-16AUG10

RXA0109427-UN-16AUG10

RXA0109456-UN-17AUG10

Az üzemanyagszűrő eltávolítása—9,0 l motor

RXA0111251-UN-14OCT10

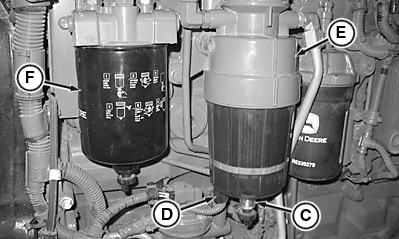

Az üzemanyagszűrő eltávolítása—6,8 l motor

A - Motorháztető oldása

B - Retesz gombok

C - Leeresztőszelep

D - A víz az üzemanyagban (WIF) érzékelő csatlakozója

E - Elsődleges szűrő

F - Finomszűrő

VIGYÁZAT: Mindig állítsa le a motort és vegye ki az indítókulcsot, mielőtt az üzemanyagszűrők karbantartásához kezdene.

Bizonyos körülmények között ezt a munkát gyakrabban el kell végezni.

1. Húzza meg a motorháztető kioldót (A), és emelje fel a motorháztetőt.

2. Nyomja be a reteszgombokat (B) a jobb hátsó oldalburkolat levételéhez.

3. Húzza a burkolat tetejét kifelé és emelje fel a vázon lévő tartókról.

4. Tisztítsa meg a szűrőt és a környékét.

   MEGJEGYZÉS: A víz leeresztésekor és a szűrő leszerelésekor kifolyó üzemanyagot fogja fel egy edényben.

5. Vegye le a víz az üzemanyagban (WIF) érzékelő csatlakozóját (D).

6. Nyissa ki a leeresztő szelepet (C) és eressze le az üzemanyagot.

7. Vegye ki az üzemanyag előszűrőt (E) és a finomszűrőt (F), majd helyezze megfelelő hulladéktároló edénybe.

   FONTOS: NE töltse fel üzemanyaggal előre egyik üzemanyagszűrőt sem.

8. Kenje meg az üzemanyag előszűrő tömítését üzemanyaggal, és szerelje vissza a szűrőt a szűrőházra. Amikor a tömítés érinti a szűrőt, húzzon rajta további 3/4 fordulatot.

9. Kenje meg a főszűrő vízleválasztójának tömítését üzemanyaggal, majd szerelje be a szűrőházba. Húzzon a szűrőn további 3/4 fordulatot, amikor a tömítés érinti a szűrőházat.

10. Kenje meg az üzemanyag biztonsági szűrő tömítését üzemanyaggal, és szerelje fel a szűrőt az alapra. Amikor a tömítés érinti a szűrőt, húzzon rajta további 3/4 fordulatot.

11. Kösse vissza a víz az üzemanyagban (WIF) érzékelő csatlakozóját.

12. FONTOS: A motor beindítása előtt a gyújtást 3 percre rá kell adni, hogy az üzemanyagszűrőknek legyen idejük feltöltődni. Az üzemanyagrendszer önmagát légteleníti.

    Ne próbálja beindítania motort 3 percig, mert légdugó kerülhet az üzemanyag-ellátó rendszerbe.

    A motor beindítása előtt adja rá a gyújtást 3 percre, hogy a tápszivattyú feltöltse az üzemanyagszűrőket.

13. Fordítsa el a gyújtáskulcsot INDÍTÓZÁS állásba és járassa a motort a maximális fordulaton 2 percig.
