A légbeszívó rendszer vizsgálata - 9,0 l motor

1.
   RXA0109394-UN-16AUG10


   RXA0109396-UN-16AUG10


   RXA0109493-UN-17AUG10

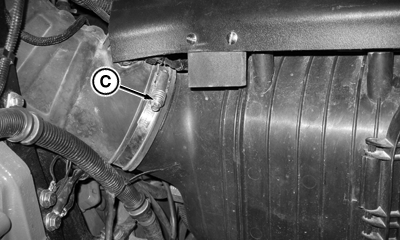

   Légszűrő utáni tömlőbilincs (motor bal oldala)

   A - Motorháztető oldása

   B - Retesz gombok

   C - Légszűrő utáni bilincs

   Húzza meg a motorháztető kioldót (A), és emelje fel a motorháztetőt.

---




2. Nyomja be a reteszgombokat (B) a bal hátsó oldalburkolat levételéhez.

3. Távolítsa el az akkumulátortér fedelét.

4. Húzza meg a tömlőbilincset (C) a légszűrő után.

5.
   RXA0117758-UN-09JUN11

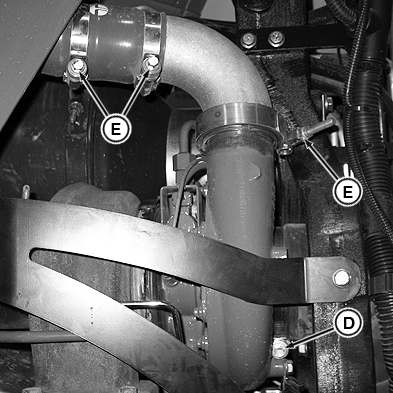

   A turbófeltöltő előtti és utáni tömlőbilincsek (motor bal oldala)


   RXA0117759-UN-09JUN11

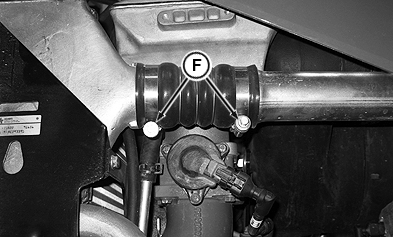

   A köztes hűtő előtti tömlőbilincsek (motor bal oldala)


   RXA0117763-UN-09JUN11

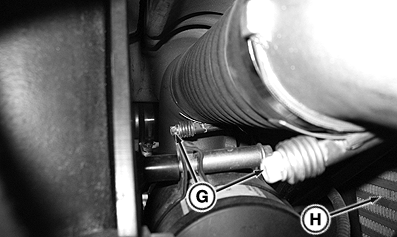

   A köztes hűtő utáni tömlőbilincsek (motor jobb oldala)

   D - A turbófeltöltő előtti bilincs

   E - A turbófeltöltő utáni bilincsek

   F - A közteshűtő előtti bilincsek

   G - A közteshűtő utáni bilincsek

   H - Levegő visszahűtő

   Húzza meg az első turbófeltöltő előtti (D) és utáni (E) tömlőbilincseket.

---




6. Húzza meg a közteshűtő (H) előtti (F) és utáni (G) tömlőbilincseket.

   Tétel	Mérés	Specifikáció
   A turbófeltöltő előtti bilincs (D)	Meghúzási nyomaték	20 Nm (178 lb-in.)

   Tétel	Mérés	Specifikáció
   Minden egyéb bilincs (C, E, F, G)	Meghúzási nyomaték	10 Nm (88 lb-in.)
