A légbeszívó rendszer vizsgálata - 6,8 l motor

1.
   RXA0109394-UN-16AUG10


   RXA0109396-UN-16AUG10


   RXA0109493-UN-17AUG10

   Légszűrő utáni tömlőbilincs (motor bal oldala)

   A - Motorháztető oldása

   B - Retesz gombok

   C - Légszűrő utáni bilincs

   Húzza meg a motorháztető kioldót (A), és emelje fel a motorháztetőt.

---




2. Nyomja be a reteszgombokat (B) a bal hátsó oldalburkolat levételéhez.

3. Távolítsa el az akkumulátortér fedelét.

4. Húzza meg a tömlőbilincset (C) a légszűrő után.

5.

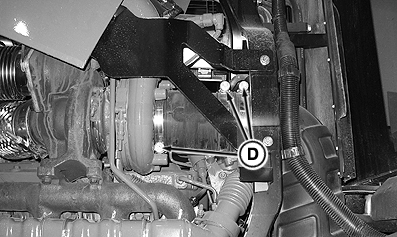

   RXA0117765-UN-09JUN11

   Turbófeltöltő utáni tömlőbilincsek (motor bal oldala)

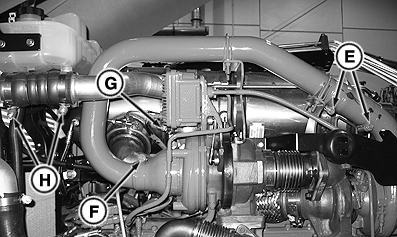

   RXA0117767-UN-09JUN11

   A turbófeltöltők előtti és utáni tömlőbilincsek (motor bal oldala)

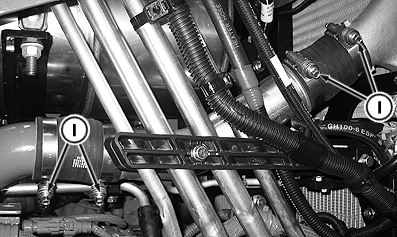

   RXA0117773-UN-09JUN11

   A köztes hűtő utáni tömlőbilincsek (motor jobb oldala)

   D - Az első turbófeltöltő előtti bilincsek

   E - Az első turbófeltöltő utáni bilincsek

   F - A második turbófeltöltő előtti bilincs

   G - A második turbófeltöltő utáni bilincs

   H - A közteshűtő előtti bilincsek

   I - A közteshűtő utáni bilincsek

   Húzza meg az első turbófeltöltő előtti (D) és utáni (E) tömlőbilincseket.

---




6. Húzza meg a második turbófeltöltő előtti (F) és utáni (G) tömlőbilincseket.

7. Húzza meg a tömlőbilincseket (H) a közteshűtő előtt és után (I).

   Tétel	Mérés	Specifikáció
   A második turbófeltöltő utáni bilincs (G)	Meghúzási nyomaték	20 Nm (178 lb-in.)

   Tétel	Mérés	Specifikáció
   Minden egyéb bilincs (C, D, E, F, H, I)	Meghúzási nyomaték	10 Nm (88 lb-in.)
