Hűtőrendszer leeresztése, öblítése és újratöltése - 6,8 l motor

FONTOS: A termosztátokat, termosztát tömítést, és a légtelenítő tartály sapkáját a rendszer átöblítésekor mindig ki kell cserélni.

Az ELSŐ csereperiódus 6 év vagy 6000 üzemóra, amennyiben a hűtőrendszer csak John Deere Cool-GARD II hűtőfolyadékkal kerül feltöltésre és a hűtőfolyadék a javasolt csereperiódusoknál ellenőrzésre kerül. Az első karbantartás után a RENDSZERES csereperiódus (2 év vagy 2000 üzemóra) 6 évre vagy 6000 üzemórára növelhető a felhasznált hűtőfolyadéktól függően és amennyiben a hűtőfolyadékot az előírt időközönként ellenőrizték. A jelen kézikönyv Üzemanyagok, kenőanyagok és hűtőfolyadék fejezetének “Dízelmotor hűtőfolyadék csereperiódusok” szakasza szerint járjon el.

MEGJEGYZÉS: A hűtőrendszer karbantartása esetén naponta ellenőrizze a hűtőfolyadék szintjét a következő három üzemeltetési napon. A hűtőfolyadék szintje akkor ellenőrizhető a leghatékonyabban, amikor a traktor hideg. Ha hűtőfolyadék szintje alacsony, töltse fel a légtelenítő tartályt a rajta lévő jelig.

VIGYÁZAT: A nyomás alatti hűtőrendszerből kifröccsenő hűtőfolyadék súlyos sérüléseket okozhat.

Állítsa le a motort. Csak akkor távolítsa el a hűtősapkát, ha annyira lehűlt, hogy csupasz kézzel is meg tudja fogni. Lassan csavarja a sapkát az első ütközésig, hogy a nyomás megszűnjön.

  1. Parkolja le a traktort, vegye le a gyújtást, és várja meg, amíg a hűtő lehűl.

  2. Nyissa fel a motorháztetőt, és szerelje le az első és a hátsó oldalburkolatot, a bal és a jobb oldalon is.

  3. TS281
    TS281-UN-23AUG88

    RXA0110623
    RXA0110623-UN-02SEP10

    Fordítsa a kulcsot az indító állásba.

    RXA0110621
    RXA0110621-UN-02SEP10

    Az ábrán a normál HVAC látható

    RXA0111177
    RXA0111177-UN-09FEB11

    Távolítsa el a légtelenítő sapkát

    A - Gyújtás

    B - Hőmérséklet-szabályozó gomb

    C - Légtelenítő sapka

    Fordítsa a gyújtáskapcsolót Run (motor jár) (A) állásba, majd forgassa a hőmérséklet szabályozó gombot (B) a legmelegebb helyzetbe.

    MEGJEGYZÉS: A leeresztés, átöblítés és feltöltés alatt végig hagyja a hőmérséklet szabályozó gombot a legmagasabb állásban, hogy a folyadékok mindenképpen kifolyjanak a fűtő/légkondicionáló egységből. Ha a hőmérséklet szabályozó gomb nincs a legmagasabb állásban, vagy a gyújtáskapcsoló nincs Run (motor jár) állásban, a rendszer nem ürül le teljesen.

    A tisztító folyadékokkal kapcsolatos tanácsokért forduljon a John Deere szervizhez.


  4. Vegye le a légtelenítő tartály sapkáját (C).

  5. Nyissa ki a hűtő leeresztő szelepét (A), és eressze le a hűtőfolyadékot a leeresztő teknőbe.

    TS281
    TS281-UN-23AUG88

    Biztonság—A folyadékok nyomás alatti kilövellése

    RXA0111175
    RXA0111175-UN-21DEC10

    Nyissa ki a hűtő leeresztő szelepét

    RXA0112681
    RXA0112681-UN-15DEC10

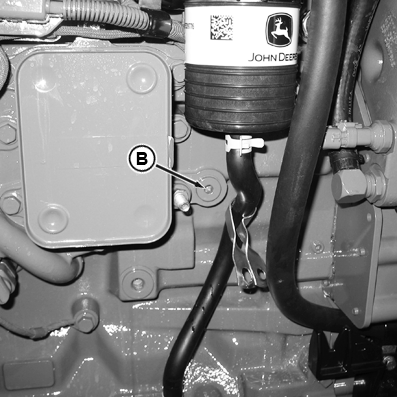

    Motor leeresztő szelep—6,8 l (a motor bal oldala látható)

    A - Hűtőleeresztő szelep

    B - Motor leeresztő csap


  6. Nyissa ki a motor leeresztő szelepet (B), és eressze le a hűtőfolyadékot a leeresztő teknőbe.

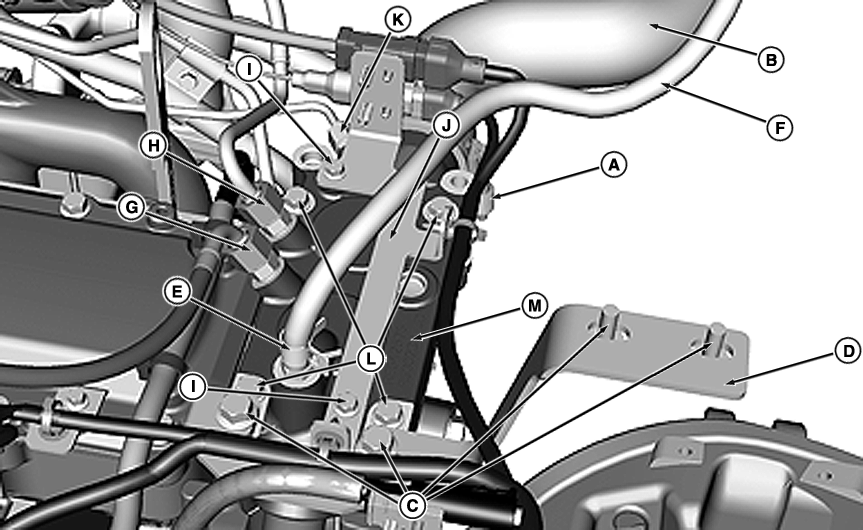

  7. RXA0117785
    RXA0117785-UN-09JUN11

    6,8 l

    A - Tömlőbilincs

    B - Hűtőtömlő

    C - Csavarok

    D - Tartó

    E - Tömlőbilincs

    F - Hűtőtömlő

    G - Vezeték a Venturi szelephez

    H - Vezeték a turbófeltöltő működtető elemhez

    I - Fejes csavar

    J - Tartó

    K - Vezeték az EGR-hez

    L - Csavarok

    M - Ház

    Szerelje le a csőbilincset (A) és húzza le a hűtőcsövet (B) a termosztát-házról (M).


  8. Szerelje le a fejescsavarokat (C) és a támasztókonzolt (D).

  9. Szerelje le a csőbilincset (E) és a hűtőcsövet (F).

    MEGJEGYZÉS: Lehetséges, hogy le kell szerelni a hűtőtömlő (F) alatti csatlakozóidomot, hogy hozzáférhessen a termosztát-házhoz (M) tartozó többi alkatrészhez.

  10. Szerelje le a Venturi vezetéket (G), a turbófeltöltő működtető vezetékét (H) és az EGR vezetékét (K).

  11. Távolítsa el a csavarokat (I) és a tartókonzolt (J).

  12. Szerelje ki a fejescsavarokat (L) és emelje ki a termosztát házat (M).

  13. Szerelje ki a régi termosztátokat (A) és a tömítéseket (B), majd tisztítsa meg a tömítési területet.

    RXA0122440
    RXA0122440-UN-05DEC11

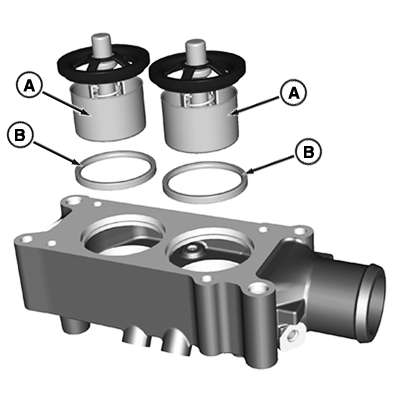

    6,8 l termosztátok

    A - Termosztátok

    B - Tömítések

    MEGJEGYZÉS: A leeresztés, feltöltés és öblítés alatt a hűtőrendszerben ne legyen beszerelve termosztát.


  14. Szereljen be új tömítést és házat Húzza meg a csavarokat az előírt nyomatékkal.

    TételMérésSpecifikáció
    Termosztátház csavarokMeghúzási nyomaték48 Nm (35 lb-ft)

  15. Helyezze vissza az előzőleg leszerelt házat, tartókat és fejescsavarokat.

  16. Zárja el a motor leeresztő csapot és a hűtőleeresztő szelepet.

  17. A használt hűtőfolyadékot a helyi rendeleteknek és előírásoknak megfelelően kezelje.

  18. MEGJEGYZÉS: A tisztító folyadékokkal kapcsolatos tanácsokért forduljon a John Deere szervizhez.

    Töltse fel a magas nyomású hűtőrendszert a légtelenítő tartály felől hűtőrendszer tisztító folyadékkal.

  19. Helyezze vissza a légtelenítő tartály sapkáját, és zárja le a motorháztetőt.

    FONTOS: Ügyeljen rá, hogy az oldalburkolatok a helyükön legyenek, és a motorháztető le legyen zárva, mielőtt beindítaná a motort.

  20. Indítsa be a motort, és járassa legalább 1500 ford/perc, 15 percig.

  21. Állítsa le a motort, és hagyja lehűlni a tisztítófolyadékot.

  22. Ügyeljen rá, hogy a hőmérséklet állító gomb a legmelegebb állásban legyen, majd fordítsa az indítókulcsot Run helyzetbe.

  23. Nyissa fel a motorháztetőt, vegye le a légtelenítő tartály sapkáját, helyezze a gyűjtőedényt a helyére és nyissa ki a hűtő és a motor leeresztő csapjait.

    VIGYÁZAT:

    TS281
    TS281-UN-23AUG88

    A nyomás alatti hűtőrendszerből kifröccsenő hűtőfolyadék súlyos sérüléseket okozhat.

    Csak akkor távolítsa el a hűtősapkát, ha annyira lehűlt, hogy csupasz kézzel is meg tudja fogni. Lassan csavarja a sapkát az első ütközésig, hogy a nyomás megszűnjön.


  24. Hagyja teljesen kiürülni a hűtőrendszert.

  25. Zárja el a motor leeresztő csapot és a hűtőleeresztő szelepet.

  26. A használt tisztító folyadékot a helyi rendeleteknek és előírásoknak megfelelően kezelje.

  27. Töltse fel a magas nyomású hűtőrendszert a légtelenítő tartály felől tiszta vízzel.

  28. Helyezze vissza a légtelenítő tartály sapkáját, és zárja le a motorháztetőt.

  29. Indítsa be a motort, és járassa legalább 1500 ford/perc fordulatszámon, 15 percig.

  30. Állítsa le a motort és hagyja lehűlni a vizet.

  31. Ügyeljen rá, hogy a hőmérséklet állító gomb a legmelegebb állásban legyen, majd fordítsa az indítókulcsot Run helyzetbe.

  32. Nyissa fel a motorháztetőt, vegye le a légtelenítő tartály sapkáját, helyezze a gyűjtőedényt a helyére és nyissa ki a hűtő és a motor leeresztő csapjait.

    VIGYÁZAT: A nyomás alatti hűtőrendszerből kifröccsenő hűtőfolyadék súlyos sérüléseket okozhat.

    Csak akkor távolítsa el a hűtősapkát, ha annyira lehűlt, hogy csupasz kézzel is meg tudja fogni. Lassan csavarja a sapkát az első ütközésig, hogy a nyomás megszűnjön.

  33. Engedje teljesen kiürülni a hűtőt.

  34. Szerelje le a csőbilincset, a csöveket, a fejescsavarokat, a termosztát-házat és a tömítést.

  35. Vizsgálja meg a tömítési terület tisztaságát.

  36. Vigyen fel vékony réteg RTV szilikon tömítőanyagot egy új tömítésre.

  37. Helyezzen be új termosztátokat, új tömítést, és szerelje vissza a házat. Húzza meg a csavarokat az előírt nyomatékkal.

    TételMérésSpecifikáció
    Termosztátház csavarokMeghúzási nyomaték48 Nm (35 lb-ft)

  38. Helyezze vissza az előzőleg leszerelt házat, bilincseket, fejescsavarokat és tartókat.

  39. Zárja el a motor leeresztő csapot és a hűtőleeresztő szelepet.

  40. A leeresztett vizet a helyi rendeleteknek és előírásoknak megfelelően kezelje.

  41. Töltse fel a magas nyomású hűtőrendszert a légtelenítő tartály felől új hűtőfolyadékkal. Ügyeljen rá, hogy a hőmérséklet állító gomb a legmelegebb állásban legyen, majd fordítsa az indítókulcsot Run helyzetbe.

    FONTOS: Ügyeljen arra, hogy a motor beindítása előtt az oldalburkolat fel legyen szerelve és a motorháztető le legyen csukva.

  42. Csukja le a motorháztetőt, indítsa be a motort és járassa 15 percig legalább 1500 ford/perc fordulatszámon.

    MEGJEGYZÉS: Hűtőfolyadék szivároghat a légtelenítő tartály túlfolyó szelepénél, ahogy a levegő távozik a hűtőrendszerből.

    A traktor üzemeltetése közben, vagy a következő néhány indításnál a hűtőfolyadék szintje változhat.

    Erősen ajánlott ellenőrizni a hűtőrendszer esetleges szivárgásait leeresztés, öblítés és újratöltés után, a traktor teljesítményének biztosítása érdekében. Az eljárásról és a megfelelő szerszámokról kérjen tájékoztatást a John Deere márkaszerviztől.

  43. A következő néhány órában/éjszaka figyelje a hűtőfolyadék szintjét. Szükség esetén töltsön utána a légtelenítő tartálynál.

ZE59858,00007F3-35-20111205
