A hajtómű leírása és a kezelőszervei

RXA0112141-UN-07JAN11

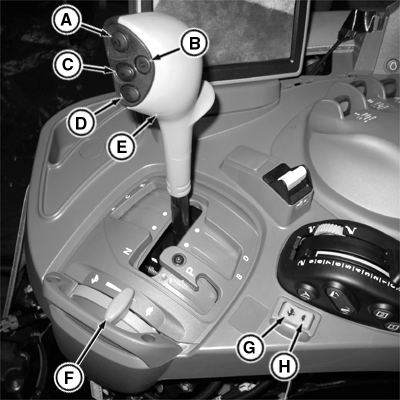

Az ábrán AutoQuad™ PLUS látható (A PowrQuad™ PLUS ezzel megegyező)

RXA0112240-UN-07JAN11

Baloldali irányváltó

A - Kézi kuplungoldó gomb

B - Engedélyezés/visszaállás kapcsoló (csak AutoQuad™ PLUS esetén)

C - Váltás felfele gomb (Csoportváltó kar)

D - Váltás lefele gomb (Csoportváltó kar)

E - Csoportváltó kar

F - Gázkar

G - Váltás felfele gomb (Konzol)

H - Váltás lefele gomb (Konzol)

I - Baloldali irányváltó kar

A PowrQuad™ PLUS hajtóművön 16 előre- és 16 hátrameneti sebességfokozat van. A baloldali irányváltó (I) teljesen modulált váltást biztosít az előre és a hátramenet között. A csoportváltó karral (E) négy, teljesen szinkronizált tartomány kapcsolható, menet közben is. Négy terhelés alatt kapcsolható fokozat kapcsolható manuálisan, a csoportváltó karon lévő felfele (C) és lefele (D) váltó gombok, illetve a konzolon lévő felfele (G) és lefele (H) váltó gombok használatával.

Az AutoQuad™ PLUS hajtómű 20 előre- és 20 hátrameneti sebességfokozatot biztosít. A baloldali irányváltó (I) teljesen modulált váltást biztosít az előre és a hátramenet között. A csoportváltó karral (E) öt, teljesen szinkronizált tartomány kapcsolható, menet közben is. Négy terhelés alatt kapcsolható fokozat kapcsolható manuálisan, a csoportváltó karon lévő felfele (C) és lefele (D) váltó gombok, illetve a konzolon lévő felfele (G) és lefele (H) váltó gombok használatával. Automatikus sebességváltásra is van mód, az automata váltást engedélyező/letiltó gombbal (B). AUTO módban a rendszer a motorfordulatot és a gáz állását érzékeli. Ez lehetővé teszi az automatikus sebességváltást a kiválasztott tartományon belül.

Mind a PowrQuad™ PLUS, mind az AutoQuad™ PLUS hajtóművek képesek a fokozat illesztésre és a gyorskapcsolásra.

• Fokozat illesztés: A kuplungpedált vagy a kézi kuplungkioldó gombot (A) tartományváltás közben benyomva a sebességváltó automatikusan kapcsolja a megfelelő sebességfokozatot. A kapcsolt sebességfokozat illeszkedik a jármű tényleges haladási sebességéhez.

• Gyors kapcsolás: Nyomja le gyorsan a tartományváltó karon lévő váltógombot és ugorjon át fokozatokat. Ezáltal a tartományon belül 1-es fokozatból 4-esbe vagy 4-esből 1-esbe tud közvetlenül kapcsolni.
