Az elsődleges és a másodlagos motorlégszűrők cseréje

RXA0109361-UN-16AUG10

RXA0109363-UN-16AUG10

RXA0109370-UN-16AUG10

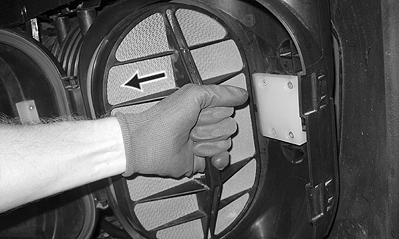

Húzza meg a kart a levegő főszűrő kiszereléséhez

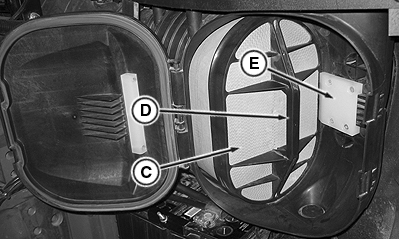

A - Burkolat

B - Zárak

C - Elsődleges levegőszűrő

D - Kar

E - Tartó

A szervizidőköz az üzemi körülményektől függően változó lehet. Minden második főszűrő cseréjekor cserélje le a biztonsági szűrőt is.

Cserélje ki a motor levegő előszűrőjét, ha a diagnosztikai hibakód AKTÍV marad.

1. Távolítsa el az akkumulátortér fedelét.

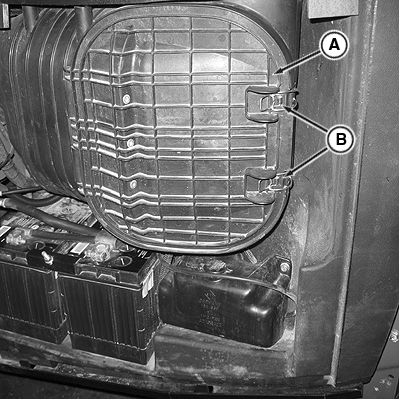

2. Oldja ki a két bilincset (B) és nyissa ki a szűrőfedelet (A).

3. A levegő előszűrő rögzítőből (E) történő kioldásához húzza a kart (D) a traktor eleje felé.

   FONTOS: Az előszűrő (C) beszerelésekor ügyeljen arra, hogy a szűrő megfelelően felfeküdjön a rögzítő (E) mögött.

4. A levegő főszűrő (C) kiemeléséhez húzza meg a fogantyút (D).

5. FONTOS: Ne próbálja meg a szűrőket tisztítani.

   Minden második főszűrő cseréjekor cserélje le a biztonsági szűrőt is.

   Helyezze be azonnal az új biztonsági szűrőt, hogy megakadályozza a por bejutását a levegőszívó rendszerbe.

   Tisztítsa ki a szennyeződéseket a szűrőház belsejéből és a fedélből.

6. FONTOS: Ne próbálja meg a szűrőket tisztítani.

   Minden második főszűrő cseréjekor cserélje le a biztonsági szűrőt is.

   Helyezze be azonnal az új biztonsági szűrőt, hogy megakadályozza a por bejutását a levegőszívó rendszerbe.


   RXA0109372-UN-16AUG10


   RXA0109374-UN-16AUG10


   RXA0109376-UN-16AUG10

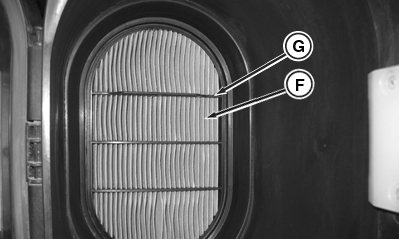

   F - Finomszűrő

   G - Kar

   H - Fül

   I - Nyílás

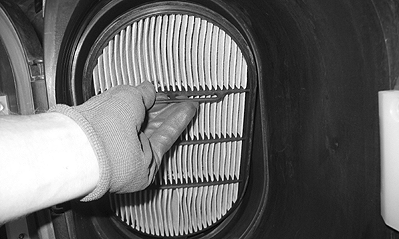

   Húzza meg a fogantyút (G) és először a biztonsági szűrő (F) felső részét csúsztassa ki.

---

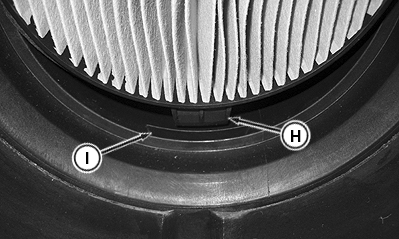

7. A finomszűrő (F) szereléséhez helyezze a fület (H) a horonyba (I).

8. Határozottan nyomja meg a finomszűrő peremét, hogy a finomszűrő megfelelően felfeküdjön a szűrőházra.

FONTOS: A főszűrő és a biztonsági szűrő helytelen beszerelésével kárt okozhat a motorban.
