Fülke cirkulációs légszűrő cseréje

VIGYÁZAT: A fülke levegőszűrőit nem arra tervezték, hogy a káros vegyi anyagokat kiszűrje. Mezőgazdasági vegyszerek használata esetén tartsa be a munkaeszköz kezelési utasításában szereplő, és az alkalmazott vegyszer gyártója által előírt utasításokat.

MEGJEGYZÉS: A periódus az üzemi körülményektől függően változhat

RXA0099070
RXA0099070-UN-18SEP08

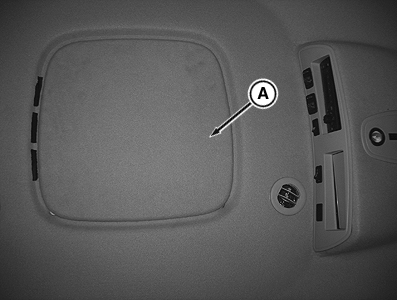

Vegye le a tetőkárpitot

RXA0100957
RXA0100957-UN-17MAR09

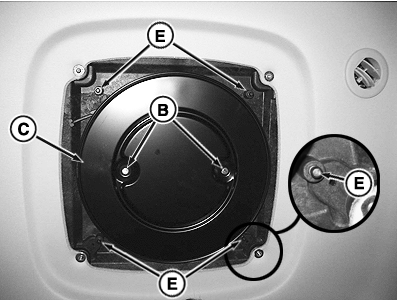

A burkolat leszerelése

RXA0100959
RXA0100959-UN-17MAR09

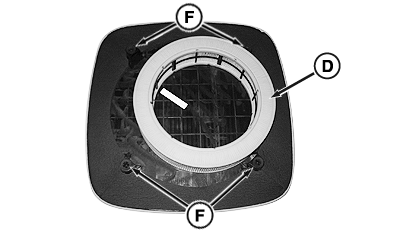

Vegye ki a szűrőt

A - Kárpit burkolat

B - Rögzítőelemek

C - Burkolat

D - Szűrő

E - Gömbcsapszeg

F - Lakatanya

  1. Vegye le a fülke tetőkárpit burkolatot (A) a külső széleit megfogva és lefelé húzva.

    MEGJEGYZÉS: Amikor eltávolítja a rögzítőket (B), tartsa meg a burkolatot (C) a helyén az egyik kezével.

  2. Vegye ki a rögzítőket, hogy leengedhesse a burkolatot.

    MEGJEGYZÉS: Egy tiszta ruhával törölje le a szűrő fedelének külső és belső oldalát, mielőtt behelyezné az új szűrőt.

  3. Vegye ki és vizsgálja meg a szűrőt.

  4. Évente cserélje ki a szűrőt (D), vagy akkor ha eltömődött vagy megsérült.

  5. Szerelje vissza a burkolatot (C).

  6. A burkolat visszaszereléséhez vezesse rá a gömbcsapszegeket (E) a lakatanyáikra (F), majd nyomja meg azt felfelé.

ZE59858,000082A-35-20111205
