A hűtők és a légkondicionáló kondenzátor tisztítása

1. Állítsa le a motort, vegye ki a kulcsot.

2. Tisztítsa meg a mellső és az oldalsó szűrőrácsokat kefével.

3. Húzza meg a motorháztető kioldót (A), és emelje fel a motorháztetőt.


   RXA0109394-UN-16AUG10


   RXA0109396-UN-16AUG10


   RXA0109425-UN-08OCT10

   A - Motorháztető oldása

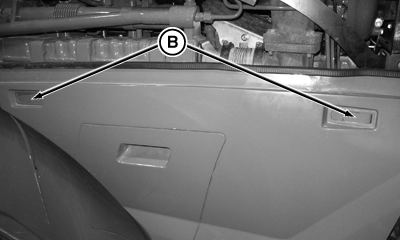

   B - Bal hátsó reteszgombok

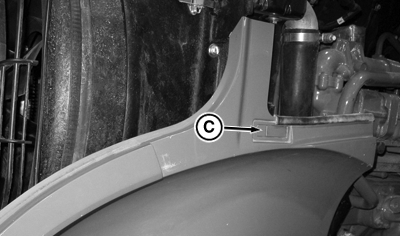

   C - Bal mellső reteszgomb

---




4. Nyomja be a reteszgombot (B) a bal hátsó oldalburkolat levételéhez.

5. Nyomja be a reteszgombot (C) a bal mellső oldalburkolat levételéhez.

6.
   RXA0111192-UN-14OCT10


   RXA0111194-UN-14OCT10

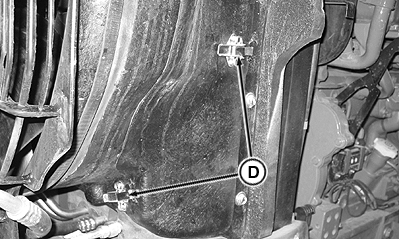

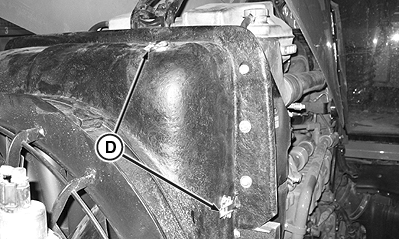

   D - Radiátorburkolat csatok

   Oldja a radiátorburkolat csatjait (D) és vegye le a burkolatot.

---




7.
   RXA0111196-UN-14OCT10


   RXA0111198-UN-14OCT10

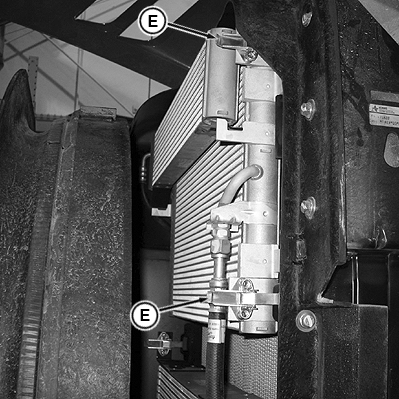

   E - Klíma kondenzátor reteszek

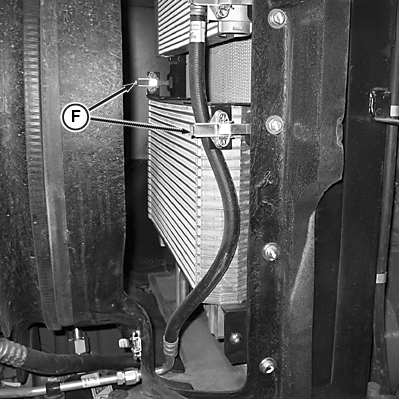

   F - Hidraulikaolaj-hűtő csatok

   Oldja a csatokat (E) a klímakondenzátor bal oldalán, majd fordítsa ki azokat előre és balra.

---




8. Oldja a csatokat (F) a hidraulikaolaj-hűtő bal és jobb oldalán, majd fordítsa az egységet előre és le.

9. Sűrített levegő vagy víz használatával tisztítsa ki a klímakondenzátort, a hidraulikaolaj-hűtőt, a levegő visszahűtőt és a hűtőfolyadék radiátort. Egyenesítse ki a meghajlott lamellákat.

10. Helyezze vissza és rögzítse az elemeket, a burkolatokat és a motorháztetőt.
