A ventilátorszíj-feszítő ellenőrzése

RXA0109394-UN-16AUG10

Motorháztető oldása

RXA0109517-UN-19AUG10

Burkolat

RXA0118657-UN-25JUL11

A - Motorháztető oldása

B - Csavarok

C - 1/2 in. hajtószár

D - Szíjfeszítő

MEGJEGYZÉS: A ventilátorhajtó szíj automatikus szíjfeszítővel van ellátva, ami nem igényel beállítást.

1. Húzza meg a motorháztető kioldót (A), és emelje fel a motorháztetőt.

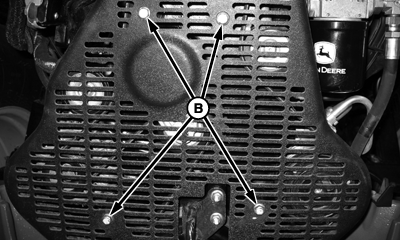

2. Távolítsa el a csavarokat (B) és a szíj burkolatát.

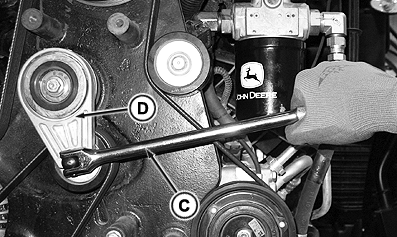

3. Szüntesse meg a szíj előfeszítését egy 1/2 in. méretű racsnis kulcs vagy hajtószár (c) használatával a szíjfeszítőn (D).

4. Vegye le a szíjat a generátor szíjtárcsájáról.

5. Szüntesse meg a szíjfeszítő (C) előfeszítését és vegye el a hajtószárat.

6.
   RXA0118658-UN-19JUL11


   RXA0118659-UN-19JUL11


   RXA0111135-UN-07OCT10

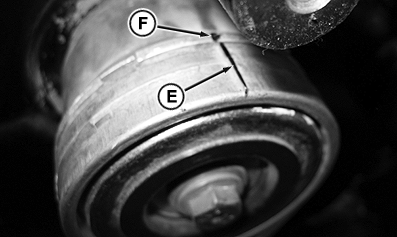

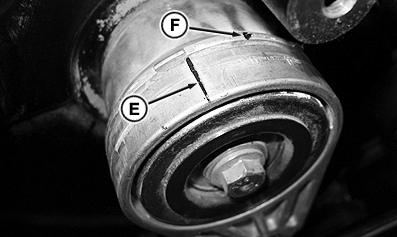

   E - Jel a feszítőkaron

   F - Jel a tartóbakon

   Mérjen le 21 mm-t (13/16 in.) az (E) jeltől, és tegyen egy jelet (F) a tartóbakra.

---




7. A nyomatékkulccsal fordítsa úgy a feszítőkart, hogy a jelek (E és F) egy vonalba kerüljenek. Ha a mért nyomaték nem felel meg az előírásnak, cserélje ki a szíjfeszítő szerkezetet. (kérje a John Deere™ szerviz segítségét).

   Tétel	Mérés	Specifikáció
   Feszítőkar	Meghúzási nyomaték	18—23 Nm (159—204 lb-in.)

8. Szerelje vissza szíjat és az oldalburkolatot.

9. Csukja le a motorháztetőt.
