Hűtőrendszer leeresztése, öblítése és újratöltése - 9,0 l motor

FONTOS: A termosztátokat, termosztát tömítést, és a légtelenítő tartály sapkáját a rendszer átöblítésekor mindig ki kell cserélni.

Az ELSŐ csereperiódus 6 év vagy 6000 üzemóra, amennyiben a hűtőrendszer csak John Deere Cool-GARD II hűtőfolyadékkal kerül feltöltésre és a hűtőfolyadék a javasolt csereperiódusoknál ellenőrzésre kerül. Az első karbantartás után a RENDSZERES csereperiódus (2 év vagy 2000 üzemóra) 6 évre vagy 6000 üzemórára növelhető a felhasznált hűtőfolyadéktól függően és amennyiben a hűtőfolyadékot az előírt időközönként ellenőrizték. A jelen kézikönyv Üzemanyagok, kenőanyagok és hűtőfolyadék fejezetének “Dízelmotor hűtőfolyadék csereperiódusok” szakasza szerint járjon el.

MEGJEGYZÉS: A hűtőrendszer karbantartása esetén naponta ellenőrizze a hűtőfolyadék szintjét a következő három üzemeltetési napon. A hűtőfolyadék szintje akkor ellenőrizhető a leghatékonyabban, amikor a traktor hideg. Ha hűtőfolyadék szintje alacsony, töltse fel a légtelenítő tartályt a rajta lévő jelig.

VIGYÁZAT: A nyomás alatti hűtőrendszerből kifröccsenő hűtőfolyadék súlyos sérüléseket okozhat.

Állítsa le a motort. Csak akkor távolítsa el a hűtősapkát, ha annyira lehűlt, hogy csupasz kézzel is meg tudja fogni. Lassan csavarja a sapkát az első ütközésig, hogy a nyomás megszűnjön.

Parkolja le a traktort, vegye le a gyújtást, és várja meg, amíg a hűtő lehűl.
Nyissa fel a motorháztetőt, és szerelje le az első és a hátsó oldalburkolatot, a bal és a jobb oldalon is.
TS281-UN-23AUG88

RXA0110623-UN-02SEP10

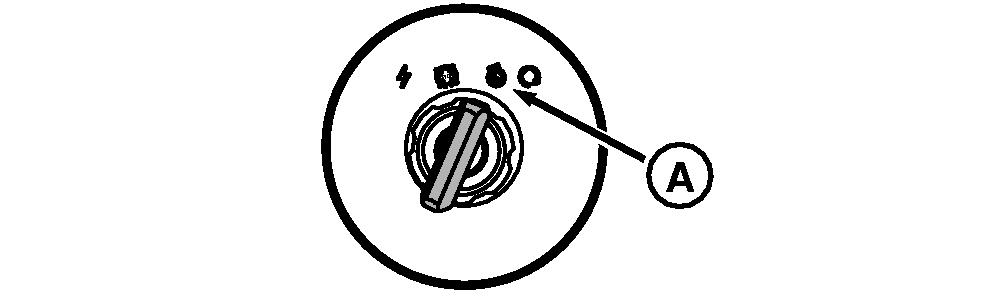

Fordítsa a kulcsot az indító állásba.

RXA0110621-UN-02SEP10

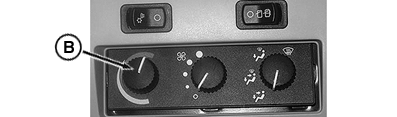

Az ábrán a normál HVAC látható

RXA0111177-UN-09FEB11

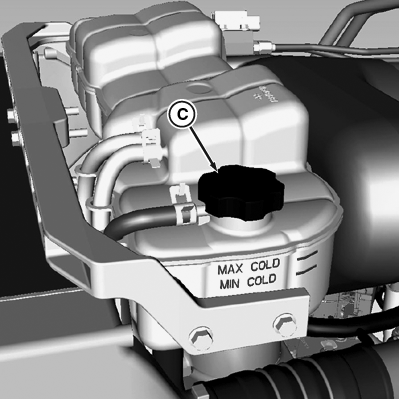

Távolítsa el a légtelenítő sapkát

A - Gyújtás

B - Hőmérséklet-szabályozó gomb

C - Légtelenítő sapka

Fordítsa a gyújtáskapcsolót Run (motor jár) (A) állásba, majd forgassa a hőmérséklet szabályozó gombot (B) a legmelegebb helyzetbe.

MEGJEGYZÉS: A leeresztés, átöblítés és feltöltés alatt végig hagyja a hőmérséklet szabályozó gombot a legmagasabb állásban, hogy a folyadékok mindenképpen kifolyjanak a fűtő/légkondicionáló egységből. Ha a hőmérséklet szabályozó gomb nincs a legmagasabb állásban, vagy a gyújtáskapcsoló nincs Run (motor jár) állásban, a rendszer nem ürül le teljesen.
A tisztító folyadékokkal kapcsolatos tanácsokért forduljon a John Deere szervizhez.

Vegye le a légtelenítő tartály sapkáját (C).
Nyissa ki a hűtő leeresztő szelepét (A), és eressze le a hűtőfolyadékot a leeresztő teknőbe.

TS281-UN-23AUG88

Biztonság—A folyadékok nyomás alatti kilövellése

RXA0111175-UN-21DEC10

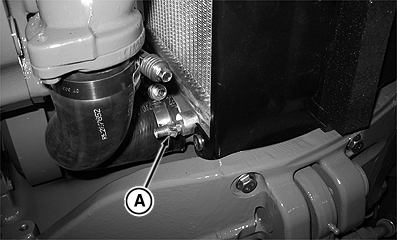

Nyissa ki a hűtő leeresztő szelepét

RXA0111178-UN-14OCT10

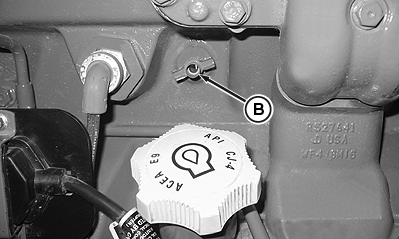

Motor leeresztő szelep—9,0 l (a motor bal oldala látható)

A - Hűtőleeresztő szelep

B - Motor leeresztő csap

Nyissa ki a motor leeresztő szelepet (B), és eressze le a hűtőfolyadékot a leeresztő teknőbe.
Szerelje le a csőbilincset (A) és húzza le a hűtőcsövet (B) a termosztát-házról (F).

RXA0112466-UN-14DEC10

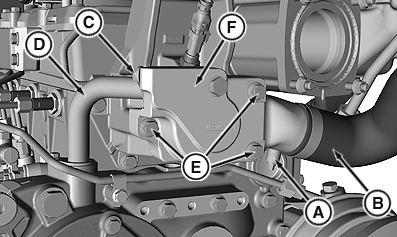

9,0 l látható

RXA0112468-UN-14DEC10

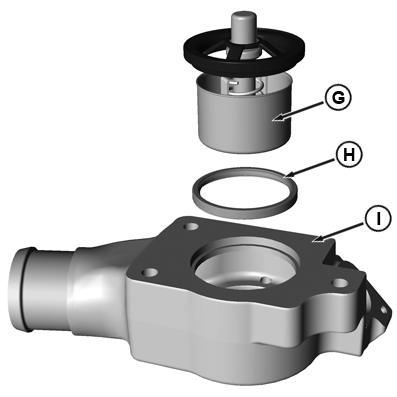

9,0 l termosztát

A - Tömlőbilincs

B - Hűtőtömlő

C - Csavarok

D - Hűtőfolyadék megkerülő cső

E - Csavarok

F - Termosztátház

G - Termosztát

H - Tömítés

I - Termosztátház

Szerelje ki a fejescsavart (C) és a hűtőfolyadék átvezető csövet (D).
Szerelje ki a csavarokat (E) és a termosztát-házat (F).
Vegye ki a régi termosztátot (G) és a tömítést (H) a házból (I), majd tisztítsa meg a tömítés területét.

MEGJEGYZÉS: A leeresztés, feltöltés és öblítés alatt a hűtőrendszerben ne legyen beszerelve termosztát.
Szereljen be új tömítést és házat Húzza meg a csavarokat az előírt nyomatékkal.

Tétel Mérés Specifikáció

Termosztátház csavarok Meghúzási nyomaték 48 Nm (35 lb-ft)
Helyezze vissza az előzőleg leszerelt házat, tartókat és fejescsavarokat.
Zárja el a motor leeresztő csapot és a hűtőleeresztő szelepet.
A használt hűtőfolyadékot a helyi rendeleteknek és előírásoknak megfelelően kezelje.
MEGJEGYZÉS: A tisztító folyadékokkal kapcsolatos tanácsokért forduljon a John Deere szervizhez.

Töltse fel a magas nyomású hűtőrendszert a légtelenítő tartály felől hűtőrendszer tisztító folyadékkal.
Helyezze vissza a légtelenítő tartály sapkáját, és zárja le a motorháztetőt.

FONTOS: Ügyeljen rá, hogy az oldalburkolatok a helyükön legyenek, és a motorháztető le legyen zárva, mielőtt beindítaná a motort.
Indítsa be a motort, és járassa legalább 1500 ford/perc, 15 percig.
Állítsa le a motort, és hagyja lehűlni a tisztítófolyadékot.
Ügyeljen rá, hogy a hőmérséklet állító gomb a legmelegebb állásban legyen, majd fordítsa az indítókulcsot Run helyzetbe.
Nyissa fel a motorháztetőt, vegye le a légtelenítő tartály sapkáját, helyezze a gyűjtőedényt a helyére és nyissa ki a hűtő és a motor leeresztő csapjait.

VIGYÁZAT: A nyomás alatti hűtőrendszerből kifröccsenő hűtőfolyadék súlyos sérüléseket okozhat.
Csak akkor távolítsa el a hűtősapkát, ha annyira lehűlt, hogy csupasz kézzel is meg tudja fogni. Lassan csavarja a sapkát az első ütközésig, hogy a nyomás megszűnjön.

TS281-UN-23AUG88

Hagyja teljesen kiürülni a hűtőrendszert.
Zárja el a motor leeresztő csapot és a hűtőleeresztő szelepet.
A használt tisztító folyadékot a helyi rendeleteknek és előírásoknak megfelelően kezelje.
Töltse fel a magas nyomású hűtőrendszert a légtelenítő tartály felől tiszta vízzel.
Helyezze vissza a légtelenítő tartály sapkáját, és zárja le a motorháztetőt.
Indítsa be a motort, és járassa legalább 1500 ford/perc fordulatszámon, 15 percig.
Állítsa le a motort és hagyja lehűlni a vizet.
Ügyeljen rá, hogy a hőmérséklet állító gomb a legmelegebb állásban legyen, majd fordítsa az indítókulcsot Run helyzetbe.
Nyissa fel a motorháztetőt, vegye le a légtelenítő tartály sapkáját, helyezze a gyűjtőedényt a helyére és nyissa ki a hűtő és a motor leeresztő csapjait.

VIGYÁZAT: A nyomás alatti hűtőrendszerből kifröccsenő hűtőfolyadék súlyos sérüléseket okozhat.
Csak akkor távolítsa el a hűtősapkát, ha annyira lehűlt, hogy csupasz kézzel is meg tudja fogni. Lassan csavarja a sapkát az első ütközésig, hogy a nyomás megszűnjön.
Engedje teljesen kiürülni a hűtőt.
Szerelje le a csőbilincset, a csöveket, a fejescsavarokat, a termosztát-házat és a tömítést.
Vizsgálja meg a tömítési terület tisztaságát.
Vigyen fel vékony réteg RTV szilikon tömítőanyagot egy új tömítésre.
Helyezzen be új termosztátot, új tömítést, és szerelje vissza a házat. Húzza meg a csavarokat az előírt nyomatékkal.

Tétel Mérés Specifikáció

Termosztátház csavarok Meghúzási nyomaték 48 Nm (35 lb-ft)
Helyezze vissza az előzőleg leszerelt házat, bilincseket, fejescsavarokat és tartókat.
Zárja el a motor leeresztő csapot és a hűtőleeresztő szelepet.
A leeresztett vizet a helyi rendeleteknek és előírásoknak megfelelően kezelje.
Töltse fel a magas nyomású hűtőrendszert a légtelenítő tartály felől új hűtőfolyadékkal. Ügyeljen rá, hogy a hőmérséklet állító gomb a legmelegebb állásban legyen, majd fordítsa az indítókulcsot Run helyzetbe.

FONTOS: Ügyeljen arra, hogy a motor beindítása előtt az oldalburkolat fel legyen szerelve és a motorháztető le legyen csukva.
Csukja le a motorháztetőt, indítsa be a motort és járassa 15 percig legalább 1500 ford/perc fordulatszámon.

MEGJEGYZÉS: Hűtőfolyadék szivároghat a légtelenítő tartály túlfolyó szelepénél, ahogy a levegő távozik a hűtőrendszerből.
A traktor üzemeltetése közben, vagy a következő néhány indításnál a hűtőfolyadék szintje változhat.

Erősen ajánlott ellenőrizni a hűtőrendszer esetleges szivárgásait leeresztés, öblítés és újratöltés után, a traktor teljesítményének biztosítása érdekében. Az eljárásról és a megfelelő szerszámokról kérjen tájékoztatást a John Deere márkaszerviztől.
A következő néhány órában/éjszaka figyelje a hűtőfolyadék szintjét. Szükség esetén töltsön utána a légtelenítő tartálynál.
