A hétpólusú csatlakozó használata

RXA0068235-UN-17JAN06

RW21249A-UN-29APR99

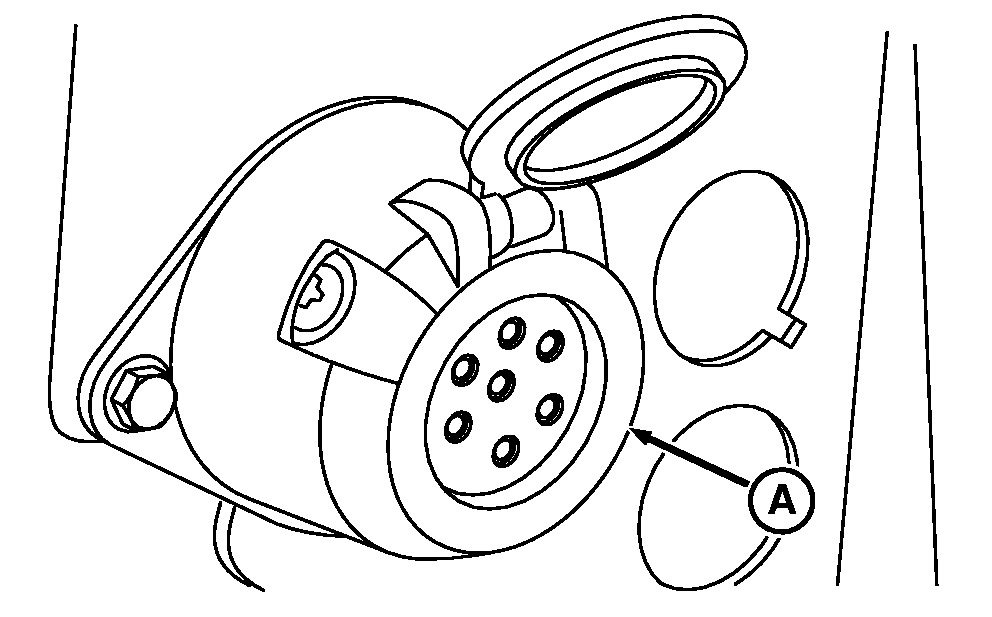

A - Hétpólusú pótkocsi csatlakozó

A csatlakozó aljzat (A) a világítás, az irányjelzők és más, a pótkocsin vagy a munkaeszközön lévő elektromos berendezések csatlakoztatására szolgál. A vontatott munkaeszközökön használjon mindig kiegészítő világítást, ha a munkaeszköz takarja a traktor hátsó jelzéseit, vagy egyéb lámpáit.

Ha további munkaeszköz világításra és kezelőszervekre, például kapcsolókra van szükség, forduljon a John Deere szervizhez. Információt tud adni arra vonatkozóan, hogy a traktor hátulján lévő 7 pólusú csatlakozó aljzat egyik “tartozékok” vezetékébe hogyan kell a világítás kapcsolót bekötni.

MEGJEGYZÉS: A hozzávaló csatlakozó dugót beszerezheti a John Deere kereskedőtől.

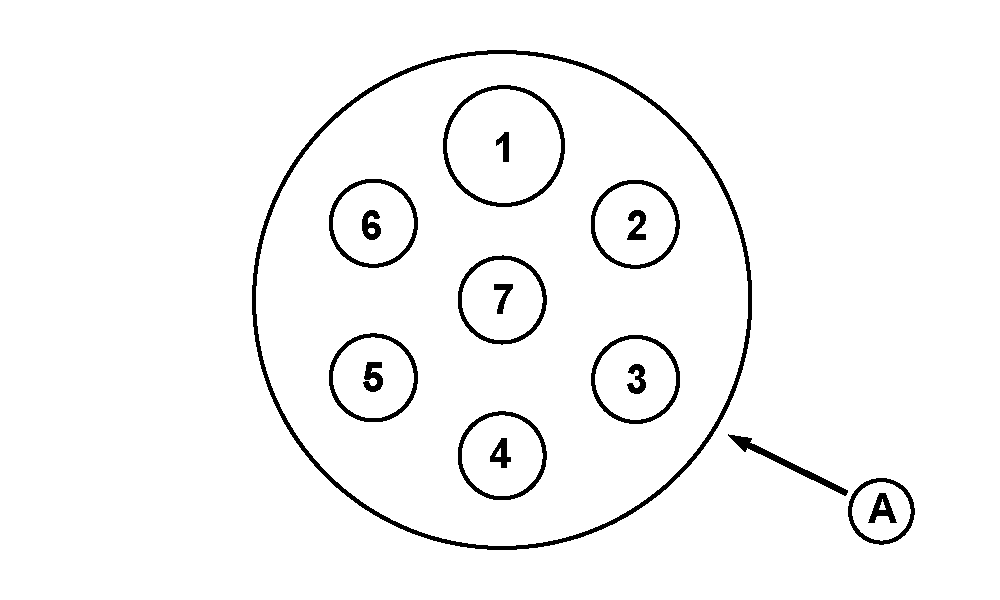

Kapocs száma (B)	Funkció-hátsó csatlakozás	Funkció-első csatlakozás
1	Bal irányjelző lámpák1	Bal irányjelző lámpák1
2	Használaton kívül	Használaton kívül
3	Test	Test
4	Jobb irányjelző lámpák2	Jobb irányjelző lámpák2
5	Jobb oldali hátsó lámpák3	Jobb oldali hátsó lámpák3
6	Féklámpák	Használaton kívül
7	Bal oldali hátsó lámpák4	Bal oldali hátsó lámpák4
