Standard hajtott mellső híd sárvédő beállításai - Deluxe rugalmas sárvédők

A tartók helyzete

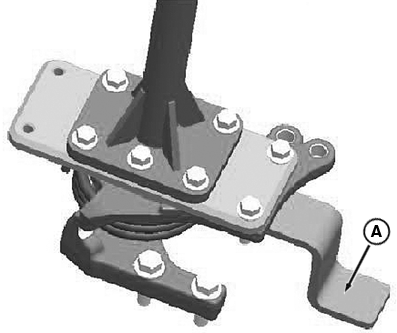

A tartó (A), ami a sárvédő ütközőjéhez ér, cserélhető, ha elkopott.

RXA0112129-UN-14FEB11

A - Tartó

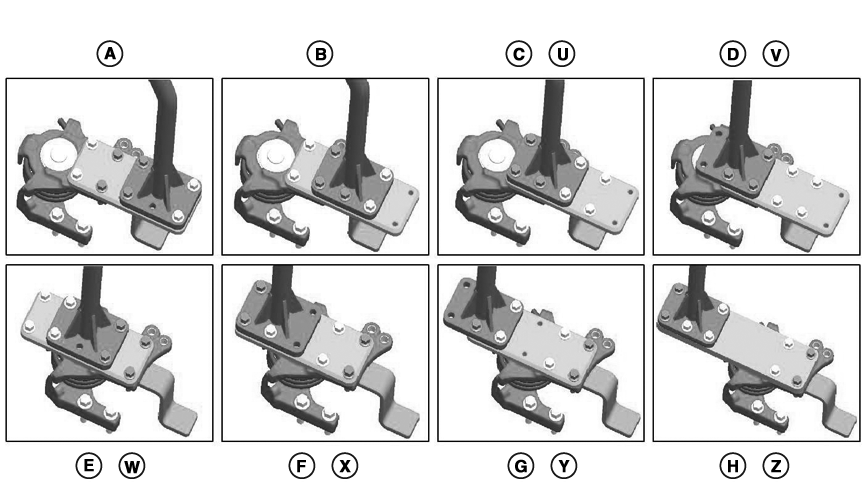

A sárvédő kerékhez vagy motorháztetőhöz érintkezéséből származó sérülések elkerülése érdekében helyezze a sárvédő tartóját és ütközőjét az ajánlott helyzetekbe.

RXA0112131-UN-04APR11

MEGJEGYZÉS: A következő helyzetek csupán ajánlások. A gumiabroncs, a sárvédő mérete és a sárvédő ütközőjének helyzete függvényében a sárvédők további, az alábbiaktól eltérő beállítást igényelhetnek.

Ütköző helyzetek

MEGJEGYZÉS: A következő helyzetek csupán ajánlások. A gumiabroncs, a sárvédő mérete és a sárvédő ütközőjének helyzete függvényében a sárvédők további, az alábbiaktól eltérő beállítást igényelhetnek.

RXA0112135-UN-07JAN11

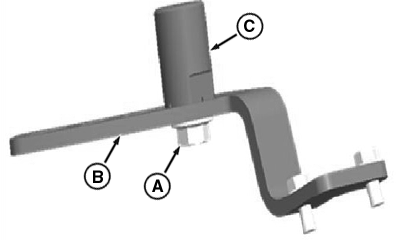

A - Fejes csavar

B - Tartó

C - Ütköző

Az ütköző (C) cserélhető, ha elkopik.

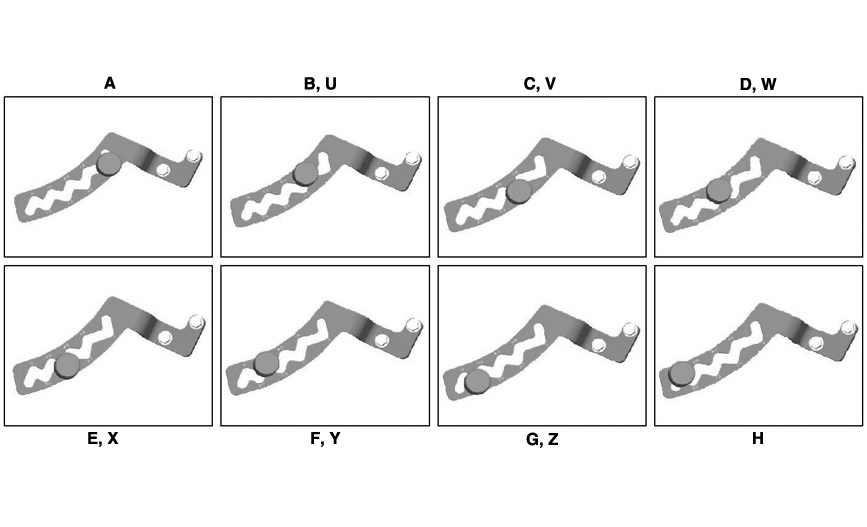

Némi beállításra még szükség lehet, ha éles kanyarodásnál a sárvédő a motorháztetőnek ütközik. Mozdítsa az ütközőt (C) a híd felé, a G állásból az A-ba, hogy a sárvédő távolodjon a motorháztetőtől.

Némi beállításra még szükség lehet, ha éles kanyarodásnál a gumi a sárvédőnek ütközik. Mozdítsa az ütközőt (C) a híd irányába, az A állásból a G-be, hogy a sárvédő távolodjon a gumitól.

RXA0112126-UN-31MAR11
