A hátsó kerekek beállítása
és meghúzása —Nagy teherbírású
öntvény 12 csavaros kerékagyak
RXA0090157-UN-08AUG06
12 Csavaros Nagy Teherbírású
Hajtott Kerék
VIGYÁZAT: Kerülje a személyi sérülést.
Soha ne járassa a motort, sebességbe kapcsolt hajtóművel
a kerekek beállítása közben. A talajon lévő
kerekek lehúzhatja az alátámasztott kerekeket
a bakokról. Soha ne használja a traktort
laza kerékpánttal, kerékkel, vagy kerékaggyal.
FONTOS: A traktorok 12 csavarral rögzített nagy
teherbírású hajtott kerekekkel és kerékagyakkal

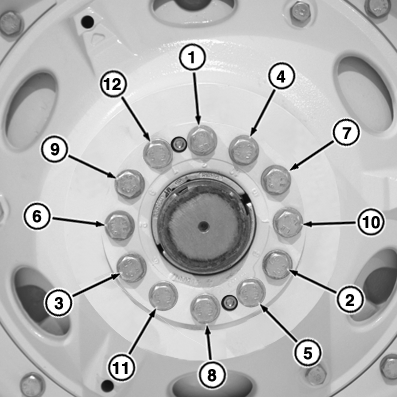

vannak felszerelve. A kerékagyon lévő számok
a megfelelő meghúzási sorrendet jelölik. Gondosan kövesse a lépéseket. Egy hibás
lépés a kerékagy meglazulásához
vagy töréséhez vezethet.
FONTOS: Tisztítsa le a festéket, a zsírt,
a rozsdát és egyéb szennyeződéseket
a tengelyről, csavarokról a kerékagyak és
a perselyek felszerelése, beállítása előtt. NE tegyen semmilyen kenőanyagot a fejescsavarokra,
a menetekre, a kerékre vagy a hídra.
-
Vízszintes talajon emelje meg a traktort és bakolja
alá.
-
Lazítsa ki (de ne vegye ki) a szorítókúp
csavarjait (1—12), annyira, hogy a kereket mozgatni lehessen.
FONTOS: Ne lazítsa meg, és ne vegye ki a két
belső kulcsnyílású csavart. Ha ezt teszi,
a kerék megszorulását, vagy károsodását
okozhatja.
-
VIGYÁZAT: Használjon megfelelő emelőt, kerékkocsit
vagy egyéb emelőszerkezetet a kerekek tengelyről
való lecsúsztatatásához és beállításához
és előzzön meg minden baleseti forrást. Hibás meghúzási sorrend, és meghúzási
eljárás a kerék károsodását
és közvetve személyi sérülést,
eredményezhet. A kerékcsavarok nagyon fontosak és
rendszeres meghúzást igényelnek.
Állítsa a kereket a kívánt helyzetbe.
-
Húzza meg a csavarokat a számozásnak megfelelő
sorrendben (1-12) amíg a csavarok megtartják az előzetes
meghúzási nyomatékot. Ügyeljen arra, hogy
a kerék a tengelyre merőlegesen álljon.
Tétel | Mérés | Specifikáció |
Kerékcsavarok | Kezdő nyomaték | 405 Nm 300 lb-ft |
-
Húzza meg a csavarokat a számozásnak megfelelő
sorrendben (1-12) amíg a csavarok megtartják végleges
meghúzási nyomatékot.
Tétel | Mérés | Specifikáció |
Kerékcsavarok | Meghúzási
végnyomaték | 610 Nm 450 lb-ft |
-
FONTOS: A szorítókúp egyes csavarjai
meghúzás közben meglazulhatnak. Ismételje
meg a szorítókúp csavarjainak meghúzását
a számozás sorrendjében, csillagalakzatban, amíg
az ÖSSZES csavar a megfelelő nyomatékra nincs húzva.
Hibás meghúzási sorrend és meghúzási
eljárás személyi sérülést,
vagy a gép károsodását eredményezheti.
Vezesse a traktort egy nagy nyolcas alakban legalább négyszer, és húzza
meg a csavarokat a számozás sorrendjében, amíg
a csavarok megtartják a 610 Nm (450 lb-ft) végleges
meghúzási nyomatékot.
-
FONTOS: Tartsa a kerékcsavarokat az előírás
szerinti meghúzási nyomatékon. Amennyiben a traktort
laza kerékrögzítésekkel vagy nem megfelelő
nyomatékra meghúzott kerékcsavarokkal üzemelteti
előfordulhat hogy ez a rögzítések és
kerekek cseréjéhez vezet.
Az első hét folyamán húzza meg a
csavarokat 3 ÜZEMÓRA, majd 10 ÜZEMÓRA után, végül NAPONTA, vagy amíg a csavarok nem mozdulnak meg az újrahúzás
alatt.
|
