A hátsó kerekek beállítása és meghúzása —Nagy teherbírású öntvény 10 csavaros kerékagyak

RXA0056944-UN-10OCT01

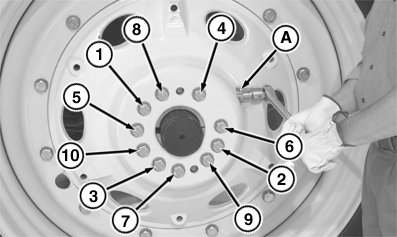

A nagy teherbírású kerékagy látható

VIGYÁZAT: Kerülje a személyi sérülést. Soha ne járassa a motort sebességbe kapcsolt hajtóművel és felemelt hátsó kerekekkel. A hajtott mellső kerekek lehúzhatják a hátsó kerekeket a bakról. A tengely forgatásához a kapcsolja ki a mellsőkerék-hajtást és kapcsolja a hajtóművet SEMLEGESBE. Soha ne használja a traktort laza kerékpánttal, kerékkel, vagy kerékaggyal.

VIGYÁZAT: Kerülje a lehetséges baleseteket. Hibás meghúzási sorrend és meghúzási eljárás személyi sérülést, vagy a gép károsodását eredményezheti. A kerékcsavarok kiemelt fontosságúak, rendszeres meghúzást igényelnek.

1. Vízszintes talajon emelje fel a traktort úgy, hogy a tengely fogazása felfelé nézzen.

2. Lazítsa ki (de ne vegye ki) a szorítókúp csavarjait (1—10), annyira, hogy a kereket mozgatni lehessen.

3. FONTOS: Ne lazítsa meg és ne vegye ki a két belső kulcsnyílású csavart. Ha ezt teszi, a kerék megszorulását, vagy károsodását okozhatja.

   Az állító fogaskerék (A) forgatásával állítsa a kereket a kívánt helyzetbe.

4. Húzza meg a szorítókúp csavarjait (1-10) a számozásnak megfelelő sorrendben az előzetes meghúzási nyomatékra. Ügyeljen arra, hogy a kerék a tengelyre merőlegesen álljon.

5. Húzza meg a szorítókúp csavarjait (1-10) a számozásnak megfelelő sorrendben a végleges meghúzási nyomatékra.

6. Vezesse a traktort legalább 100 m-t (100 yd) és húzza meg a csavarokat a számozásnak megfelelő sorrendben a végleges meghúzási nyomatékra.

   Tétel	Mérés	Specifikáció
   Kerékagy szorítókúpjainak csavarjai
   Kezdeti	Meghúzási nyomaték	400 Nm (300 lb-ft)
   Végleges	Meghúzási nyomaték	610 Nm (450 lb-ft)

7. Húzza meg újra a csavarokat 3 ÜZEMÓRA, majd 10 ÜZEMÓRA után, majd az első héten NAPONTA, utána pedig 250 üzemóránként.

   FONTOS: A szorítókúp egyes csavarjai meghúzás közben meglazulhatnak. Ismételje meg a szorítókúp csavarjainak meghúzását a számozásnak megfelelő sorrendben addig, míg minden csavar a megfelelő nyomatékra nincs húzva. Hibás meghúzási sorrend és meghúzási eljárás személyi sérülést, vagy a gép károsodását eredményezheti.
