A hátsó acél keréktárcsák beállítása és meghúzása—Öntvény kerékagyak

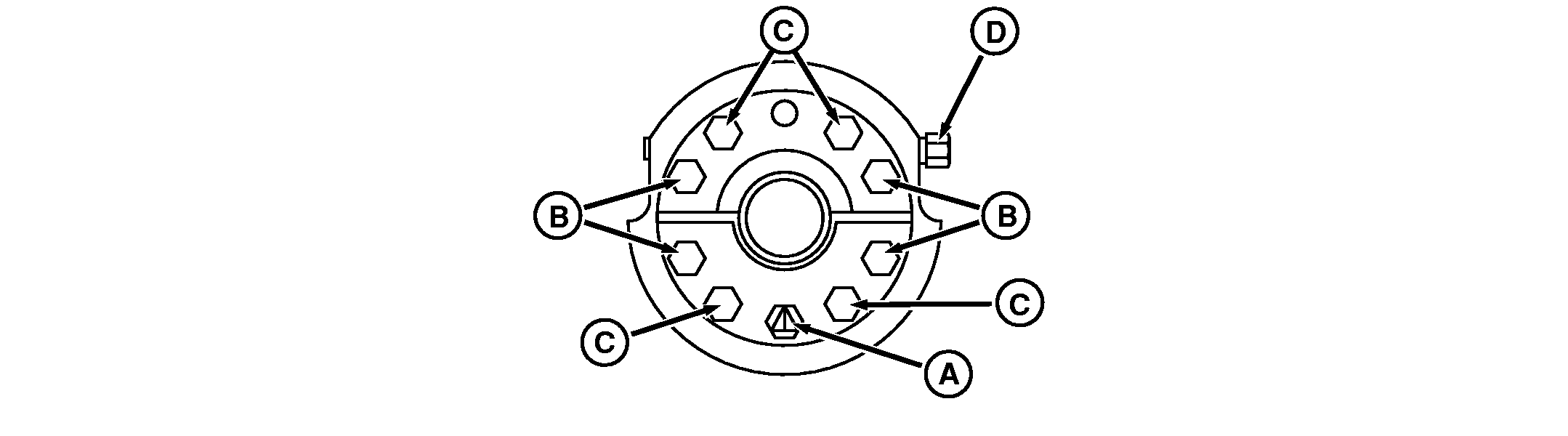

RXA0059686-UN-11MAR02

A - Alsó kerékagy csavar

B - Külső kerékagy szorítókúp csavarjai

C - Belső kinyomó csavarok

D - Állító fejescsavar

VIGYÁZAT: Kerülje a személyi sérülést. SOHA ne járassa a motort sebességbe kapcsolt hajtóművel és felemelt hátsó kerekekkel. A hajtott mellső kerekek lehúzhatják a hátsó kerekeket a bakról. A tengely forgatásához a mellső kerékhajtást ki kell kapcsolni és a hajtóművet SEMLEGESBE kell kapcsolni.

1. Vízszintes talajon emelje meg a traktort és forgassa a kerekeket úgy, hogy a tengely fogazása felül legyen.

2. Lazítsa le a kerékagy alsó, középső csavarját (A) a biztosítóanyáról, és lazítsa meg a külső kerékagy szorítókúp csavarjait (B).

   MEGJEGYZÉS: Ha a szorítókúpokat nem lehet meglazítani, üsse meg a tengely végét egy nagykalapáccsal és használjon a lazításhoz olajat.

3. Húzza meg a belső kinyomó csavarokat (C) a szorítókúp felső és alsó felén, ha szükséges, a szorítókúpok lelazításához.

4. MEGJEGYZÉS: A nyomtávok beállításakor tartsa be a nyomtávokra vonatkozó korlátozásokat.

   Az állítócsavar (D) forgatásával csúsztathatja a kereket a kívánt helyzetbe.

5. Lazítsa ki ütközésig a kinyomó csavarokat (C).

   VIGYÁZAT: Kerülje a lehetséges baleseteket. Hibás meghúzási sorrend és meghúzási eljárás személyi sérülést, vagy a gép károsodását eredményezheti. A kerékcsavarok kiemelt fontosságúak, rendszeres meghúzást igényelnek.

6. Húzza meg a szorító kúp csavarjait (B) az előzetes nyomatékra, kezdve az alsó kúpfél középső csavarjával, majd húzza meg a többi csavart átlósan lépkedve.

7. Húzza meg a csavarokat a második lépéshez előírt nyomatékra, ugyanabban a sorrendben.

8. Vezesse a traktort legalább 100 m-t (100 yd), és húzza meg a csavarokat a végleges meghúzási nyomatékra.

   Tétel	Mérés	Specifikáció
   Kerékagy szorítókúp csavarjai
   Kezdeti	Meghúzási nyomaték	204 Nm (150 lb-ft)
   Második	Meghúzási nyomaték	410 Nm (300 lb-ft)
   Végleges	Meghúzási nyomaték	600 Nm (445 lb-ft)

   FONTOS: A szorítókúp egyes csavarjai meghúzás közben meglazulhatnak. Ismételje meg a szorítókúp csavarjainak meghúzását a csillag alakú meghúzási sorrendben addig, míg minden csavar a megfelelő nyomatékra nincs húzva. Hibás meghúzási sorrend és meghúzási eljárás személyi sérülést, vagy a gép károsodását eredményezheti.

9. Húzza meg újra a csavarokat 3 ÜZEMÓRA, majd 10 ÜZEMÓRA után, majd az első héten NAPONTA, utána pedig 250 üzemóránként.
