Motorolaj és szűrő cseréje — 9,0 l-es motor

FONTOS: A kéntartalom nem haladhatja meg a 0,10%-ot. A 0,10% alatti kéntartalom javasolt. Nézze meg az “Üzem-, kenőanyagok és hűtőfolyadék” fejezetben az olajcsere periódusával kapcsolatos további információkat.

MEGJEGYZÉS: Az új vagy felújított nedves perselyes motorok karbantartási periódusának a Break-In Plus olajjal végzett bejáratás alatt legalább 100 órának kell lennie, hogy biztosítsa a gyűrűk és betétek felületének összekopását. A 100 órás minimum periódus vonatkozik az összes új és felújított motorra. A maximális szerviz periódus megegyezik az adott motorra vonatkozó Motorolaj és szűrő karbantartási periódusok ajánlásaiban megadottakkal. A Kezelési utasítás Azonosítószámok c. fejezetében, a motor sorozatszám bejegyzésnél ellenőrizheti, milyen motorral szerelték az adott traktort.

Az ezt követő olajcserékre a Kezelési kézikönyv, Üzemanyagok, kenőanyagok és hűtőfolyadékok c. fejezetének Motorolaj és szűrő karbantartási periódusok c. részében található előírások vonatkoznak.

1.
   RXA0109394-UN-16AUG10


   RXA0109427-UN-16AUG10


   RXA0116168-UN-06MAY11

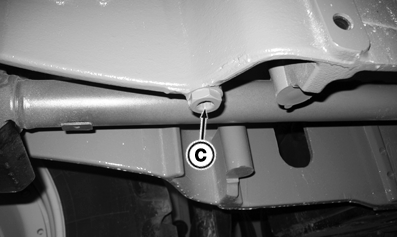

   Leeresztő csavar

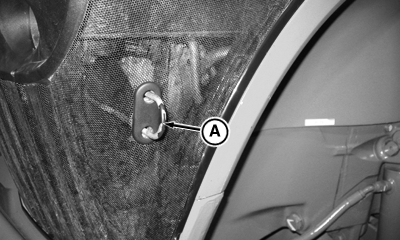

   A - Motorháztető oldása

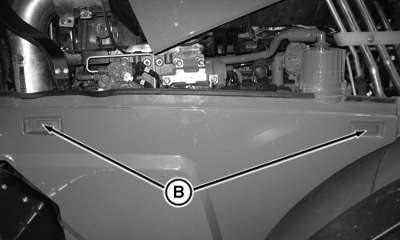

   B - Retesz gombok

   C - Motor leeresztő dugó

   Járassa a motort körülbelül 5 percig, hogy az olaj felmelegedjen.

---




2. Állítsa le a motort, vegye ki a kulcsot.

3. Húzza meg a motorháztető kioldót (A), és emelje fel a motorháztetőt.

4. Nyomja be a reteszgombot (B) a jobb hátsó oldalburkolat levételéhez.

5. Szerelje le a motor burkoló panelt.

6. Vegye le a motorolaj beöntő sapkát (a szintjelző pálcánál).

7. Helyezzen egy nagyméretű gyűjtőedényt a motorolaj leeresztő dugó (C) alá. Csavarja ki a dugót és engedje le az olajat, amíg az meleg.

   MEGJEGYZÉS: Ne vegye ki a dugót az olajszűrő ház aljából. Az olaj automatikusan visszafolyik a forgattyúházba, amikor a szűrőt kiveszi.

8.
   RXA0110845-UN-29SEP10


   RXA0110847-UN-29SEP10

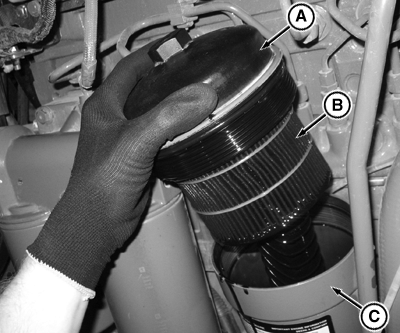

   A motor-olajszűrő eltávolítása a szűrőházból


   RG11628-UN-01FEB01

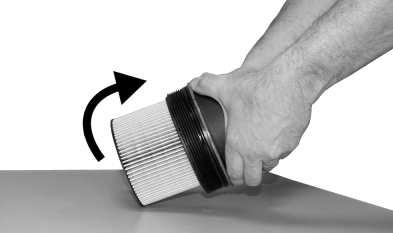

   A motor-olajszűrő eltávolítása a fedélből

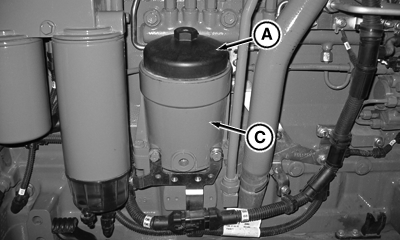

   A - Olajszűrő fedél

   B - Szűrő

   C - Olajszűrő ház

   Egy 32 mm-es kulcs segítségével csavarja ki az olajszűrő fedelét (A) és az ábra szerint emelje meg, hogy a szűrőből (B) az olaj az olajteknőbe folyhasson.

---




9. Vegye le a szűrő fedelet (B) a hozzá csatlakozó szűrővel együtt.

10. A fedelet (A) megfogva ütögesse a szűrőt (B) egy kemény felülethez, hogy a fedél lejöjjön a szűrőről. Dobja ki – megfelelő helyre – a régi szűrőt.

11. Távolítsa el a régi tömítőgyűrűt, és cserélje ki az új szűrőhöz kapott új tömítőgyűrűre.

12. Nyomja be az új szűrőt (B) a fedélbe (A), míg az bekattan a helyére.

13. Helyezze vissza a szűrőt (B) és a fedelet (A) a szűrőházba (C), majd húzza meg a fedelet az előírt nyomatékra.

    Tétel	Mérés	Specifikáció
    Olajszűrő fedél	Meghúzási nyomaték	40 Nm (30 lb-ft)

14. Csavarja vissza a leeresztő dugót, ha az olaj lefolyt a motorból. Húzza meg előírás szerint.

    Tétel	Mérés	Specifikáció
    9,0 l-es motor olajleeresztő dugó	Meghúzási nyomaték	102 Nm (75 lb-ft)

15. Öntse fel a motort az évszaknak megfelelő viszkozitású olajjal.

    Tétel	Mérés	Specifikáció
    9,0 l forgattyúház	Feltöltési mennyiség	27 l (28.5 qt)

16. Indítsa be a motort, s ellenőrizze nincs e valahol szivárgás.

17. Állítsa le a motort. Ellenőrizze ismét az olajszintet.
