A mellső kerékcsavarok meghúzása – Standard hajtott mellső híd

VIGYÁZAT:

RXA0125506-UN-23MAR12

RW26464-UN-25AUG99

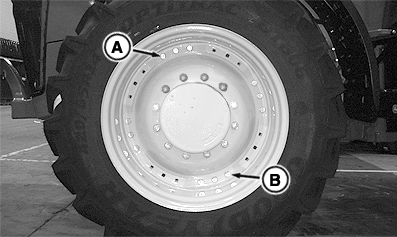

A - Keréktárcsa-kerékpánt szoros illesztésű furatok

B - Keréktárcsa-kerékpánt hosszúkás illesztett furatok

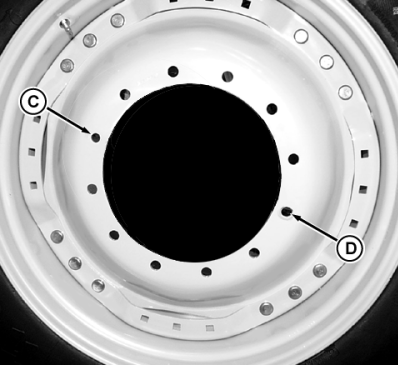

C - Keréktárcsa-kerékagy szoros illesztett furatok

D - Keréktárcsa-kerékagy hosszúkás illesztett furatok

MEGJEGYZÉS: A tárcsa belső és külső, 12 csavarból álló csavarkiosztásán egy-egy szoros illesztésű furat és egy-egy széles furat található, egymástól 180°-ra, a jobb kerék központozás érdekében.

FONTOS: Az MFWD-vel, és/vagy TLS™ Plus-szal rendelkező traktoroknál a mellső ikerkerekek használata nincs jóváhagyva és nem javasolt.

Keréktárcsa-kerékpánt

1. Tegye a csavart a szoros illesztésű furatba (A), és húzza meg kézzel a csavart.
2. Tegye a csavart a nyílásba (B), és húzza meg kézzel a csavart.
3. Csavarja be és húzza meg kézzel a többi csavart, melyek a keréktárcsát a kerékpánthoz rögzítik.
4. Húzza meg mindegyik csavart az előírt nyomatékkal.

   Tétel	Mérés	Specifikáció
   Keréktárcsa-kerékpánt csavarok 8 pozíciós keréknél (M16-os csavarok)	Meghúzási nyomaték	300 Nm (225 lb-ft)

   Tétel	Mérés	Specifikáció
   Keréktárcsa-kerékpánt csavarok 16 pozíciós keréknél (M22-es csavarok)	Meghúzási nyomaték	600 Nm (445 lb-ft)

   MEGJEGYZÉS: Ha nem biztos a csavarok méretében, akkor lásd a Kerékpánt típusának meghatározása címszó alatt, ebben a fejezetben.


FONTOS: Gondosan kövesse a kerékcsavarok meghúzási lépéseit. Egy hibás lépés a kerékagy töréséhez vezethet.

Keréktárcsa-kerékagy (nyolcpozíciós és kétpozíciós kerekek)

1. Helyezze a fejes csavart a szoros illesztésű furatba (C) és húzza meg kézzel.
2. Helyezze a fejes csavart a nyílásba (D) és húzza meg kézzel a.
3. Csavarja be és húzza meg kézzel a többi csavart, melyek a keréktárcsát a kerékagyhoz rögzítik.
4. Húzza meg a csavarokat az előírt nyomatékkal.

   Tétel	Mérés	Specifikáció
   Keréktárcsa-kerékagy csavarok	Meghúzási nyomaték	600 Nm (445 lb-ft)

5. Vezessen a traktorral körülbelül 100 m-t (100 ya) és húzza meg újra a csavarokat.
6. Húzza meg újra a csavarokat 3 ÜZEMÓRA, majd 10 ÜZEMÓRA után, végül az első héten MINDEN NAP, utána pedig 500 üzemóránként.

FONTOS: Gondosan kövesse a kerékcsavarok meghúzási lépéseit. Egy hibás lépés a kerékagy töréséhez vezethet.
