Zsírozza meg a 3 az 1-ben hárompont-emelőt és ellenőrizze a kopását

VIGYÁZAT: Azokat az alkatrészeket, amelyek elérték vagy meghaladták a kopási határértéküket, újakra kell cserélni.

Pótkocsi vonófej

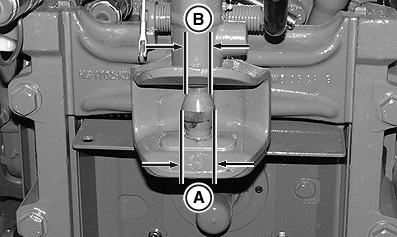

RXA0113614-UN-07FEB11

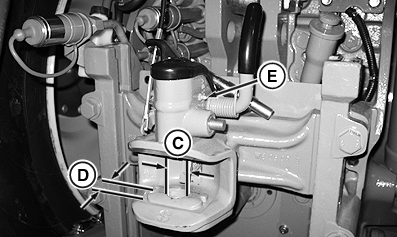

RXA0113616-UN-07FEB11

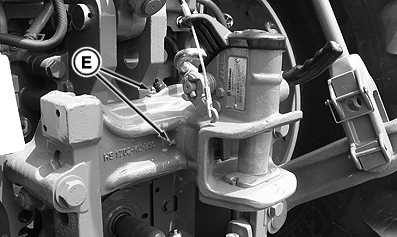

RXA0118760-UN-21JUL11

A - Nagy átmérő

B - Kis átmérő

C - Fogadófurat átmérő

D - Kopólemez vastagság

E - Zsírzógomb

Specifikáció
Nagy átmérő (A)	Minimum 36 mm (1.42 in.)
Kis átmérő (B)	Minimum 27 mm (1.06 in.)
Fogadófurat átmérő (C)	Maximum 34 mm (1.33 in.)
Kopólemez vastagsága (D)1	Minimum 6 mm (0.24 in.)

Kenje meg a zsírzógombokat (E).

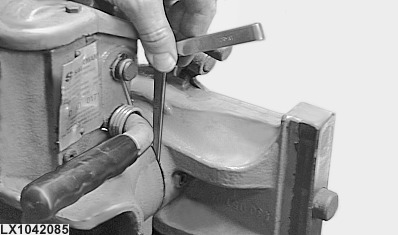

LX1042085-UN-26FEB07

Hézag “X”

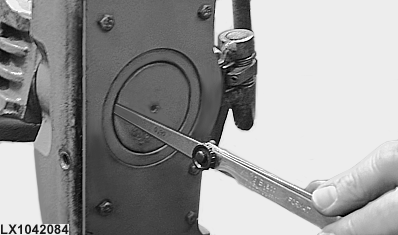

LX1042084-UN-26FEB07

Csapágy hézag “Y”

FONTOS: Amennyiben a csapágy hézag (Y) nagyobb mint 1,5 mm (0.059 in.) az egész hárompont-emelőt ki kell cserélni egy újra.

Csatlakozók

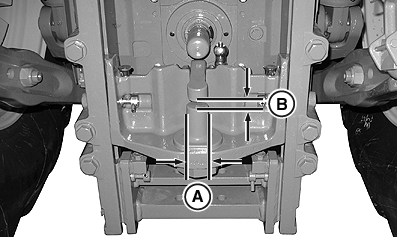

RXA0113618-UN-07FEB11

Csapos csatlakozó

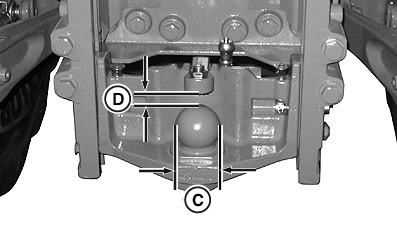

RXA0113620-UN-07FEB11

Golyós vonófej

A - Csap Átmérő

B - Távolság

C - Gömb Átmérő

D - Távolság

Specifikáció
Csapszeg átmérő (A)	Minimum 10 mm (0.39 in.)
Hézag (B)	Maximum 41,5 mm (1.63 in.)
Gömb átmérő (C)	Minimum 4 mm (0.16 in.)
Hézag (D)	Maximum 78 mm (0.39 in.)
