Az orrmunkalámpák beállítása

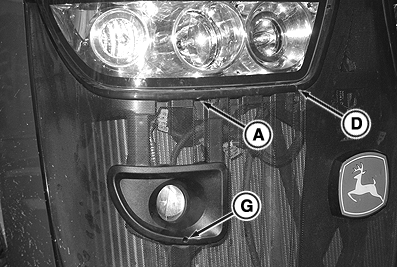

RXA0106698-UN-26FEB10

Megjelenített jobb oldali lámpák

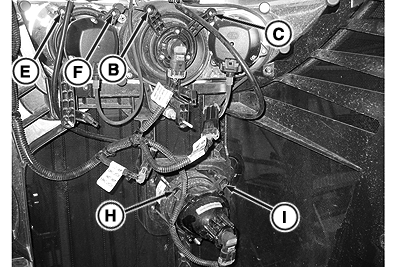

RXA0106696-UN-26FEB10

Megjelenített jobb oldali lámpák

A - Távolsági fényszóró beállító csavar

B - Távolsági fényszóró fel- és befele billentő csavar

C - Távolsági fényszóró fel- és kifele billentő csavar

D - Belső motorháztető munkalámpa leeresztő csavar

E - Belső motorháztető munkalámpa fel- és befelé billentő csavar

F - Belső motorháztető munkalámpa fel- és kifelé billentő csavar

G - Tompított fényszóró beállító csavar

H - Tompított fényszóró fel- és befele billentő csavar

I - Tompított fényszóró fel- és kifele billentő csavar

Az első hűtőrács lámpák beállítását szükség szerint, a következő lépésekkel végezze.

Távolsági fényszórók esetébe:

1. A távolsági fényszóró sugarának leeresztéséhez tekerje a távolsági fényszóró állítócsavarját (A) balra.

   A távolsági fényszóró sugarának fel- és befele billentéséhez tekerje a távolsági fényszóró állítócsavarját (B) balra.

   A távolsági fényszóró sugarának fel- és kifele billentéséhez tekerje a távolsági fényszóró állítócsavarját (C) balra.

   Belső motorháztető munkalámpa esetében:

2. A belső motorháztető munkalámpa sugarának leeresztéséhez, fordítsa a központi fényszóró állítócsavarját (D) az óramutató járásával ellentétes irányba.

   A belső motorháztető munkalámpa sugarának emeléséhez és befelé billentéséhez fordítsa a belső motorháztető munkalámpa állítócsavarját (E) az óramutató járásával ellentétes irányba.

   A belső motorháztető munkalámpa sugarának emeléséhez és kifelé billentéséhez fordítsa a belső motorháztető munkalámpa állítócsavarját (F) az óramutató járásával ellentétes irányba.

   Tompított fényszórók esetébe:

3. A tompított fényszóró sugarának leeresztéséhez tekerje a tompított fényszóró állítócsavarját (G) balra.

   A tompított fényszóró sugarának fel- és befelé billentéséhez tekerje a tompított fényszóró állítócsavarját (H) az óramutató járásával ellentétes irányba.

   A tompított fényszóró sugarának fel- és kifelé billentéséhez tekerje a tompított fényszóró állítócsavarját (I) az óramutató járásával ellentétes irányba.

4. Ismételje meg a traktor másik oldalán.
