Pótsúly típusok

Az ajánlott pótsúlyok az öntöttvas keréksúlyok és a mellső táskasúlyok. A folyadéksúly használatát a kerekekben kerülni kell, mert a csillapító hatása miatt keményebb futást okoz és a traktor hajlamosabb lesz a (power hop) pattogásra. Ha a hátsó kerekekben folyadéksúlyt használ, a tengelyen minden gumiabroncsot ugyanaddig a szintig kell feltölteni, ami nem lehet 40%-nál több (a szelep a 4 óra állásban van). A folyadéksúly használatára vonatkozó speciális tudnivalók később, ebben a fejezetben találhatók.

Egyes esetekben szükséges, vagy kívánatos lehet a mellső, vagy a hátsó pótsúly leszerelése. A mellső hárompont-emelő a mellső pótsúly esetén ezt megkönnyíti. A hátsó pótsúlyoknak a kerekek külső oldalára való fel- és leszereléséhez emelő, vagy targonca szükséges. A hátsó, belső keréksúlyokat nem szükséges leszerelni, miután a gyárban, vagy a kereskedőnél felszerelték azokat.

MEGJEGYZÉS: A rögzítési helyektől függően (hárompont-emelő, a hárompont váza, vagy a mellső tartó), a mellső hídra adódó tényleges pótsúly a mellső hídtól való távolság által okozott ráterhelődés miatt nagyobb lesz.

Első pótsúly két formában kapható — táska súlyok és nagy tömbsúlyok.

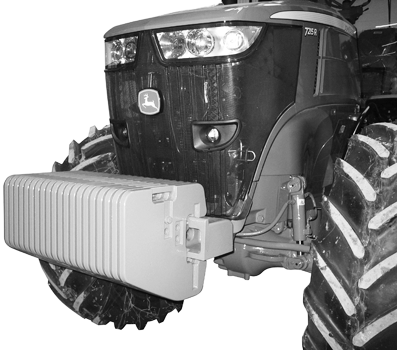

Mellső pótsúlyok

RXA0112535-UN-14DEC10

Táskasúlyok a mellső pótsúlytartón

Minden táskasúly 47 kg (104 lb) tömegű. Maximum 24 darab pótsúly szerelhető fel a mellső pótsúlytartóra, vagy a mellső hárompont-emelő tartójára.

Standard pótsúlytartó

A mellső pótsúlytartó a súlyának 134%-át ráadja a mellső tengelyre, miközben a 34%-át elvonja a hátsó tengelyről, az átterhelődés miatt.

Az első híd szorzója = 1,34

A hátsó híd szorzója = -0,34

Minden 124 kg-os (274 lb) táskasúly hozzáad 1,34 x 124 = 223 kg-t (492 lb) az első tengelyhez, és levesz 0,34 x 124 = 42 kg-t (93 lb) a hátsó tengelyről.

Mellső hárompont-emelő tartó

Ha a táskasúlyt az ábra szerint a mellső hárompont-emelő tartójára van szerelve, a szorzók a következők:

Az első híd szorzója = 1,37

A hátsó híd szorzója = -0,37

Minden 365 kg-os (805 lb), a mellső hárompont-emelőre helyezett súly hozzáad 1,37 x 365 = 500 kg-t (1102 lb) az első tengelyhez, és levesz 0,37 x 365 = 135 kg-t (298 lb) a hátsó tengelyről.

Mellső táskasúlyok

A mellső pótsúlytartóra vagy a mellső hárompont-emelő tartóra helyezett mellső táskasúly a súlyának 144%-át ráadja a mellső tengelyre, a 44%-át pedig elvonja a hátsó tengelyről, az átterhelődés miatt.

Az első híd szorzója = 1,44

A hátsó híd szorzója = -0,44

Minden 47 kg-os (104 lb) táskasúly hozzáad 1,44 x 47 = 68 kg-t (150 lb) az első tengelyhez, és levesz 0,44 x 47 = 21 kg-t (46 lb) a hátsó tengelyről.

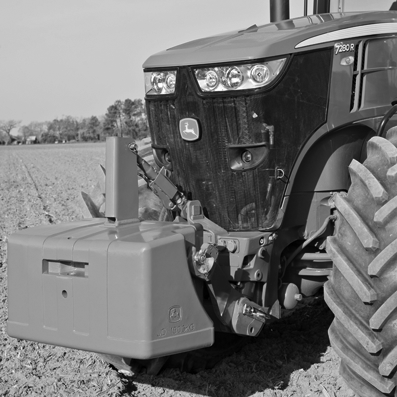

Nagy méretű tömbsúlyok

RXA0118626-UN-13JUL11

Nagy méretű tömbsúly (az ábrán 1800 kg-os látható)

Nagy, 900 kg-os (1984 lb), vagy 1150 kg-os (2535 lb) tömbsúly

A standard mellső pótsúlytartóra vagy mellső hárompontra szerelt 900 kg-os (1984 lb) és az 1150 kg-os (2535 lb) tömbsúly ténylegesen 144% súlynövekedést eredményeznek a mellső hídon és a súlyátterhelődés miatt 44%-kal csökkenti a súlyt a hátsó hídon.

Az első híd szorzója = 1,44

A hátsó híd szorzója = -0,44

A mellső normál pótsúlytartóra szerelt 900 (1984 lb) vagy 1150 kg-os (2535 lb) tömb hozzáad 1,44 x 900 = 1296 kg-t (2857 lb) vagy 1,44 x 1150 = 1656 kg-t (3651 lb) az első tengelyhez és levesz 0,44 x 900 = 396 kg-ot (873 lb) vagy 0,44 x 1150 = 506 kg-ot (1116 lb) a hátsó tengelyről.

Nagy, 1500 kg-os (3307 lb), vagy 1800 kg-os (3968 lb) tömbsúly

Ha közvetlenül a mellső hárompont-emelőre van függesztve, akkor a szorzók a következők:

Az első híd szorzója = 1,46

A hátsó híd szorzója = 0,46

Az első hárompont-emelőre szerelt 1500 (3307 lb) vagy 1800 kg-os (3968 lb) tömb hozzáad 1,46 x 1500 = 2190 kg-t (4828 lb) vagy 1,46 x 1800 = 2628 kg-t (5794 lb) az első tengelyhez és levesz 0,46 x 1500 = 690 kg-ot (1521 lb) vagy 0,46 x 1800 = 828 kg-ot (1825 lb) a hátsó tengelyről.

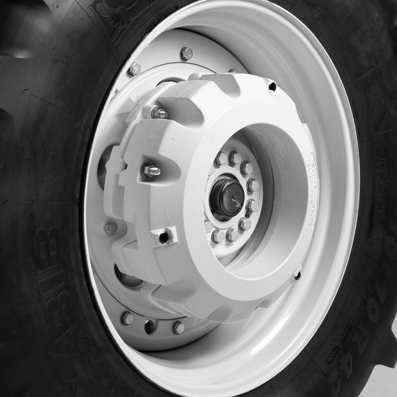

Hátsó keréksúlyok

RXA0118628-UN-13JUL11

Keréksúly

A hátsó keréksúlyok 75 kg-os (165 lb), 205 kg-os (452 lb) és 635 kg-os (1400 lb) méretben kaphatók.

Minden súly teljes tömege a hátsó hidat terheli, a mellső nem.

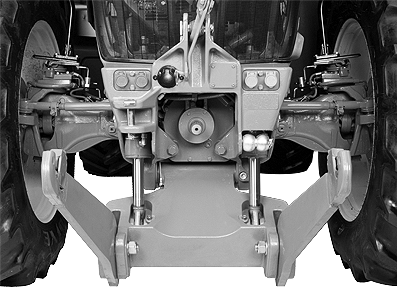

Mellső hárompont-emelő

RXA0118880-UN-25JUL11

Mellső hárompont-emelő

Ha a traktor mellső hárompont-emelővel rendelkezik, akkor a teljes tengelyterhelések számításánál a hárompont-emelő súlyából eredő, a mellső és a hátsó hídra ható terheléseket is figyelembe kell venni. A pótsúly nélküli traktortömeg táblázatokban látható mellső és hátsó híd terhelések a mellső pótsúlytartóval ellátott traktor tömegén alapulnak. Az első pótsúly tartó helyett az első hárompont-emelőre szerelt súlyoknál, a súlyváltozás NETTÓ értékét használják a tengelyterhelés meghatározására.

	Talajfogó hárompont-emelő	Hordozó hárompont-emelő
A NETTÓ tömeg hozzáadódik az első tengelyhez	492 kg (1084 lb)	388 kg (855 lb)
A NETTÓ tömeg lejön a hátsó tengelyről	80 kg (176 lb)	90 kg (198 lb)

MEGJEGYZÉS: A mellső hárompont-emelő levesz 80 (176 lb) vagy 90 kg-ot (198 lb) a hátsó tengelyről az átterhelődés miatt.

Első TLT

Ha a traktor mellső TLT-vel rendelkezik, akkor a teljes tengelyterhelések számításánál a többlet mellső tengelyterhelést figyelembe kell venni. A pótsúly nélküli traktortömeg táblázatokban látható mellső és hátsó híd terhelések a mellső pótsúlytartóval ellátott traktor tömegén alapulnak. Első PTO-ra szerelve a súlyváltozás NETTÓ értékét használják a tengelyterhelés meghatározására.

A NETTÓ tömeg hozzáadódik az első tengelyhez ..............	225 kg (496 lb)
A NETTÓ tömeg lejön a hátsó tengelyről ..............	38 kg (84 lb)
