Hajtómű-hidraulika rendszer felmelegítése

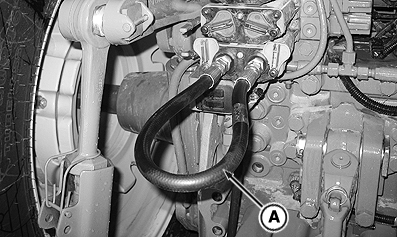

RXA0119125-UN-25JUL11

Helyezzen egy átkötő tömlőt az SCV szeleptömb csatlakozóiba

RXA0117606-UN-10JUN11

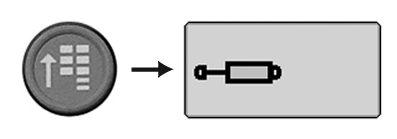

CommandARM Menü gomb → SCV funkciógomb

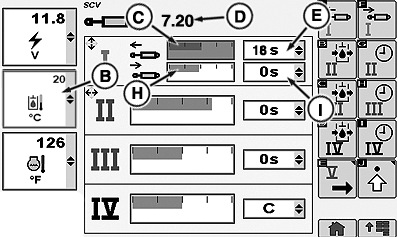

RXA0117823-UN-10JUN11

RXA0099914-UN-08DEC08

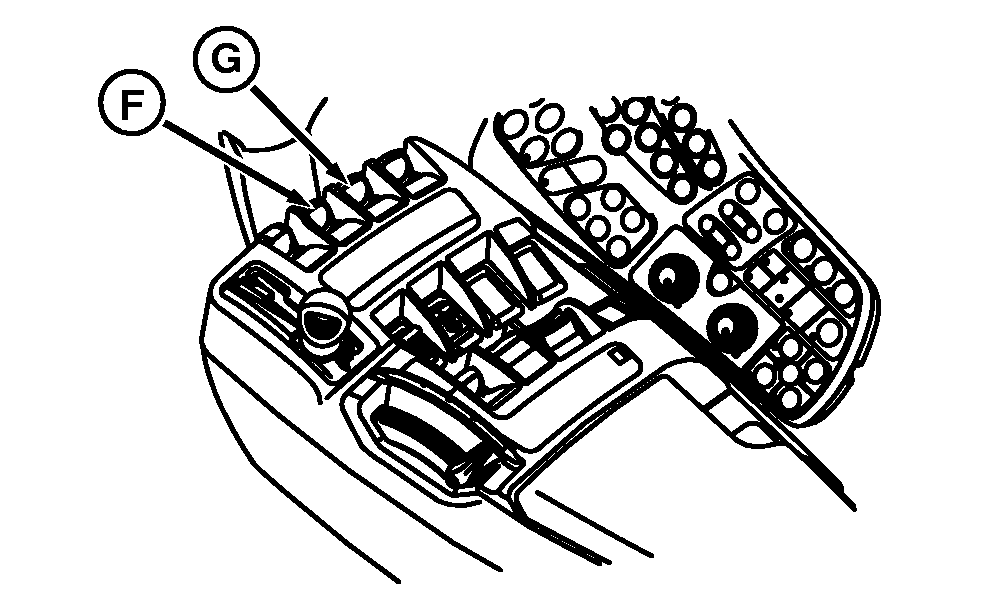

CommandARM

A - Átkötő tömlő

B - Hőmérséklet kijelző

C - Kitolási áramlás sávos kijelzés

D - Áramlás adatbeviteli mező

E - Kitolási idő legördülő mező

F - SCV I vezérlőkar

G - SCV II vezérlőkar

H - Visszahúzási áramlás sávos kijelzés

I - Visszahúzási idő legördülő mező

Kerülje a traktor üzemeltetését teljes terhelés alatt addig, míg a hajtómű-hidraulika rendszer fel nem melegedett.

1. Helyezzen egy átkötő tömlőt (A) az I-es külső szeleptömb csatlakozóiba.

2. Nyomja meg a Menü gombot.

3. Nyomja meg az SCV funkciógombot.

4. A kijelző bal oldali részén aktiválja a hidraulika hőmérséklet képernyőt (B).

5. Válassza az SCV I kitolási átfolyási mennyiség grafikonját (C).

6. A CommandARM forgatógomb óramutató járásával azonos irányba történő forgatásával növelheti, az óramutató járásával ellentétes irányba forgatásával csökkentheti az átfolyási mennyiség beállítását. Állítsa be az SCV I kitolási átfolyási mennyiségét 7,2-re (D).

7. Jelölje ki a nyilakat az SCV I kitolási idő mezőjében (E).

8. A legördülő menüben lépkedjen le a C-ig (folyamatos), majd nyomja meg a CommandARM™ jóváhagyás gombját.

9. Húzza hátra az SCV I vezérlőkarját (F).

10. Jelölje ki az SCV II visszahúzási átfolyási mennyiség grafikonját (H).

11. A CommandARM forgatógomb óramutató járásával azonos irányba történő forgatásával növelheti, az óramutató járásával ellentétes irányba forgatásával csökkentheti az átfolyási mennyiség beállítását. Állítsa be az SCV I visszahúzási átfolyási mennyiségét 7,2-re (D).

12. Jelölje ki a nyilakat az SCV II visszahúzási idő mezőjében (I).

13. A legördülő menüben lépkedjen le a C-ig (folyamatos), majd nyomja meg a CommandARM™ jóváhagyás gombját.

14. Állítsa be az SCV II-t a fent ismertetett módon. A CommandCenter-en válassza ki az SCV II kitolási és visszahúzási funkció gombot, majd húzza ki az SCV II kart (G) a rendszer bemelegítéséhez.

15. Kapcsolja a hajtóművet PARK állásba és járassa a motort 1500 ford/perc.

16. Figyelje a bal oldali, hidraulika hőmérsékletét jelző mezőt amíg a hőmérséklet el nem éri a 38 °C (100 °F)-ot.

17. Állítsa vissza az SCV I és SCV II karját semleges állásba.

18. Kösse le az átkötő tömlőt.
