Traktor vontatása

VIGYÁZAT:

RXA0111188-UN-14FEB11

RXA0111186-UN-14FEB11

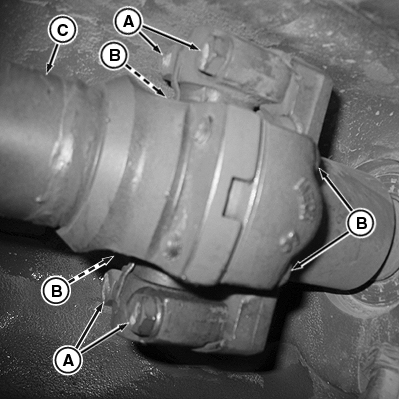

A - Előre néző hátsó kardáncsukló fejescsavarok

B - Hátra néző hátsó kardáncsukló fejescsavarok

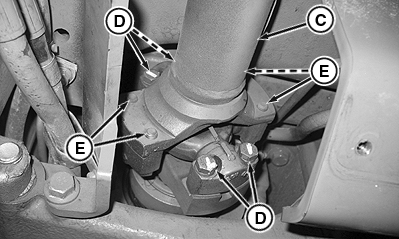

C - A mellsőhajtás hajtótengelye

D - Hátra néző mellső kardáncsukló fejescsavarok

E - Előre néző mellső kardáncsukló fejescsavarok

FONTOS: Kerülje a hajtómű és a hajtáslánc részeinek károsodását:

• SOHA ne próbálja meg a traktort behúzva indítani. A motor nem fog beindulni.
• Ha lehetséges, járassa a motort 1250 ford/perc fordulat fölött, hogy a megfelelő kenés, kormányozhatóság és a fék biztosítva legyen. A traktorban kell legyen egy kezelő a gép fékezésére és kormányzására.
• Ne vontassa a traktort gyorsabban, mint 8 km/h (5 mph). Fagypont alatti hőmérsékleten az első 10 percben ne haladja meg a 3 km/h (2 mph) sebességet.
• Ellenőrizze a hajtómű-hidraulika olajszintet. A mellső kerekek megemelésekor minden 152 mm (6 in.) emelés esetén öntsön a rendszerbe 4 l (1 gal) olajat. Ne emelje fel a mellső kerekeket a talajtól 305 mm-nél (12 in.) magasabbra. A szállítás befejezése után engedje le a felesleges olajat.

1. Ha a traktor hajtott mellső híddal rendelkezik, kösse le a mellső híd hajtótengelyét, ha a traktort úgy vontatja, hogy a mellső kerekei gépkocsin vannak:

   1. Vegye le a burkolatokat.

   2. Vegye ki mindkét fejescsavar-készletet (A, B) a mellső híd hajtótengely hátsó végén lévő kardáncsuklóból.

   3. Vegye ki mindkét fejescsavar-készletet (D, E) a mellső híd hajtótengely mellső végén lévő kardáncsuklóból.

   4. Csúsztassa a mellső híd hajtótengelyét (C) előre, majd ki a traktorból.

2. Nyomja le a fékpedálokat, hogy megbizonyosodjon a differenciálzár kikapcsolásában.

3. Állítsa az irányváltó kart a következő helyzetbe:

   • PowrQuad™ PLUS, AutoQuad™ PLUS és CommandQuad™ hajtóművek: Győződjön meg arról, hogy az irányváltó SEMLEGES állásban van.
   • IVT™/AutoPowr™ hajtómű:
     • Motor jár: Állítsa az irányváltót SEMLEGES állásba.
     • Motor áll: Hagyja az irányváltó kart PARK állásban.



4. Oldja ki a rögzítőféket:

   • Minden PowrQuad™ PLUS és AutoQuad™ PLUS rendszerrel ellátott traktor: Mozdítsa a tartományváltó kart SEMLEGES helyzetbe.
   • A CommandQuad™ 40 km/h-s hajtóművel szerelt traktorok ACS™-el, minden CommandQuad™ 50 km/h-s és minden IVT™/AutoPowr™ hajtóművel szerelt traktorok: Lásd az 1-es eljárást a Parkfék kioldása elektromosan résznél ebben a fejezetben.
   • CommandQuad™ 40 km/h-s hajtóművel szerelt traktorok ACS™-el: Lásd az 2-es eljárást a Parkfék kioldása elektromosan résznél ebben a fejezetben.
