A lengéshatárolók használata

Az oldalirányú mozgás minimumra csökkentéséhez helyezze a határoló betéteket (A) az alsó pozícióba.

RXA0052493-UN-28MAR01

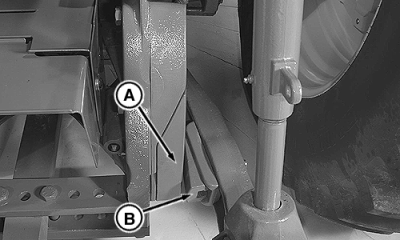

Alsó helyzetben lévő lengés stabilizáló blokkok

RXA0090041-UN-04AUG06

RXA0117508-UN-15JUN11

A - Lengés határoló betétek

B - Ütközőblokk

C - Hézagoló alátét

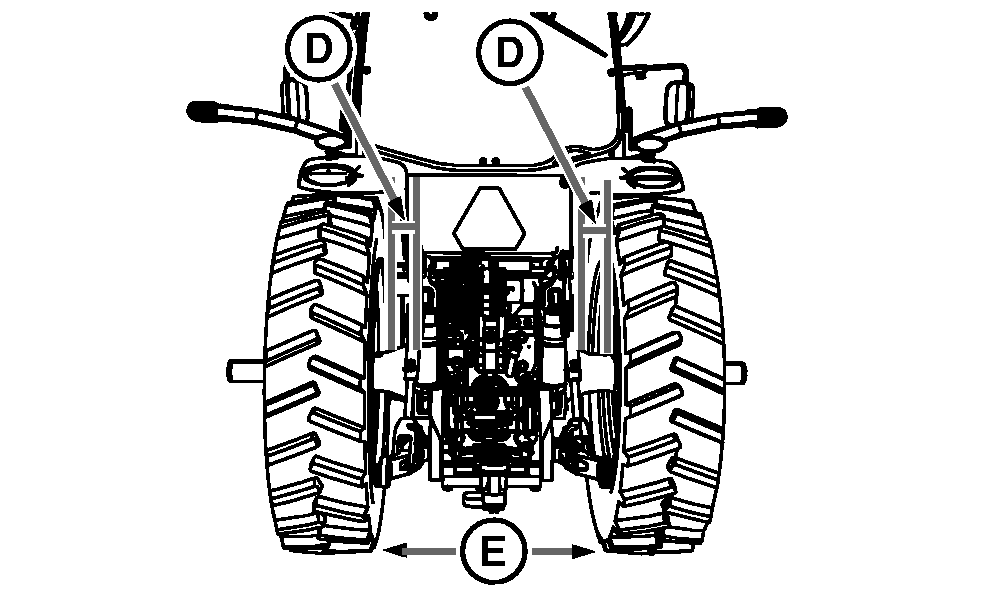

D - Hézag a gumiabroncsok és fülke között

E - Távolság a gumiabroncsok között

F - Távtartó

Az ütköző (B) beállításához lazítsa meg az anyát, és csúsztassa előre vagy hátra attól függően, hogy mennyi lengést akar hagyni.

Ha lesüllyesztett hárompont-emelőnél oldalirányú mozgásra van szükség, rögzítse a határoló betéteket (A) a felső pozícióba. Az oldalmozgás a hárompont-emelő felemelésekor le van korlátozva.

MEGJEGYZÉS: A kívánt oldallengés beállításához szükség szerint használja a hézagolókat. A hézagolók a John Deere™ kereskedőtől beszerezhetők.

Ha a hárompont-emelő oldallengésének megszüntetéséhez a lengéshatároló betéteket már nem lehet tovább állítani, helyezzen hézagolókat (C) a lengéshatároló betét (B) és az emelőkar közé, ha szükséges.

FONTOS: A gumiabroncsok és a sárvédők között legalább 25 mm (1 in.) hézagnak (D) kell lennie. Annak elkerülés érdekében, hogy az emelőkarok beleérjenek valamibe, a kerekek távolsága (E) legyen legalább:

• 3N Kategóriájú hárompont-emelő —1,09 m (43 in.)
• 3 Kategóriájú hárompont-emelő —1,17 m (46 in.)

Átalakítás 3-as vagy 3N kategóriára:

A traktorok gyárilag 3-as kategóriájú munkaeszközökhöz alkalmas gyorskapcsolóval vannak ellátva. A 3N kategóriára történő átállításhoz helyezze át a távtartót (F) az emelőkarok külső oldalára.
