A motorolajszint ellenőrzése

RXA0109397-UN-16AUG10

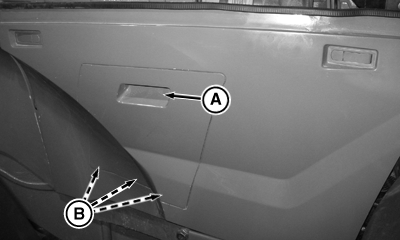

Motorburkoló panel - bal oldal

RXA0109386-UN-16AUG10

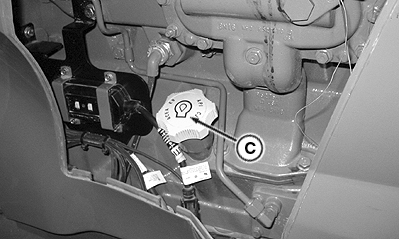

Az olajbeöntő nyílás sapkája

RXA0109388-UN-16AUG10

RXA0109390-UN-16AUG10

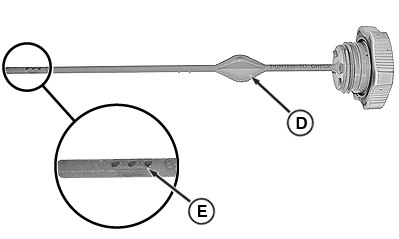

Olajszintjelző pálca

A - Markoló bemélyedés

B - Igazító fülek

C - Beöntő sapka

D - Nívópálca

E - Rovátkázott rész teteje

1. Állítsa a traktort vízszintes talajra. Állítsa le a motort, vegye ki a kulcsot.

2. Szerelje le a motor burkoló panelt. Húzza kifele, a markolóbemélyedés (A) segítségével. A lemez felső részét mágnesek tartják. Emelje fel a lemezt az alsó beigazító fülektől (B).

3. MEGJEGYZÉS: Az olajszint ellenőrzéséhez teljesen húzza meg a betöltőfedelet. A TELE szint eléri a rovátkázott rész tetejét a nívópálcán.

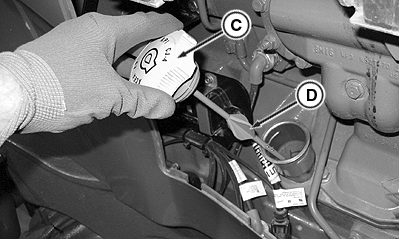

   A nívópálca a feltöltő feldélhez (C) csatlakozik. Vegye le a fedelet és tisztítsa meg a nívópálcát. Csavarja vissza a fedelet, majd vegye ki ismét és ellenőrizze az olajszintet a nívópálcán (D). Az olajszintnek az “ADD” jelzés és a rovátkázott felület felső széle (E) között kell lennie.

4. Ha szükséges, vegye le a fedelet és pótolja az olajat a Kezelési utasítás Üzemanyag, kenőanyagok és hűtőfolyadék fejezetében leírtak szerint.

   FONTOS: Ne használja a motor a nívópálca “ADD” jelzése alatti olajszinttel.
