A szuper komfort vezetőülés beállítása

RXA0110725-UN-11FEB11

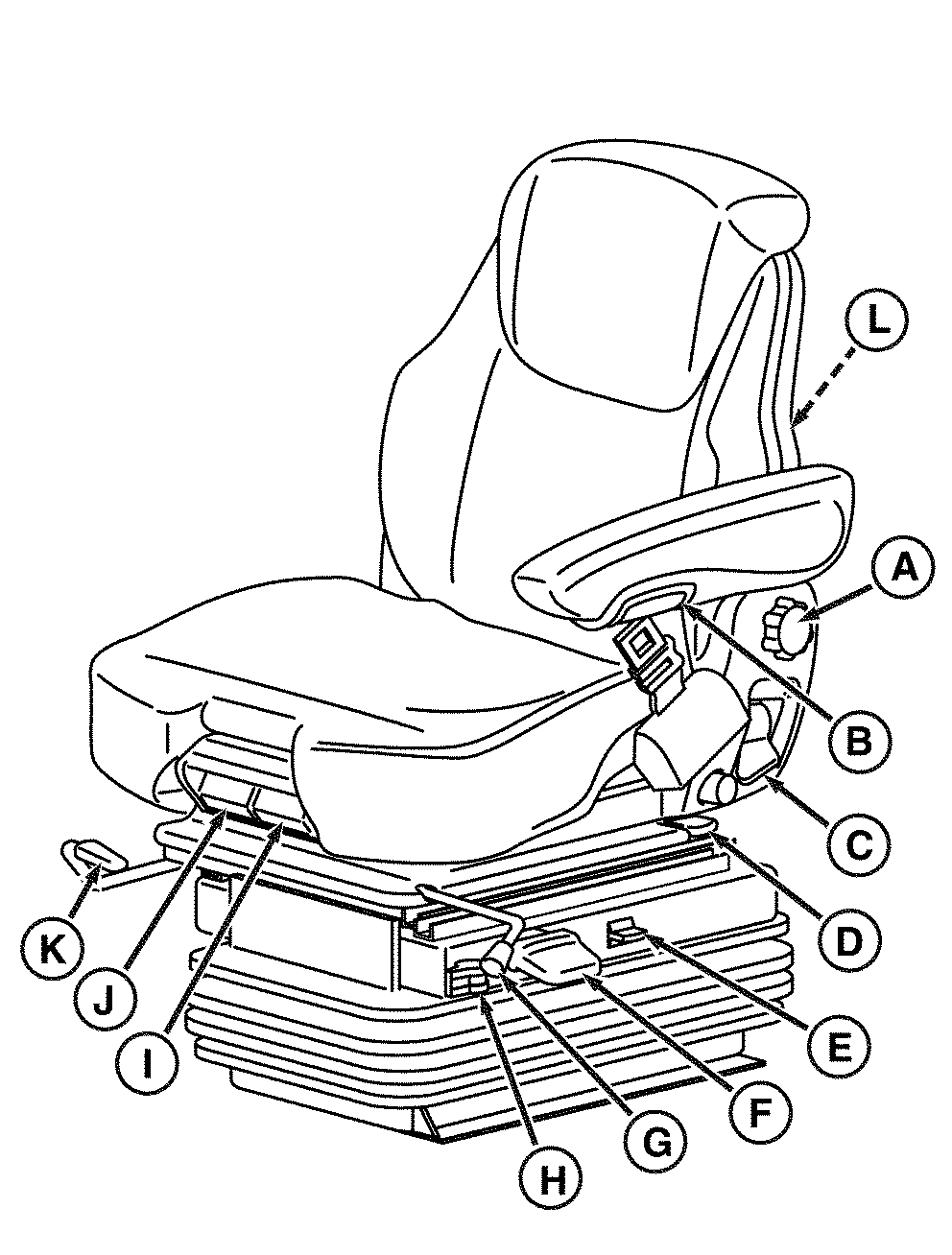

Szuper komfort vezetőülés

Kartámasz magasságállító gomb (A) - Forgassa az óramutató járásával ellentétes irányba a kartámasz emeléséhez/süllyesztéséhez. Forgassa jobbra a helyén való rögzítéshez.

Kartámasz billentés állító gomb (B) - Forgassa el a gombot a kartámla szögének beállításához.

Háttámla dőlésszög beállító kar (C) - Lehetővé teszi az üléstámla döntését.

Oldalsó vízszintes elválasztó (D) - Nyomja előre a karon a bal és jobb oldali ülés felfüggesztés kioldásához. Húzza vissza a kart az ülés rögzítéséhez.

Magasság és súly beállító kar (E) - Fordítsa a kulcsot “ON” állásba. Süllyessze az ülést a legalsó állásába és kissé emelje meg a beállító kart. Az ülés automatikusan beáll a közepes rugózási magasságra a kezelő testtömege függvényében. A végeleges beállításokat a kezelő igénye szerint lehet megtenni.

Függőleges csillapítás beállító kar (F) - 5 csillapítási pozíció érhető el. A legkisebb csillapítás a kar elülső állásában van. A legnagyobb csillapítás a kar leghátsó állásában van. Kezdje a beállítást a kar középhelyzetében. Ha a kezelő kisebb ülés elmozdulást igényel, növelje a csillapítást a kar hátrafelé mozdításával. Ha a rugózás túl durva, csökkentse a csillapítást a kar előre mozdításával. Az ülésrugózásnak soha nem szabad elérnie a végállását: növelje a csillapítást, hogy elkerülje a végállásban történő felütközést.

Ülésfordító kar (G) - Az ülés forgatásához emelje meg a kart. Az ülést a kar lenyomásával reteszelheti a beállított helyzetben. Az ülés jobba 20°-ot, balra 10°-ot fordul. Az ülés 10°-onként rögzíthető.

Előre/hátra rögzítőkar (H) - Húzza hátra a kart a gépkezelő ülésénel előre vagy hátra mozgatásához. Húzza előre a kart az ülés rögzítéséhez.

Ülőlap szögének beállító karja (I) - A kar megemelésével emelhető vagy süllyeszthető az ülőlap eleje.

Ülésmélység beállító kar (J) - A kar megemelésével kihúzhatja/visszahúzhatja az ülőlapot.

Előre-hátra állító kar (K) - Lehetővé teszi az egész ülés előre-hátra állítását.

Deréktámasz állító gomb (L) - Forgassa a gombot az óramutató járásával azonos irányba a deréktámasztás mértékének növeléséhez. Forgassa órajárással ellentétesen a deréktámasztás mértékének csökkentéséhez.

FONTOS: Állítsa le a motort az ülés elfordítása előtt. A kezelőszervek véletlen megérintése a traktor vagy a munkagép működéséhez vezethet.
