Manuális műveletsor programozás álló helyzetben

RXA0110773-UN-09SEP10

CommandARM menü gomb→ iTEC funkciógomb → iTEC Be/Ki funkciógomb → Speciális beállítások funkciógomb

RXA0108920-UN-29JUL10

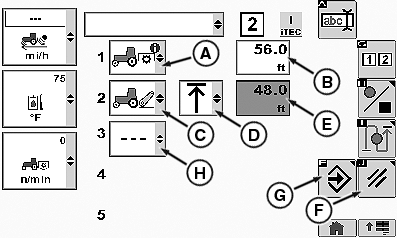

iTEC szerkesztő oldal

RXA0109992-UN-20AUG10

Funkció beillesztése

A - Első funkció

B - Első funkció Távolság adatbeviteli mező

C - Második funkció

D - Működés

E - Második funkció Távolság adatbeviteli mező

F - Mégse funkciógomb

G - Mentés/bevitel funkciógomb

H - Funkció törlése

I - Funkció beillesztése

1. MEGJEGYZÉS: Ha nincs betöltve munkagép név, vagy módosítani kell, lásd a “Munkagép név bevitele vagy szerkesztése” címszót a kezelési utasítás jelen a fejezetében.

   Nyomja meg a Menü gombot.

2. Nyomja meg az iTEC funkció billentyűt.

3. Nyomja meg az iTEC Be/ki funkciógombot az iTEC bekapcsolásához.

4. Nyomja meg a Speciális beállítások funkciógombot.

   MEGJEGYZÉS: A rendelkezésre álló funkciók teljes listája tekintetében lásd a Leírás és kijelző c. részt a kezelési utasításnak ebben a fejezetében. A funkció törléséhez nyomja meg a Funkció törlését (H). A funkció műveletsorba illesztéséhez nyomja meg a Funkció beillesztését (I).

5. Jelölje ki az Első funkció (A) legördülő mezőt.

6. Válassza ki a funkciót, pl. a TLT Be lehetőséget.

7. Mivel a TLT bekapcsolásnak nincs rendelkezésre álló művelete, jelölje ki a Távolság bevitel mezőt (B).

8. Lépjen a Második funkció legördülő mezőre (C) és válasszon funkciót, például a hátsó hárompont-emelőt.

9. Lépjen a Művelet legördülő mezőre (D)

10. Jelölje ki a távolság beviteli mezőt (E).

11. Folytassa a funkciók, műveletek és távolságok betöltését akár 20 funkcióig.

    MEGJEGYZÉS: A műveletsor visszavonásához nyomja meg a Mégse funkció billentyűt (F).

    A Mentés/bevitel funkció billentyű megnyomását követően a műveletsor távolság szerint növekvő sorba rendeződik, azaz, a jobb oldali grafikonon a 48 ft távolsággal bevitt második funkció szerepel sorban első funkcióként. Az ábrázolt TLT bekapcsolás funkció, mely 56 ft távolságnál kezdődik, az oldalon a második funkció lesz.

12. Amikor elkészült a műveletsor, nyomja meg a Mentés/bevitel funkció gombot (G) a program mentéséhez.
