Używanie pomocniczej szyny zasilającej i gniazd elektrycznych (Jeśli są w wyposażeniu)

RXA0099078-UN-25FEB09

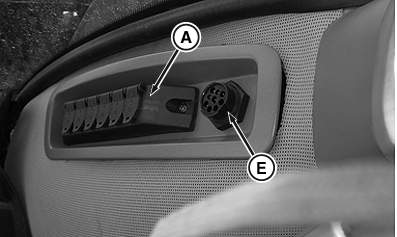

Pomocnicza szyna zasilająca

RXA0085747-UN-26JAN06

Gniazdo pomocniczej szyny zasilającej

RXA0104660-UN-10SEP09

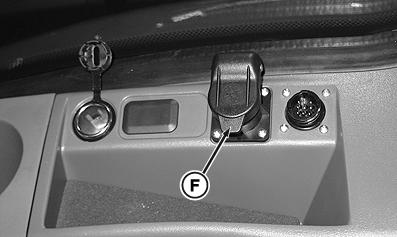

Dodatkowe gniazdo elektryczne w prawej konsoli

RXA0104658-UN-10SEP09

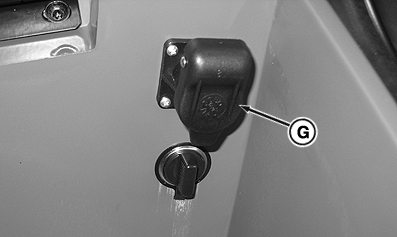

Dodatkowe gniazdo elektryczne w schowku

RXA0104664-UN-10SEP09

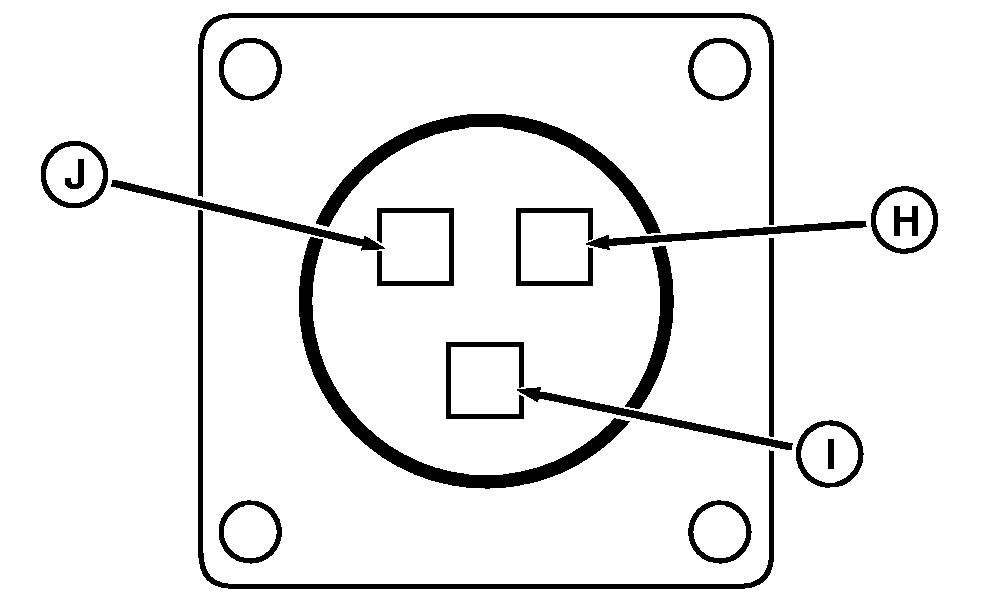

Zapasowe gniazdko elektryczne

A - Pomocnicza szyna zasilająca

B - Zasilanie z akumulatora (bezpośrednie)

C - Masa

D - Akumulator (zasilany)

E - Złącze diagnostyczne (DO UŻYTKU TYLKO PRZEZ DEALERA)

F - Dodatkowe gniazdo (prawa konsola)

G - Dodatkowe gniazdo (w schowku)

H - Zasilanie z akumulatora (bezpośrednie)

I - Masa

J - Akumulator (zasilany)

WAŻNE: Pomocnicza szyna zasilająca nie zawiera ogranicznika skoków napięcia. Sprzęt elektryczny z pamięcią na programy wymaga zabezpieczenia przed uszkodzeniem spowodowanym wahaniami i skokami napięcia.

W szynie zasilającej (A) jest sześć gniazd z wyprowadzeniem 12 V i masy do wykorzystania przy podłączaniu dodatkowego wyposażenia. Zasilanie szyny to 30 A włączane przez stacyjkę i 30 A bezpośrednio z akumulatora.

Wtyczki włączać bezpośrednio do szyny zasilającej. Aby zmienić zasilanie we wtyczce na zasilanie włączane przez stacyjkę, zdjąć małą klapkę na końcu szczeliny we wtyczce i obrócić wtyczkę o 180°.

U dealera John Deere™ są dostępne następujące wtyczki: wtyczki do zapalniczek, trójprzewodowe wtyczki osprzętu i wtyczki standardowe.

WSKAZÓWKA: Gniazda są zabezpieczone bezpiecznikiem 30 A.

Gniazda dodatkowe 12 V (F) znajdują się w prawej konsoli, a gniazdo (G) w schowku. Służą one do podłączania dodatkowych urządzeń.

Wtyk (H) dostarcza zasilanie z akumulatora (stale pod napięciem), wtyk (I) jest masą, a wtyk (J) dostarcza zasilanie włączane kluczykiem. Więcej informacji dotyczących połączeń można znaleźć w instrukcjach obsługi odpowiedniego wyposażenia dodatkowego lub uzyskać u dealera John Deere.
