Ustawianie reflektorów

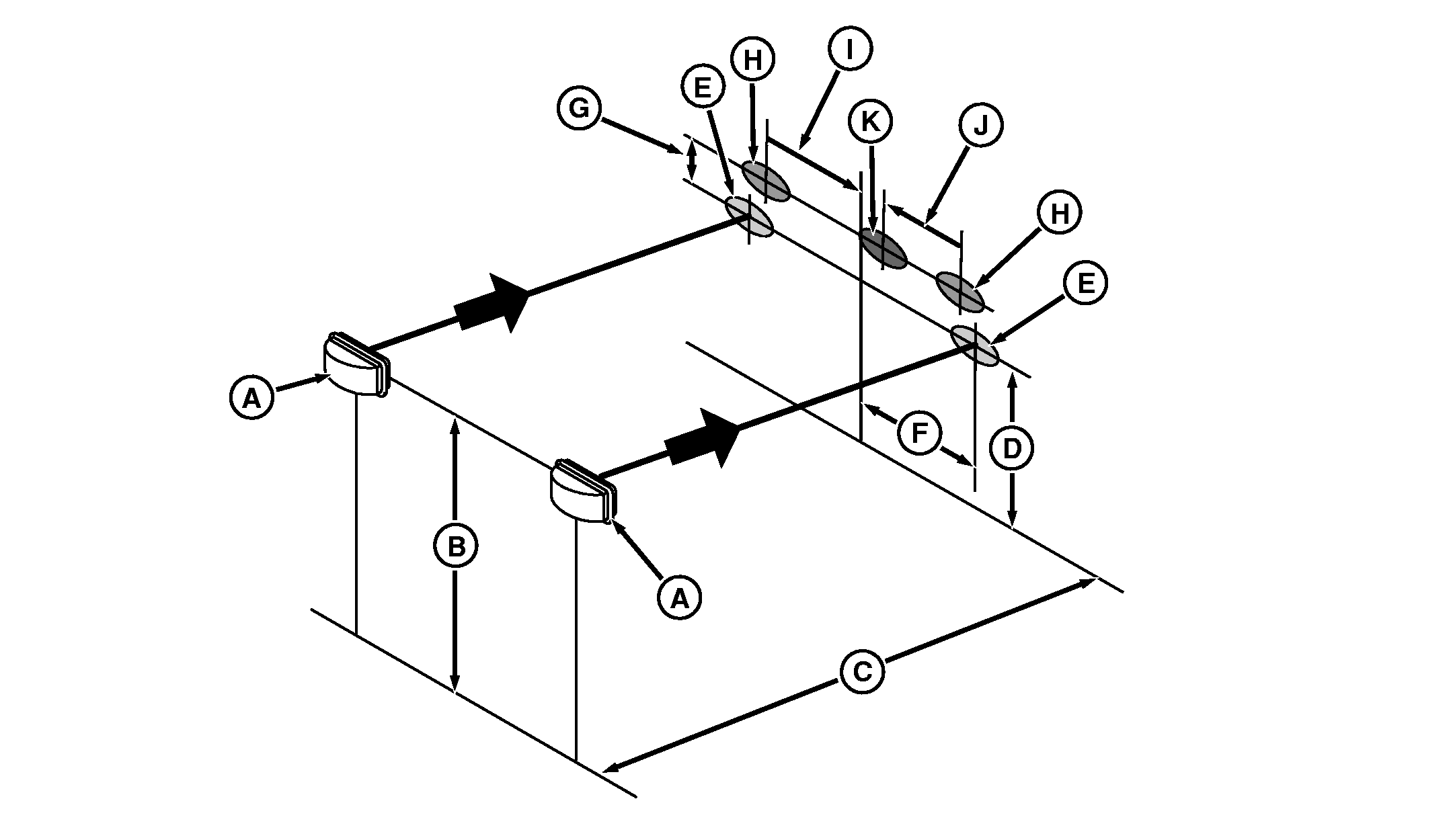

RXA0107269-UN-03JUN10

A - Światła mijania

B - Odległość, Od środka świateł mijania do podłoża

C - Odległość, 7,5 m (25 ft)

D - Pozioma linia na ścianie

E - Środek świateł mijania

F - Odległość, 914 mm (36 in.)

G - Odległość, 355 mm (14 in.) (Od środka świateł mijania do środka świateł drogowych)

H - Środek świateł drogowych

I - Odległość, 787 mm (31 in.) (Od środka świateł drogowych do środkowej linii ciągnika)

J - Odległość, 635 mm (25 in.) (Od środka świateł drogowych do środka wewnętrznego światła pokrywy silnika)

K - Środek wewnętrznego światła pokrywy silnika

1. Zaparkować ciągnik na równym podłożu, ze światłami mijania (A) w odległości 7,5 m (25 ft) (C) od prostej ściany. Włączyć światła mijania.

2. Zmierzyć odległość (B) od środka świateł mijania do podłoża.

3. Narysować pozioma linię na ścianie na tej samej wysokości, na której znajdują się środki wiązek świateł mijania.

4. Zaznaczyć na ścianie środek każdego światła mijania.

5. Wyznaczyć i narysować na ścianie pionową, centralną linię pomiędzy środkami wiązek świateł mijania.

6. Odległość (F) pomiędzy środkami wiązek świateł mijania a centralną linią powinna wynosić 914 mm (36 in.).

7. Włączyć światła drogowe.

8. Wyregulować wiązki świateł drogowych w taki sposób, aby krawędź oświetlonego obszaru (H) znajdowała się co najmniej w jednej dziesiątej odległości (B) nad środkami świateł mijania (E).

9. Zaznaczyć na ścianie środek (H) wiązki każdego światła drogowego, a następnie narysować poziomą, centralną linię pomiędzy środkami wiązek świateł drogowych.

10. Odległość (I) pomiędzy środkami wiązek świateł drogowych a centralną linią powinna wynosić 787 mm (31 in.).

11. Sprawdzić, czy wewnętrzne światła pokrywy silnika są skonfigurowane jako WŁĄCZONE, a następnie włączyć światła polowe. Środek wiązki wewnętrznego światła pokrywy silnika (K) powinien znajdować się na poziomej linii pomiędzy środkami wiązek świateł drogowych.

12. Odległość (J) pomiędzy środkiem wiązki wewnętrznego światła pokrywy silnika (K) a centralną linią świateł powinna wynosić 635 mm (25 in.).
