Konfiguracja Zaworów hydrauliki zewnętrznej na CommandCenter™ - Ustawienia dostępu

UWAGA: Nie należy używać ładowacza czołowego wraz z Inteligentnym sterowaniem wyposażeniem (iTEC™), aby uniknąć gwałtownych ruchów i ewentualnych wypadków.

RXA0117606-UN-10JUN11

Przycisk Menu CommandARM → przycisk programowy zaworów SCV

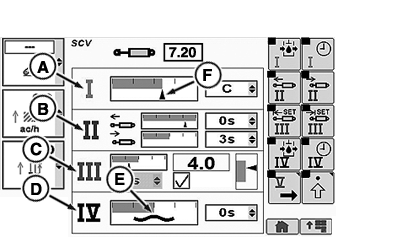

RXA0121755-UN-27OCT11

Strona SCV

A - SCV I—Tryb standardowy

B - SCV II—Tryb niezależny

C - SCV III—Tryb funkcji

D - SCV IV—Położenie pływające

E - Symbol położenia pływającego

F - Wskaźnik aktualnego przepływu - wykres słupkowy

1. Wybrać przycisk Menu.
2. Wybrać przycisk programowy zaworów SCV.

Każdy SCV może być skonfigurowany do pracy w trzech różnych trybach: tryb standardowy jest wyświetlony dla SCV I (A), tryb niezależny jest wyświetlony dla SCV II (B), a tryb funkcji jest wyświetlony dla SCV III (C).

WSKAZÓWKA: Szacowany aktualny przepływ SCV jest wskazywany przez wskaźnik aktualnego przepływu wykresu słupkowego (F).

Dodatkowo gdy SCV jest ustawiony w położeniu pływającym, jak w przypadku SCV IV (D), na wyświetlaczu CommandCenter dla tego SCV zostanie wyświetlony symbol położenia pływającego (E).
