Test kalibracji ekranu dotykowego

RXA0116468-UN-12MAY11

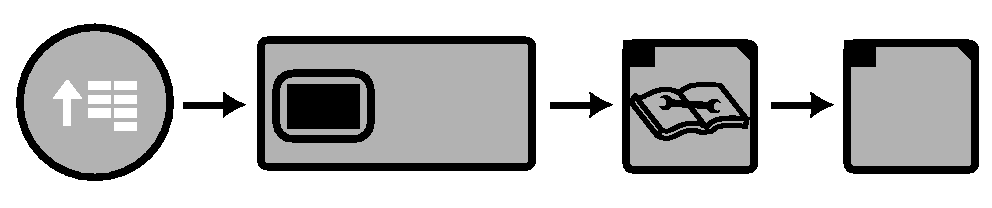

Przycisk Menu CommandARM → przycisk programowy Wyświetlacz → przycisk programowy Diagnostyka → przycisk programowy Testy

RXA0117111-UN-16MAY11

Test sterowania wyświetlaczem

A - Pole kalibracji ekranu dotykowego

1. Wybrać przycisk Menu.

2. Wybrać przycisk programowy Wyświetlacz.

3. Wybrać przycisk programowy Diagnostyka.

4. Wybrać przycisk Testy.

5. Wybrać pole kalibracji ekranu dotykowego (A).

6. Po uruchomieniu kalibracji wyświetlony zostanie pusty ekran z komunikatem “Dotknij znaku kalibracyjnego, aby przeprowadzić kalibrację ekranu dotykowego”. Na środku strony pojawi się wzór służący do kalibracji ekranu dotykowego. Należy dotknąć palcem wzoru kalibracji, a następnie puścić.

7. Gdy wzór kalibracyjny pojawi się w górnym lewym rogu, należy dotknąć go i puścić. Wzór pojawi się w dolnym lewym rogu.

   Dotknąć wzoru. Wzór pojawi się w dolnym prawym rogu.

   Dotknąć wzoru. Wzór pojawi się w górnym prawym rogu.

   Dotknąć wzoru. Wzór pojawi się na środku ekranu.

   Dotknąć wzoru.

8. Jeżeli na ekranie wyświetlony zostanie komunikat “Sukces!” kalibracja zakończyła się pomyślnie.

   Jeżeli na ekranie wyświetlony zostanie komunikat “Błąd!” test należy wykonać ponownie.

   Jeżeli na ekranie wyświetlony zostanie komunikat “Błąd!” po wykonaniu kolejnej próby kalibracji, należy skontaktować się z dealerem firmy John Deere.
